MYP-Packings Sakagami – Phớt piston khí nén đường kính nhỏ

MYP-Packings Sakagami là dòng phớt piston khí nén dùng cho piston đường kính nhỏ. Theo Sakagami, MYP có thể dùng tương tự Mini Y-Packings và có khả năng thay thế cho O-ring theo tiêu chuẩn JIS B2401 P-line. Thiết kế môi phớt dạng slit giúp tăng độ ổn định làm kín và tránh lắp ngược.

1. Giới thiệu MYP-Packings Sakagami

Trong các xi lanh khí nén nhỏ, piston thường có không gian rãnh lắp hạn chế. Nếu chỉ sử dụng O-ring thông thường, ma sát có thể lớn hơn và khả năng làm kín không ổn định bằng các profile chuyên dụng. MYP-Packings được thiết kế để cải thiện vấn đề này, giúp piston chuyển động nhẹ hơn, làm kín tốt hơn và phù hợp cho các cơ cấu khí nén mini.

Dòng MYP phù hợp cho xi lanh khí nén nhỏ trong máy tự động hóa, thiết bị gắp, đẩy, kẹp, định vị, máy đóng gói, máy lắp ráp linh kiện và các hệ thống cần phớt piston nhỏ gọn nhưng vẫn đảm bảo độ kín khí ổn định.

2. Thông tin kỹ thuật chính

3. Ưu điểm nổi bật của MYP-Packings

• Dùng cho piston khí nén đường kính nhỏ.
• Có thể thay thế O-ring theo tiêu chuẩn JIS B2401 P-line trong điều kiện phù hợp.
• Thiết kế slit trên môi phớt giúp tăng độ ổn định làm kín.
• Hạn chế lắp ngược nhờ cấu trúc môi phớt chuyên dụng.
• Đặc tính ma sát tốt, giúp piston chuyển động nhẹ và ổn định.
• Có lựa chọn vật liệu NBR tiêu chuẩn và FKM chịu nhiệt.

4. Bảng kích thước MYP-Packings Sakagami

Bảng dưới đây là kích thước tham khảo cho dòng MYP-Packings. Đơn vị: mm.

Lưu ý: Bảng kích thước dùng để tham khảo khi chọn mã. Khi thay thế thực tế, cần kiểm tra lại đường kính piston, đường kính rãnh, chiều rộng rãnh, vật liệu và điều kiện vận hành của xi lanh.

5. Ứng dụng thực tế

• Xi lanh khí nén mini trong máy tự động hóa.
• Cơ cấu piston nhỏ trong thiết bị gắp, đẩy, kẹp, định vị.
• Máy đóng gói, máy lắp ráp linh kiện, thiết bị cơ khí chính xác.
• Vị trí đang dùng O-ring JIS B2401 P-line nhưng cần cải thiện độ ổn định làm kín.
• Hệ thống khí nén cần phớt piston nhỏ gọn, ma sát thấp và dễ bảo trì.

6. Khi nào nên chọn MYP-Packings?

Nên chọn MYP-Packings Sakagami khi xi lanh khí nén có piston đường kính nhỏ và cần một profile phớt chuyên dụng thay cho O-ring thông thường. MYP phù hợp khi cần giảm ma sát, cải thiện độ kín khí và giữ chuyển động piston ổn định hơn.

Nếu xi lanh mini bị yếu lực, tụt áp, piston chuyển động không đều, O-ring nhanh mòn hoặc rò khí giữa hai khoang, nên kiểm tra lại kích thước rãnh để chọn mã MYP phù hợp.

7. Lưu ý khi chọn và lắp đặt

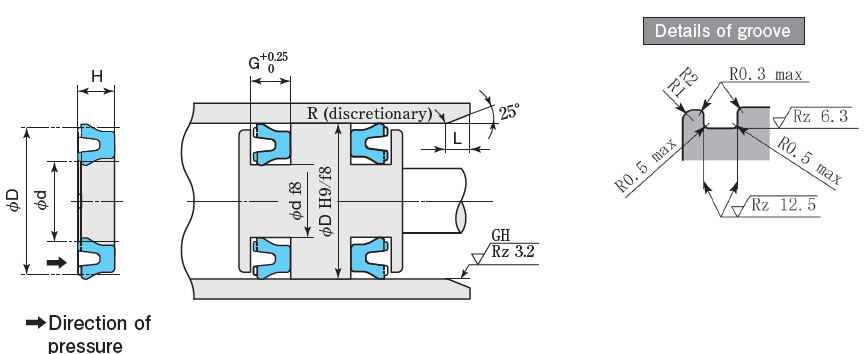

• Lắp đúng chiều theo sơ đồ kỹ thuật của phớt.
• Kiểm tra đúng đường kính D, d, chiều cao H và kích thước rãnh G.
• Với rãnh liền khó lắp, nên cân nhắc thiết kế rãnh tách nếu điều kiện kỹ thuật yêu cầu.
• Làm sạch rãnh piston trước khi lắp phớt mới.
• Không để phớt đi qua cạnh sắc, ba via hoặc bề mặt có vết xước sâu.
• Chọn NBR hoặc FKM theo nhiệt độ, môi trường và điều kiện vận hành thực tế.

8. Danh mục liên quan

• Pneumatic piston seals – phớt piston khí nén cho xi lanh công nghiệp.
• Pneumatic rod seals – phớt ty khí nén.
• Pneumatic wiper seals – phớt bụi khí nén.
• O-ring – vòng đệm cao su dùng trong hệ thống làm kín.
• Sakagami products – các dòng phớt Sakagami tại Sealtech Vietnam.

9. Thông tin liên hệ mua hàng

Liên hệ Sealtech Vietnam để được tư vấn chọn đúng mã MYP-Packings Sakagami, kiểm tra kích thước rãnh piston, vật liệu NBR/FKM và giải pháp làm kín phù hợp cho xi lanh khí nén đường kính nhỏ.
