Mechanical Seal bị cháy mặt: 10 nguyên nhân và cách khắc phục
Mechanical Seal bị cháy mặt: nguyên nhân, dấu hiệu và cách khắc phục triệt để
Mechanical Seal bị cháy mặt xảy ra khi vùng tiếp xúc giữa hai mặt seal sinh nhiệt vượt khả năng bôi trơn và tản nhiệt của hệ thống. Bề mặt carbon, ceramic, silicon carbide hoặc tungsten carbide có thể đổi màu, nứt nhiệt, xước, biến dạng hoặc mất độ phẳng, khiến bơm rò rỉ chỉ sau thời gian vận hành ngắn.
Mô tả ngắn
Hai mặt Mechanical Seal không được chạy hoàn toàn khô. Khi vận hành bình thường, một màng chất lỏng cực mỏng đi vào vùng tiếp xúc để bôi trơn và mang nhiệt ra ngoài. Nếu bơm chưa được mồi, đường flush mất dòng, môi chất hóa hơi hoặc mặt seal bị ép quá mạnh, màng chất lỏng biến mất và nhiệt ma sát tăng rất nhanh.
Cảnh báo: không chạm vào cụm seal hoặc mở bơm khi thiết bị còn nóng, còn áp suất hay chứa hóa chất nguy hiểm. Cần cô lập nguồn điện, xả áp, làm nguội và thực hiện quy trình khóa an toàn trước khi kiểm tra.
1. Mechanical Seal bị cháy mặt là gì?
Trong Mechanical Seal, một mặt quay và một mặt tĩnh được ép nhẹ vào nhau. Lực lò xo và áp suất duy trì tiếp xúc, còn màng chất lỏng mỏng giữa hai mặt giúp giảm ma sát. Khi màng này mất đi hoặc không đủ, hai mặt tiếp xúc trực tiếp, tạo nhiệt và phá hủy độ phẳng đã được gia công chính xác.
“Cháy mặt” không chỉ là đổi màu. Đó là dấu hiệu cân bằng nhiệt, bôi trơn hoặc tải tiếp xúc của cặp mặt seal đã bị phá vỡ.
2. Dấu hiệu nhận biết mặt seal bị quá nhiệt
Mặt carbon đen, bóng hoặc cháyCó vết xước tròn, bột carbon hoặc mòn nhanh bất thường.
Vết nứt nhiệtCác vết nứt nhỏ hướng tâm xuất hiện trên mặt cứng.
Màu xanh hoặc vàng trên kim loạiDấu oxy hóa nhiệt quanh seat hoặc chi tiết giữ mặt.
Cặn đóng trên mặtMôi chất bị polymer hóa, kết tinh hoặc coking do nhiệt.
Rò tăng khi chạySeal có thể nhỏ giọt, phun hoặc rò mạnh khi nhiệt tăng.
Tiếng rít hoặc rungHai mặt thiếu màng bôi trơn có thể tạo tiếng và dao động.
3. 10 nguyên nhân khiến Mechanical Seal bị cháy mặt
1. Bơm chạy khô hoặc chưa được mồi
Không có chất lỏng trong seal chamber, hai mặt làm việc trực tiếp với nhau. Chỉ một khoảng chạy khô ngắn cũng có thể phá hỏng mặt carbon hoặc gây sốc nhiệt cho ceramic.
Khắc phục: mồi đầy bơm, xả khí và dùng interlock ngăn khởi động khi thiếu chất lỏng.
2. Mất hoặc thiếu lưu lượng flush
Đường flush nghẹt, van đóng, orifice sai hoặc áp chênh không đủ khiến nhiệt không được đưa ra khỏi vùng mặt seal.
Khắc phục: kiểm tra hướng dòng, lưu lượng, áp suất, bộ lọc, orifice và vị trí phun quanh seal chamber.
3. Môi chất hóa hơi tại mặt seal
Nhiệt cục bộ hoặc áp suất seal chamber quá thấp làm chất lỏng flashing thành hơi. Màng bôi trơn mất ổn định, khiến mặt seal rung, va đập và tạo hố nhỏ.
Khắc phục: duy trì biên áp suất đủ so với áp suất hơi, hạ nhiệt hoặc chọn piping plan phù hợp.
4. Seal bị nén quá mức hoặc sai chiều dài làm việc
Lò xo bị ép quá nhiều làm tải mặt tăng, khe màng khó hình thành và nhiệt ma sát tăng.
Khắc phục: xác nhận setting dimension, vị trí collar, chiều dài làm việc và hướng dẫn lắp của đúng model.
5. Bơm vận hành ngoài điểm làm việc phù hợp
Lưu lượng quá thấp, recirculation và cavitation tạo rung, nhiệt và điều kiện không ổn định trong seal chamber.
Khắc phục: kiểm tra điểm vận hành, NPSH, van đầu hút, tắc nghẽn và lưu lượng tối thiểu của bơm.
6. Chọn sai cặp vật liệu mặt seal
Cặp mặt có ma sát cao, dẫn nhiệt kém hoặc không tương thích với môi chất sẽ dễ quá nhiệt và mòn.
Khắc phục: chọn carbon, SiC, WC hoặc ceramic theo độ bôi trơn, hạt rắn, hóa chất, áp suất và tốc độ.
7. Hạt rắn hoặc cặn lọt vào khe mặt
Hạt rắn cào xước độ phẳng; cặn kết tinh hoặc polymer bám trên mặt làm mất màng chất lỏng và sinh nhiệt cục bộ.
Khắc phục: cải thiện flush, separator, filter, quench hoặc chọn kết cấu phù hợp với slurry và môi chất kết tinh.
8. Trục lệch, cong hoặc vòng bi bị rơ
Runout và chuyển động dọc trục làm mặt seal mất song song, tiếp xúc chỉ ở một vùng và tạo điểm nóng.
Khắc phục: kiểm tra alignment, runout, end play, vòng bi, coupling và tải đường ống lên thân bơm.
9. Seal chamber giữ khí hoặc lắp sai hướng
Túi khí quanh mặt seal cản chất lỏng tiếp cận bề mặt. Vấn đề dễ xảy ra ở bơm đứng hoặc vị trí vent không phù hợp.
Khắc phục: bố trí vent đúng điểm cao, xả khí trước khi chạy và kiểm tra hướng lắp.
10. Hệ thống làm mát hoặc barrier fluid có vấn đề
Ở double seal, mức dầu thấp, áp suất sai, circulation kém hoặc cooler bẩn làm nhiệt tích tụ và phá hỏng cả hai cặp mặt.
Khắc phục: theo dõi mức, nhiệt độ, áp suất và tuần hoàn của buffer/barrier system.

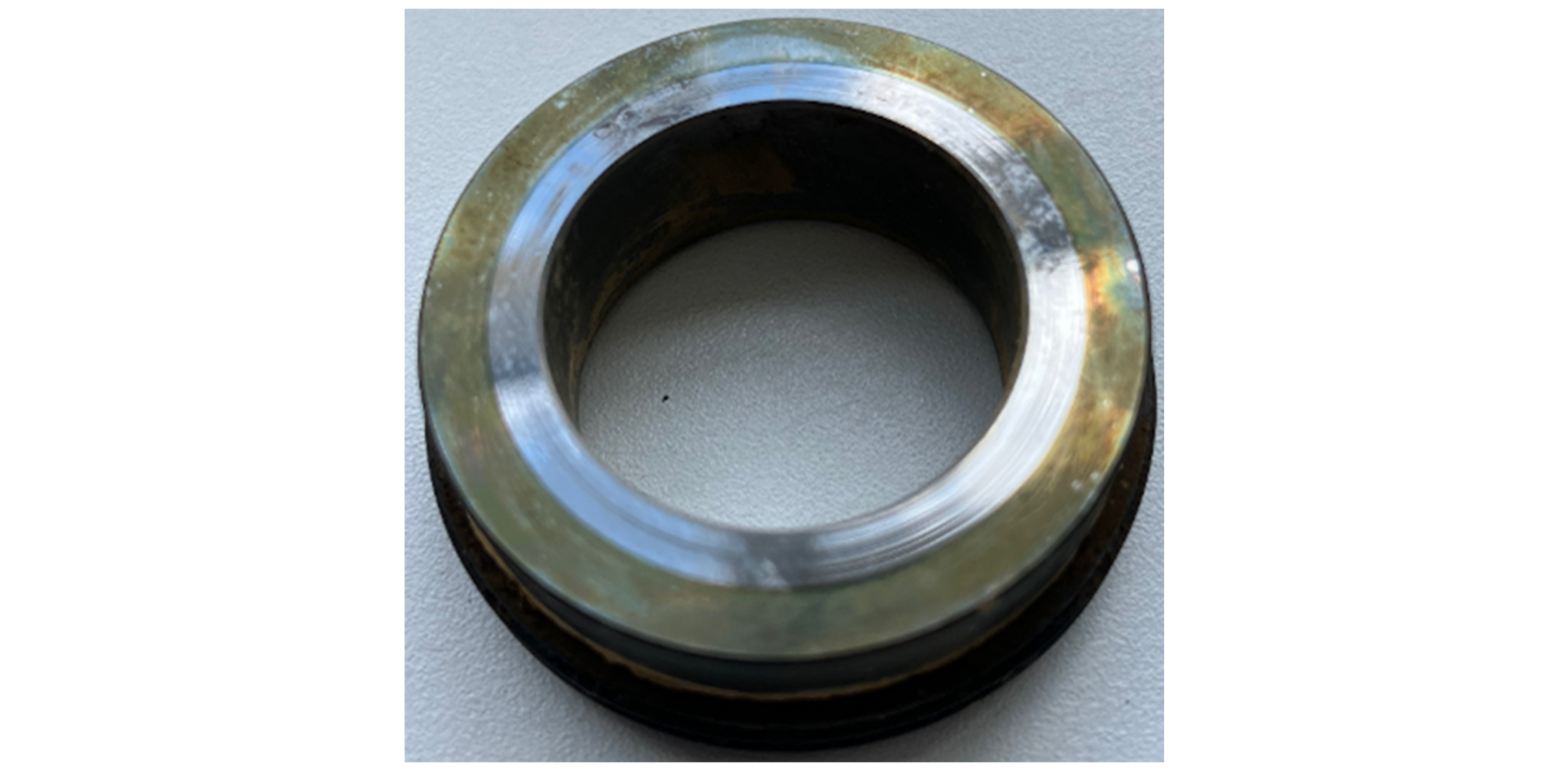

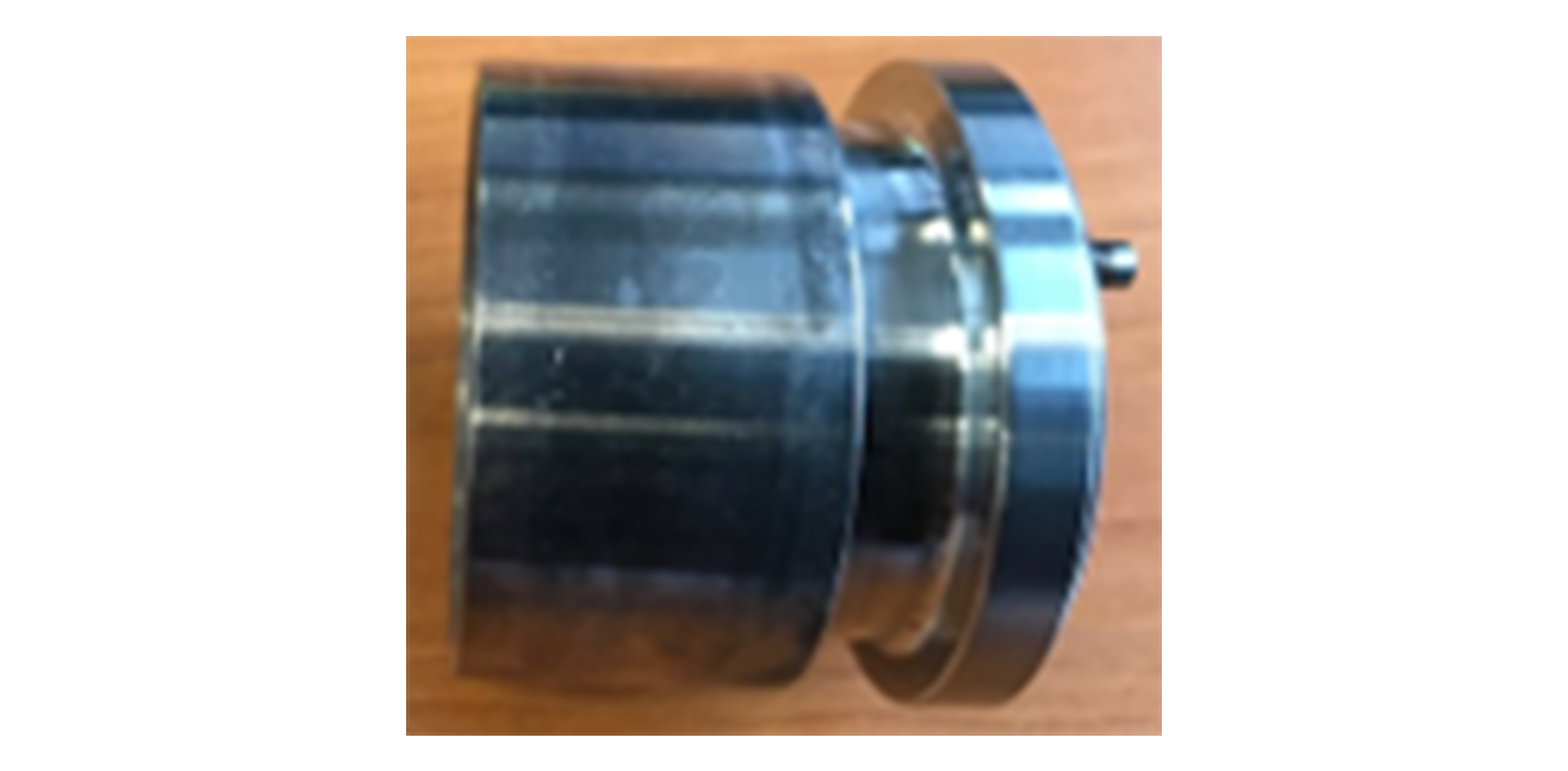

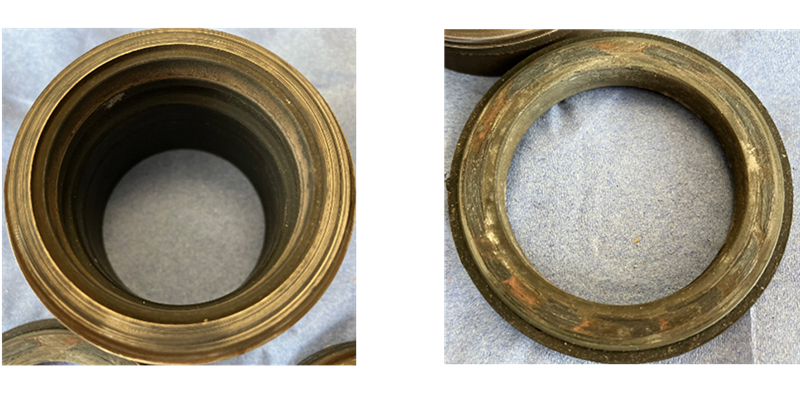

4. Hình ảnh mặt Mechanical Seal bị hư hỏng
5. Bảng chẩn đoán nhanh theo dấu vết
| Dấu vết | Nguyên nhân ưu tiên | Kiểm tra |
|---|---|---|
| Carbon mòn nhanh, mặt khô và bóng | Chạy khô hoặc thiếu flush | Mồi bơm, vent và đường flush |
| Nứt nhỏ hướng tâm | Heat checking hoặc sốc nhiệt | Nhiệt độ, flashing và làm mát |
| Chỉ cháy một phần chu vi | Flush phân bố kém hoặc mặt bị lệch | Vị trí flush, alignment và runout |
| Cặn đen, varnish hoặc coking | Môi chất phân hủy do nhiệt | Nhiệt mặt và tính chất môi chất |
| Vết xước sâu theo vòng | Hạt rắn mắc giữa hai mặt | Độ sạch, filter và vật liệu mặt |
| Vệt tiếp xúc rộng hoặc không đều | Whirl, trục cong hoặc misalignment | Runout, bearing và coupling |
6. Quy trình kiểm tra khi Mechanical Seal bị cháy mặt
- Ghi lại thời điểm rò: khởi động, vận hành ổn định hay khi dừng.
- Kiểm tra bơm có được mồi và xả khí đầy đủ không.
- Xác nhận đường flush, quench hoặc barrier đang hoạt động.
- Đo nhiệt độ, áp suất seal chamber và môi chất.
- Kiểm tra điểm vận hành, lưu lượng, NPSH và cavitation.
- Đo runout, end play, alignment và tình trạng vòng bi.
- Đánh dấu vị trí các mặt trước khi tháo để giữ dấu vết.
- Quan sát track, nứt, cặn, đổi màu và vùng mòn trên cả hai mặt.
- Kiểm tra elastomer, lò xo, drive pin và secondary seal.
- Đối chiếu vật liệu, setting dimension và piping plan với ứng dụng.
Không vệ sinh mặt seal ngay: hãy chụp ảnh và ghi lại cặn, màu, hướng flush cùng vị trí vết cháy trước khi lau. Đây là bằng chứng quan trọng để tìm nguyên nhân.
7. Cách khắc phục triệt để
Ngăn chạy khôDùng interlock theo mức, áp suất hoặc lưu lượng.
Cải thiện flushBảo đảm dòng sạch, đúng áp, đúng vị trí và đủ làm mát.
Chống flashingKiểm soát áp suất và nhiệt độ seal chamber.
Chọn đúng mặt sealGhép cặp vật liệu theo môi chất và chế độ vận hành.
Sửa cơ khí bơmXử lý alignment, bearing, trục cong và rung động.
Lắp đúng settingKhông nén lò xo quá mức và bảo vệ mặt lapped.
Không chỉ thay bộ Mechanical Seal: nếu mất flush, bơm chạy khô hoặc trục rung vẫn tồn tại, seal mới có thể cháy lại chỉ sau vài phút hoặc vài ngày.
8. Checklist phòng ngừa trước khi khởi động
- Bơm và seal chamber đã được điền đầy chất lỏng.
- Không còn túi khí; đường vent đã thực hiện đúng.
- Van hút mở và nguồn cấp ổn định.
- Flush, quench hoặc barrier system đã hoạt động.
- Mức, áp suất và nhiệt độ barrier fluid đạt yêu cầu.
- Chiều quay của bơm đúng.
- Không có tải đường ống làm lệch thân bơm.
- Seal được lắp đúng setting dimension.
- Bơm không vận hành dưới lưu lượng tối thiểu cho phép.
- Có kế hoạch theo dõi rò, rung và nhiệt sau khởi động.
9. Câu hỏi thường gặp
Mechanical Seal chạy khô bao lâu thì hỏng?
Không có thời gian chung. Tốc độ, tải mặt, vật liệu và nhiệt quyết định tốc độ hỏng; một số seal có thể bị tổn thương chỉ sau thời gian chạy khô rất ngắn.
Mặt seal bị đen có chắc chắn là bị cháy không?
Không phải mọi màu đen đều do cháy; đó có thể là carbon hoặc cặn môi chất. Cần xem thêm nhiệt, track, nứt, độ phẳng và vị trí cặn.
Có thể đánh bóng lại mặt seal rồi dùng tiếp không?
Không nên đánh bóng thủ công. Mặt seal đòi hỏi độ phẳng và hoàn thiện rất cao; cần kiểm tra, lapping bằng thiết bị phù hợp hoặc thay mặt mới.
Tại sao Mechanical Seal mới thay vẫn nóng?
Có thể do lắp quá nén, bơm chưa được mồi, flush không chảy, mặt seal sai vật liệu, alignment kém hoặc bơm vận hành ngoài vùng phù hợp.
Carbon/SiC hay SiC/SiC tốt hơn?
Không có cặp mặt tốt nhất cho mọi ứng dụng. Carbon/SiC thường có ma sát thuận lợi, còn SiC/SiC chống mài mòn tốt hơn nhưng yêu cầu điều kiện bôi trơn và thiết kế phù hợp.
10. Kết luận
Mechanical Seal bị cháy mặt là hậu quả của mất màng bôi trơn hoặc mất cân bằng nhiệt tại hai mặt seal. Chạy khô, thiếu flush, flashing, sai setting, cavitation, hạt rắn và rung động đều có thể tạo cùng một kết quả. Muốn xử lý triệt để cần bảo tồn dấu vết hư hỏng, kiểm tra điều kiện vận hành và sửa nguyên nhân của hệ thống trước khi lắp seal mới.
