Labyrinth Seal – Phớt mê cung chống rò dầu, chống bụi cho trục quay và động cơ công nghiệp

Labyrinth Seal hay phớt mê cung là chi tiết làm kín dùng nhiều trong động cơ điện, motor cao áp, hộp số, bạc đạn, quạt công nghiệp, máy nghiền, máy bơm, máy phát và các cụm trục quay. Khác với phớt cao su chặn dầu kiểu tiếp xúc trực tiếp, labyrinth seal làm kín bằng các đường rãnh dạng mê cung, tạo nhiều lớp cản để hạn chế dầu, mỡ, bụi, nước bắn hoặc hơi ẩm đi qua.

Với các thiết bị quay tốc độ cao, phớt mê cung giúp giảm ma sát, giảm sinh nhiệt và bảo vệ vòng bi tốt hơn trong nhiều điều kiện làm việc. Tuy nhiên, nếu chọn sai kích thước, lắp lệch tâm, vật liệu không phù hợp hoặc khe hở rãnh không đúng, thiết bị vẫn có thể bị rò dầu, bụi vào bạc đạn, nước lọt vào motor, ổ bi nhanh hỏng, trục nóng bất thường hoặc rung mạnh sau khi thay phớt.

Labyrinth Seal là gì?

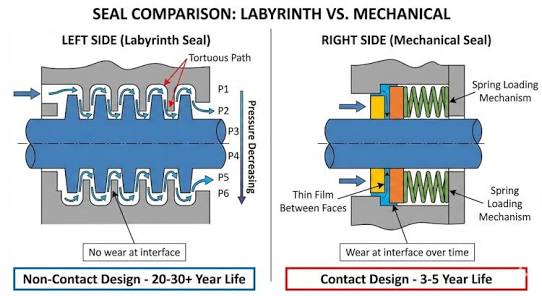

Labyrinth Seal là loại phớt làm kín không tiếp xúc hoặc tiếp xúc rất nhẹ, có cấu tạo gồm nhiều rãnh và gờ chắn liên tiếp. Khi dầu, mỡ, bụi hoặc nước muốn đi qua, chúng phải đi theo đường ziczac qua nhiều khoang nhỏ. Chính đường đi phức tạp này làm giảm tốc độ dòng rò và hạn chế chất bẩn đi vào bên trong ổ bi hoặc buồng máy.

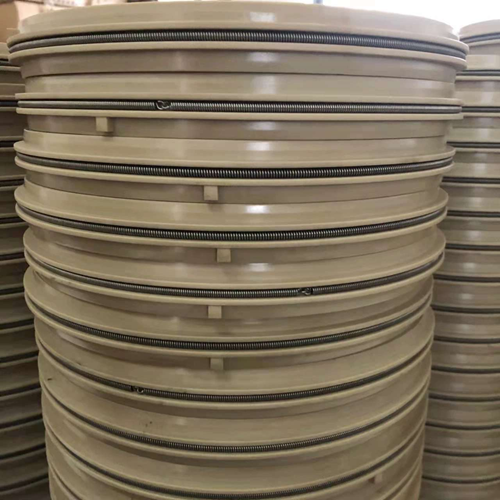

Trong tiếng Việt, sản phẩm thường được gọi là phớt mê cung, phớt labyrinth, gioăng mê cung, vòng làm kín mê cung, phớt chắn dầu mê cung. Dạng trong hình là loại vòng làm kín dạng tròn, có thể dùng cho các cụm trục quay, motor hoặc vị trí cần bảo vệ bạc đạn khỏi dầu, bụi và hơi ẩm.

Công dụng chính của Labyrinth Seal

• Hạn chế rò dầu và mỡ: giữ dầu/mỡ bôi trơn trong vùng ổ bi, hộp số hoặc buồng làm việc.
• Ngăn bụi lọt vào bạc đạn: bảo vệ ổ bi khỏi bụi mịn, bụi xi măng, bụi gỗ, bụi kim loại và tạp chất công nghiệp.
• Chống nước bắn, hơi ẩm: hạn chế nước hoặc hơi ẩm đi vào motor, vòng bi, cụm truyền động.
• Giảm ma sát: phù hợp trục quay vì không ép chặt như một số loại phớt tiếp xúc.
• Giảm nhiệt tại vùng phớt: giúp thiết bị quay ổn định hơn ở tốc độ cao.
• Bảo vệ tuổi thọ vòng bi: giảm nguy cơ ổ bi khô mỡ, nhiễm bẩn, nóng, kêu hoặc bó cứng.
• Phù hợp bảo trì motor: đặc biệt ở các động cơ điện, motor cao áp, quạt, bơm và máy công nghiệp.

Labyrinth Seal thường dùng ở đâu?

• Động cơ điện, motor cao áp, motor công nghiệp.
• Ổ bi, bạc đạn, nắp chặn vòng bi.
• Hộp số, hộp giảm tốc, cụm truyền động.
• Quạt công nghiệp, quạt hút bụi, quạt lò, quạt ly tâm.
• Máy bơm, máy nén, máy phát, máy nghiền.
• Thiết bị trong xi măng, thép, giấy, khai khoáng, nhiệt điện, hóa chất.
• Các vị trí trục quay cần hạn chế bụi vào và dầu/mỡ rò ra.

Vì sao Labyrinth Seal bị rò dầu?

Phớt mê cung không phải lúc nào cũng làm kín tuyệt đối như phớt cao su tiếp xúc trực tiếp. Nó hoạt động tốt nhất khi được chọn đúng thiết kế, đúng khe hở và đúng điều kiện vận hành. Nếu thiết bị bị rò dầu sau khi thay labyrinth seal, cần kiểm tra nhiều nguyên nhân chứ không chỉ kết luận phớt kém.

1. Chọn sai kích thước phớt mê cung

Nếu đường kính trong quá rộng, khe hở với trục lớn, dầu/mỡ và bụi có thể đi qua dễ hơn. Nếu đường kính quá chặt, phớt có thể cọ trục, gây nóng, mòn hoặc kẹt khi vận hành.

Cách xử lý: đo chính xác đường kính trục, đường kính lắp, chiều dày, chiều cao rãnh và vị trí lắp. Không chọn theo mắt hoặc theo kích thước gần đúng.

2. Lắp lệch tâm làm phớt cọ trục

Labyrinth seal cần khe hở đều quanh trục. Nếu lắp lệch tâm, một bên có thể cọ vào trục, bên còn lại hở lớn. Kết quả là vừa nóng máy, vừa không kín.

Cách xử lý: kiểm tra độ đồng tâm của trục, nắp ổ bi và vị trí lắp. Khi siết nắp, cần siết đều để tránh làm lệch vòng phớt.

3. Bạc đạn mòn làm trục đảo

Nếu vòng bi đã mòn, trục sẽ đảo khi quay. Lúc này phớt mê cung không giữ được khe hở ổn định. Dầu có thể rò ra, bụi có thể lọt vào và phớt nhanh mòn.

Cách xử lý: trước khi thay phớt, cần kiểm tra độ rơ bạc đạn, độ đảo trục và tình trạng ổ bi.

4. Dầu mỡ bôi trơn quá nhiều

Một lỗi rất thực tế là bơm mỡ quá nhiều vào ổ bi. Khi motor chạy nóng lên, mỡ giãn nở và bị đẩy ra ngoài qua vùng phớt. Người vận hành tưởng phớt hư, nhưng nguyên nhân là thừa mỡ.

Cách xử lý: bơm mỡ đúng lượng, đúng chu kỳ và đúng loại mỡ theo hướng dẫn thiết bị. Không bơm quá tay.

5. Áp suất trong hộp máy quá cao

Nếu buồng dầu hoặc hộp số bị tăng áp do thông hơi nghẹt, dầu sẽ bị ép ra qua vị trí yếu nhất, kể cả khi đã lắp labyrinth seal đúng.

Cách xử lý: kiểm tra lỗ thông hơi, lọc thở, mức dầu và tình trạng áp suất trong hộp máy.

6. Môi trường bụi quá nặng nhưng chọn sai cấu trúc phớt

Với bụi xi măng, bụi than, bụi gỗ, bụi kim loại hoặc môi trường ngoài trời, phớt mê cung cần thiết kế phù hợp hơn. Nếu dùng loại rãnh đơn giản, bụi vẫn có thể lọt vào vòng bi.

Cách xử lý: chọn labyrinth seal nhiều cấp chắn, có thiết kế chống bụi tốt hơn hoặc kết hợp thêm phớt phụ nếu môi trường quá nặng.

7. Vật liệu phớt không phù hợp nhiệt độ và môi trường

Một số loại labyrinth seal làm từ nhựa kỹ thuật, một số làm từ kim loại hoặc vật liệu đặc biệt. Nếu dùng vật liệu không chịu được nhiệt, dầu, hóa chất hoặc môi trường ngoài trời, phớt có thể biến dạng, giòn hoặc mòn nhanh.

Cách xử lý: cần xác định nhiệt độ, tốc độ trục, môi chất, bụi, nước và môi trường làm việc trước khi chọn vật liệu.

Dấu hiệu Labyrinth Seal cần thay mới

• Dầu hoặc mỡ rò ra tại nắp ổ bi, đầu trục, hộp số hoặc motor.
• Bụi lọt vào khu vực bạc đạn, mỡ bôi trơn đổi màu đen nhanh.
• Ổ bi nóng bất thường, chạy kêu hoặc rung sau thời gian ngắn.
• Phớt bị mòn rãnh, nứt, biến dạng hoặc cọ xát với trục.
• Nước hoặc hơi ẩm đi vào motor, gây hư vòng bi hoặc giảm cách điện.
• Thay mỡ thường xuyên nhưng ổ bi vẫn nhanh hỏng.
• Thiết bị làm việc trong môi trường bụi nặng nhưng phớt cũ không còn hiệu quả.

Bảng lỗi thường gặp và cách xử lý nhanh

Cách chọn Labyrinth Seal đúng cho thiết bị

• Đo đúng kích thước: đường kính trục, đường kính ngoài, chiều dày, chiều cao, rãnh và vị trí lắp.
• Xác định tốc độ trục: tốc độ càng cao càng cần chú ý khe hở và độ đồng tâm.
• Kiểm tra môi trường: bụi, nước, dầu, hóa chất, ngoài trời hay trong nhà.
• Xác định mục tiêu chính: chống bụi, giữ mỡ, chống nước bắn, giảm rò dầu hay bảo vệ bạc đạn.
• Chọn vật liệu phù hợp: nhựa kỹ thuật, kim loại hoặc vật liệu đặc biệt tùy môi trường.
• Kiểm tra điều kiện lắp: nắp ổ bi, mặt bích, độ rơ trục, bạc đạn và khe hở làm việc.
• Không chọn theo giá rẻ: phớt sai vật liệu có thể làm hỏng vòng bi, motor và gây dừng máy.

Labyrinth Seal khác gì Oil Seal thông thường?

Khi nào nên dùng Labyrinth Seal?

• Thiết bị quay tốc độ cao, cần giảm ma sát tại vùng làm kín.
• Motor hoặc ổ bi cần chống bụi và giữ mỡ bôi trơn.
• Môi trường có bụi nhiều nhưng không muốn phớt tiếp xúc mòn nhanh.
• Hộp số, quạt, máy phát, motor cao áp cần bảo vệ bạc đạn.
• Vị trí dầu/mỡ không cần làm kín tuyệt đối như phớt áp lực, nhưng cần giảm rò và chống bẩn.

Khi nào không nên dùng Labyrinth Seal?

Labyrinth seal không phải lựa chọn cho mọi vị trí. Nếu hệ thống cần làm kín dầu áp lực cao, ngâm dầu sâu, áp suất lớn hoặc yêu cầu không rò tuyệt đối, cần kiểm tra kỹ hoặc dùng loại phớt khác phù hợp hơn.

• Không dùng thay phớt thủy lực trong xy lanh áp suất cao.
• Không dùng thay oil seal nếu yêu cầu chặn dầu tuyệt đối ở vị trí có áp.
• Không dùng khi trục đảo quá lớn hoặc bạc đạn đã mòn nặng.
• Không dùng sai vật liệu trong môi trường nhiệt, hóa chất hoặc nước nặng.
• Không lắp kiểu tạm nếu chưa kiểm tra độ đồng tâm và khe hở.

Câu hỏi thường gặp về Labyrinth Seal

Labyrinth Seal có chống rò dầu hoàn toàn không?

Labyrinth Seal chủ yếu tạo đường cản để hạn chế rò dầu, mỡ, bụi và nước bắn. Nó rất hiệu quả cho trục quay, motor và ổ bi, nhưng không phải lúc nào cũng thay thế được phớt chặn dầu tiếp xúc nếu yêu cầu kín tuyệt đối.

Phớt mê cung có dùng cho motor cao áp không?

Có. Labyrinth Seal thường được dùng cho motor cao áp, động cơ điện lớn, quạt công nghiệp và các cụm ổ bi cần giảm ma sát, chống bụi, giữ mỡ và bảo vệ bạc đạn.

Vì sao thay labyrinth seal mới nhưng vẫn rò mỡ?

Nguyên nhân có thể do bơm mỡ quá nhiều, lỗ thông hơi nghẹt, trục đảo, vòng bi mòn, sai kích thước phớt hoặc lắp lệch tâm.

Phớt mê cung có dùng được trong môi trường bụi xi măng không?

Có thể dùng, nhưng nên chọn thiết kế chống bụi phù hợp. Với bụi rất mịn hoặc bụi nặng, có thể cần thêm che chắn hoặc giải pháp làm kín kết hợp.

Labyrinth Seal có gia công theo mẫu được không?

Có. Sealtech Vietnam có thể hỗ trợ gia công hoặc tư vấn labyrinth seal theo mẫu cũ, bản vẽ, kích thước trục, kích thước nắp ổ bi và điều kiện làm việc thực tế.

Sealtech Vietnam cung cấp Labyrinth Seal theo yêu cầu

Sealtech Vietnam cung cấp và tư vấn Labyrinth Seal, phớt mê cung, vòng làm kín trục quay, phớt bảo vệ bạc đạn cho motor, hộp số, quạt công nghiệp, máy bơm, máy phát và thiết bị quay. Chúng tôi hỗ trợ khách hàng kiểm tra kích thước, vật liệu, môi trường làm việc và lỗi thực tế để chọn giải pháp phù hợp.

Với các lỗi thường gặp như rò dầu ở đầu trục, mỡ văng ra ngoài, bụi vào ổ bi, nước vào motor, bạc đạn nhanh hỏng, phớt cọ trục hoặc không biết chọn kích thước labyrinth seal, khách hàng có thể gửi hình ảnh vị trí lắp, mẫu cũ, đường kính trục, đường kính ngoài, tốc độ quay và môi trường vận hành để Sealtech Vietnam tư vấn đúng loại.

Mua Labyrinth Seal tại Sealtech Vietnam

Nếu Quý khách cần Labyrinth Seal, phớt mê cung cho motor, vòng làm kín trục quay, phớt chống bụi cho bạc đạn hoặc seal gia công theo mẫu cho thiết bị công nghiệp, vui lòng liên hệ Sealtech Vietnam để được tư vấn nhanh về kích thước, vật liệu và thời gian giao hàng.
