1 Giới thiệu KY-Packings

KY-Packings là hydraulic packing của Sakagami, được thiết kế để sử dụng cho vị trí piston và ty trong xi lanh thủy lực. Sản phẩm phù hợp cho các cụm xi lanh yêu cầu khả năng làm kín ổn định, chịu áp suất cao và có thể kết hợp với wear ring hoặc back-up ring tùy kết cấu.

Trong quá trình vận hành, KY-Packings giúp ngăn dầu thủy lực rò qua khe hở làm việc, duy trì áp suất trong xi lanh và góp phần ổn định lực đẩy, lực kéo của hệ thống thủy lực.

2 Thông tin kỹ thuật chính

3 Bảng kích thước KY-Packings

Bảng dưới đây thể hiện một số kích thước tiêu biểu của KY-Packings và mã part number tương ứng. Đơn vị: mm.

4 Cấu tạo và nguyên lý làm kín

KY-Packings được thiết kế để làm kín trong xi lanh thủy lực tại vị trí piston hoặc ty. Khi áp suất dầu tác động, môi phốt ép sát vào bề mặt làm việc, giúp ngăn dầu rò qua khe hở và duy trì áp suất trong buồng xi lanh.

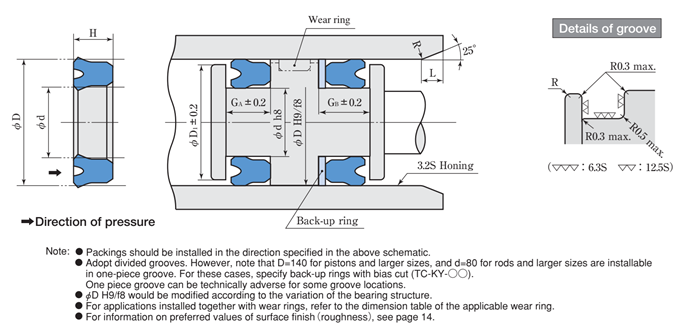

Theo bản vẽ kỹ thuật, KY-Packings thường được lắp cùng back-up ring để hạn chế hiện tượng đùn phốt và có thể kết hợp wear ring để tăng độ ổn định dẫn hướng trong xi lanh.

5 Ưu điểm nổi bật

• Dùng được cho cả piston và ty xi lanh thủy lực.
• Thiết kế lắp trong rãnh chia, thuận tiện cho bảo trì xi lanh kích thước lớn.
• Có nhiều lựa chọn vật liệu: tiêu chuẩn, chịu nhiệt cao và chịu nhiệt thấp.
• Có back-up ring PT111 tương ứng theo từng kích thước.
• Phù hợp cho hệ thống thủy lực áp suất cao, tải nặng và làm việc liên tục.
• Hỗ trợ thay thế theo mã Sakagami trong bảo trì, sửa chữa xi lanh thủy lực.

6 Ứng dụng thực tế

• Xi lanh thủy lực tác động đơn và tác động kép.
• Máy ép thủy lực, máy nâng hạ, bàn nâng, ben thủy lực.
• Thiết bị công trình, thiết bị cơ khí và máy sản xuất công nghiệp.
• Hệ thống thủy lực trong nhà máy thép, xi măng, cơ khí chế tạo.
• Cụm piston hoặc ty cần kết hợp phốt chính, wear ring, back-up ring và wiper.

7 Lưu ý khi lắp đặt KY-Packings

• Lắp phốt đúng theo chiều áp suất được thể hiện trong bản vẽ kỹ thuật.
• Ưu tiên thiết kế rãnh chia để thuận tiện thao tác lắp đặt và bảo trì.
• Với piston từ D=140 trở lên và rod từ d=80 trở lên, có thể lắp trong rãnh liền khối tùy kết cấu.
• Nếu dùng rãnh liền khối, cần chỉ định back-up ring dạng bias cut TC-KY.
• Kích thước ØD H9/f8 có thể thay đổi tùy theo kết cấu dẫn hướng thực tế.
• Nếu lắp cùng wear ring, cần đối chiếu thêm bảng kích thước wear ring phù hợp.
• Cần kiểm tra độ xước, độ mòn, ba via và độ nhám bề mặt trước khi lắp.

8 Cách chọn đúng mã KY-Packings

• Xác định vị trí dùng cho piston hay ty xi lanh.
• Đo đường kính d, D và kiểm tra chiều cao H, kích thước GA, GB, D1, d1, L.
• Đối chiếu mã KY và mã back-up ring PT111 tương ứng.
• Xác định môi chất, nhiệt độ, áp suất và tốc độ làm việc để chọn vật liệu phù hợp.
• Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ chọn đúng mã.

9 Khi nào cần thay KY-Packings?

• Xi lanh bị rò rỉ dầu, tụt áp hoặc yếu lực.
• Piston hoặc ty chuyển động không ổn định, phát nhiệt hoặc ma sát bất thường.
• Phốt bị mòn, rách, chai cứng, nứt hoặc biến dạng môi làm kín.
• Dầu thủy lực rò qua khe hở làm giảm hiệu suất làm việc.
• Xi lanh sau sửa chữa cần thay đồng bộ phốt chính, back-up ring, wear ring hoặc wiper.
