1 Giới thiệu HSD-Packings

HSD-Packings là hydraulic packing chuyên dùng cho piston trong xi lanh thủy lực. Sản phẩm được thiết kế để làm kín giữa piston và lòng xi lanh, giúp ngăn dầu thủy lực rò qua khe hở giữa hai khoang áp suất.

HSD-Packings phù hợp cho các cụm piston có không gian lắp đặt gọn, cần kết hợp phốt chính, wear ring và back-up ring để tăng độ ổn định khi vận hành.

2 Thông tin kỹ thuật chính

3 Bảng kích thước HSD-Packings

Bảng dưới đây thể hiện kích thước lắp đặt HSD-Packings và mã part number tương ứng. Đơn vị: mm. Bảng hỗ trợ cuộn ngang và cuộn dọc để xem đầy đủ dữ liệu.

4 Cấu tạo và nguyên lý làm kín

HSD-Packings được lắp trên piston để tạo lớp làm kín với bề mặt trong của xi lanh. Khi áp suất dầu tác động, môi phốt ép sát vào bề mặt làm việc, giúp ngăn rò rỉ dầu thủy lực giữa hai khoang xi lanh.

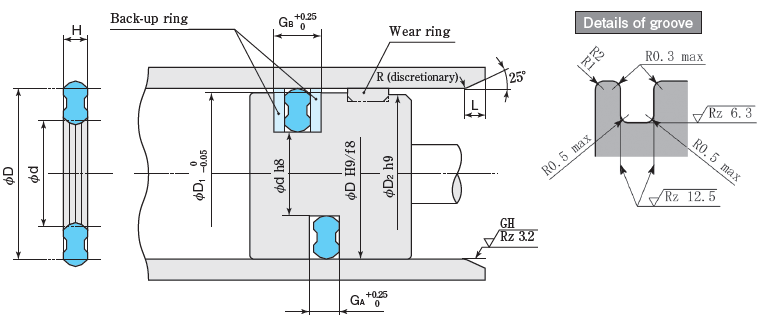

Theo bản vẽ kỹ thuật, HSD-Packings có thể kết hợp với wear ring và back-up ring. Wear ring giúp piston chuyển động ổn định, còn back-up ring giúp hạn chế hiện tượng đùn phốt khi áp suất làm việc tăng cao.

5 Ưu điểm nổi bật

• Thiết kế nhỏ gọn, phù hợp cho piston thủy lực có không gian lắp đặt hạn chế.
• Lắp trong rãnh liền khối, thuận tiện cho nhiều kết cấu xi lanh công nghiệp.
• Có back-up ring PT111 tương ứng theo từng kích thước.
• Dải kích thước từ D20 đến D100 mm, phù hợp các xi lanh cỡ nhỏ và trung bình.
• Có thể kết hợp với wear ring hoặc PWL-Bearing để tăng ổn định vận hành.
• Phù hợp cho sửa chữa, bảo trì và thay thế phốt piston thủy lực.

6 Ứng dụng thực tế

• Xi lanh thủy lực tác động đơn và tác động kép.
• Xi lanh nhỏ, xi lanh trung bình, cụm piston compact.
• Máy ép thủy lực, máy nâng hạ, bàn nâng, ben thủy lực.
• Thiết bị cơ khí, thiết bị công trình và máy sản xuất công nghiệp.
• Cụm piston cần kết hợp phốt chính, wear ring, PWL-Bearing và back-up ring.

7 Lưu ý khi lắp đặt HSD-Packings

• Nếu rãnh liền khối khó thao tác, có thể cân nhắc dùng thiết kế rãnh chia đôi.
• Kích thước ØD H9/f8 có thể thay đổi tùy theo kết cấu dẫn hướng thực tế.
• Nếu lắp cùng wear ring, cần đối chiếu kích thước wear ring phù hợp.
• Với một số điều kiện vận hành, có thể kết hợp HSD-Packings và PWL-Bearing để tạo xi lanh nhỏ gọn hơn.
• Cần kiểm tra bề mặt lòng xi lanh, độ xước, độ mòn, ba via và độ nhám trước khi lắp.

8 Cách chọn đúng mã HSD-Packings

• Xác định đường kính xi lanh D và đường kính piston d.
• Kiểm tra chiều cao phốt H, kích thước GA, GB, D1, D2 và L.
• Đối chiếu mã HSD và mã back-up ring TCS tương ứng.
• Kiểm tra điều kiện áp suất, nhiệt độ, dầu thủy lực và tốc độ làm việc.
• Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ chọn đúng mã.

9 Khi nào cần thay HSD-Packings?

• Xi lanh bị tụt áp, yếu lực hoặc không giữ tải ổn định.
• Dầu thủy lực rò qua piston làm giảm hiệu suất làm việc.
• Phốt bị mòn, rách, chai cứng, nứt hoặc biến dạng môi làm kín.
• Piston chuyển động giật, phát nhiệt hoặc có ma sát bất thường.
• Xi lanh sau sửa chữa cần thay đồng bộ phốt piston, wear ring và back-up ring.
