Hộp O-ring 5B EPDM70 – JIS B2401, 30 size, 382 vòng
Hộp O-ring 5B EPDM70, mã ORK5B EPDM30S382P, là bộ gioăng làm kín gồm 382 vòng EPDM độ cứng danh nghĩa 70 Shore A, phân bổ trong 30 kích thước JIS B2401. Bộ kit kết hợp các mã P3–P48 và G20–G45, thuận tiện cho bảo trì van, bơm, thiết bị nước, khí nén và máy móc Nhật Bản. Đường kính trong trải từ 2,8 đến 47,7 mm; tiết diện từ 1,9 đến 3,5 mm.
Thông tin chính của O-ring Kit Type 5B EPDM70
Mã hàngORK5B EPDM30S382P.
Vật liệuEPDM, độ cứng danh nghĩa 70 Shore A.
Tiêu chuẩn kích thướcJIS B2401, nhóm P và G.
Số kích thước30 size khác nhau.
Tổng số vòng382 O-ring.
Phạm vi ID × CS2,8 × 1,9 đến 47,7 × 3,5 mm.
Mã hàng được hiểu theo cấu hình: EPDM là vật liệu, 30S là 30 sizes và 382P là 382 pieces. Độ cứng EPDM70 giúp cân bằng khả năng biến dạng, lực ép và độ bền sử dụng trong nhiều rãnh làm kín tĩnh hoặc chuyển động chậm. Giá trị nhiệt độ và áp suất thực tế còn phụ thuộc compound, môi chất, thiết kế rãnh và chu kỳ vận hành.

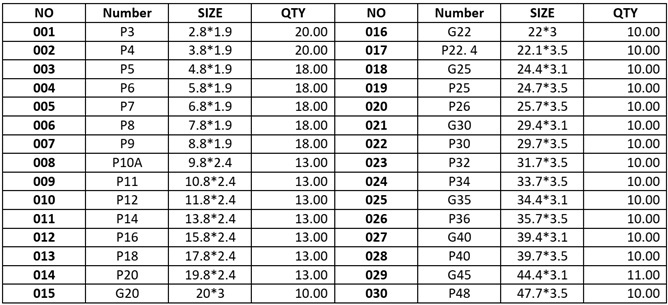

Bảng đầy đủ kích thước hộp O-ring 5B EPDM70
| STT | Mã JIS | ID × CS (mm) | Số lượng |
|---|---|---|---|
| 001 | P3 | 2,8 × 1,9 | 20 |
| 002 | P4 | 3,8 × 1,9 | 20 |
| 003 | P5 | 4,8 × 1,9 | 18 |
| 004 | P6 | 5,8 × 1,9 | 18 |
| 005 | P7 | 6,8 × 1,9 | 18 |
| 006 | P8 | 7,8 × 1,9 | 18 |
| 007 | P9 | 8,8 × 1,9 | 18 |
| 008 | P10A | 9,8 × 2,4 | 13 |
| 009 | P11 | 10,8 × 2,4 | 13 |
| 010 | P12 | 11,8 × 2,4 | 13 |
| 011 | P14 | 13,8 × 2,4 | 13 |
| 012 | P16 | 15,8 × 2,4 | 13 |
| 013 | P18 | 17,8 × 2,4 | 13 |
| 014 | P20 | 19,8 × 2,4 | 13 |
| 015 | G20 | 20 × 3 | 10 |
| 016 | G22 | 22 × 3 | 10 |
| 017 | P22.4 | 22,1 × 3,5 | 10 |
| 018 | G25 | 24,4 × 3,1 | 10 |
| 019 | P25 | 24,7 × 3,5 | 10 |
| 020 | P26 | 25,7 × 3,5 | 10 |
| 021 | G30 | 29,4 × 3,1 | 10 |
| 022 | P30 | 29,7 × 3,5 | 10 |
| 023 | P32 | 31,7 × 3,5 | 10 |
| 024 | P34 | 33,7 × 3,5 | 10 |
| 025 | G35 | 34,4 × 3,1 | 10 |
| 026 | P36 | 35,7 × 3,5 | 10 |
| 027 | G40 | 39,4 × 3,1 | 10 |
| 028 | P40 | 39,7 × 3,5 | 10 |
| 029 | G45 | 44,4 × 3,1 | 11 |
| 030 | P48 | 47,7 × 3,5 | 10 |
| Tổng cộng 30 kích thước | 382 vòng | ||
Cách đọc kích thước: ID là đường kính trong, CS là tiết diện dây. Mã gần nhau không đồng nghĩa có thể thay thế: P25 là 24,7 × 3,5 mm nhưng G25 là 24,4 × 3,1 mm. Sai tiết diện có thể làm thiếu lực ép hoặc khiến vòng bị cắt, đùn và nóng.
EPDM70 phù hợp và không phù hợp với môi trường nào?
O-ring EPDM nổi bật trong hệ thống nước, nước nóng, hơi nước ở điều kiện phù hợp, ozone, thời tiết và nhiều dung dịch gốc nước. Đây là lựa chọn phổ biến cho thiết bị xử lý nước, HVAC, van nước, bơm tuần hoàn và thiết bị ngoài trời. Tuy nhiên, EPDM nhìn chung không phải lựa chọn mặc định cho dầu khoáng, nhiên liệu hoặc hydrocarbon.
| Môi trường | Định hướng tương thích | Cần xác minh |
|---|---|---|
| Nước và nước nóng | Thường phù hợp | Nhiệt độ, chất khử trùng và chu kỳ vận hành. |
| Hơi nước | Có thể phù hợp với compound thích hợp | Nhiệt độ, áp suất và cấp EPDM cụ thể. |
| Ozone, thời tiết | Kháng lão hóa tốt | Tải cơ học và thời gian phơi nhiễm. |
| Axit/kiềm loãng | Phụ thuộc hóa chất | Tên chất, nồng độ, pH và nhiệt độ. |
| Dầu khoáng, nhiên liệu | Thường không khuyến nghị | Cân nhắc NBR hoặc FKM sau khi đối chiếu. |
Lưu ý kỹ thuật: “EPDM70” mô tả họ vật liệu và độ cứng danh nghĩa, không đảm bảo mọi compound có cùng giới hạn nhiệt hoặc hóa chất. Ứng dụng quan trọng cần xác nhận datasheet, chứng nhận và điều kiện làm việc cụ thể.
Cách lựa chọn, lắp đặt và bảo quản
- Tra đúng mã JIS P hoặc G từ bản vẽ máy; không chọn theo đường kính gần đúng.
- Đo lại ID và CS tại vùng chưa bị bẹt, giãn hoặc trương nở.
- Kiểm tra chiều rộng, chiều sâu rãnh, độ ép, độ giãn và khe hở đùn.
- Xác nhận môi chất, nhiệt độ, áp suất và trạng thái làm kín tĩnh hay động.
- Vệ sinh rãnh, che ren và cạnh sắc trước khi lắp; không dùng dụng cụ nhọn.
- Bôi trơn bằng chất tương thích với EPDM và lưu chất, tránh dầu khoáng nếu chưa xác minh.
- Không xoắn, kéo quá mức hoặc ghép hai vòng để thay cho một vòng đúng cỡ.
- Đóng kín hộp, bảo quản khô mát, tránh ánh sáng, ozone cục bộ và hóa chất nhiễm bẩn.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp về hộp O-ring 5B EPDM70
1. Hộp 5B EPDM70 có bao nhiêu O-ring?
Có 382 vòng thuộc 30 kích thước JIS B2401.
2. Mã ORK5B EPDM30S382P có ý nghĩa gì?
EPDM là vật liệu, 30S là 30 kích thước và 382P là 382 vòng.
3. Dải kích thước của bộ kit là bao nhiêu?
ID từ 2,8 đến 47,7 mm; tiết diện từ 1,9 đến 3,5 mm.
4. EPDM70 có dùng cho nước nóng không?
Thường phù hợp, nhưng phải xác minh nhiệt độ, hóa chất trong nước và compound cụ thể.
5. EPDM70 có chịu dầu không?
EPDM nhìn chung không phù hợp dầu khoáng, nhiên liệu và hydrocarbon; nên xem xét NBR hoặc FKM.
6. P25 có thay được G25 không?
Không nên: P25 là 24,7 × 3,5 mm, còn G25 là 24,4 × 3,1 mm.
7. Vì sao O-ring EPDM mới lắp vẫn rò?
Có thể do nhầm mã, sai kích thước, vòng xoắn/cắt, rãnh hỏng, khe hở lớn hoặc không tương thích môi chất.
8. Cần gửi gì để nhận báo giá?
Gửi mã ORK5B EPDM30S382P và số lượng hộp; nếu mua lẻ hãy gửi mã JIS hoặc ID × CS.
Tư vấn và báo giá hộp O-ring 5B EPDM70
Sealtech Vietnam hỗ trợ đối chiếu mã JIS, kích thước rãnh và điều kiện môi chất. Gửi ảnh gioăng cũ, số đo hoặc mã thiết bị qua Zalo để kiểm tra cấu hình.
