Gasket Cutter STGCT-600-R2

Gasket Cutter STGCT-600-R2 là gì?

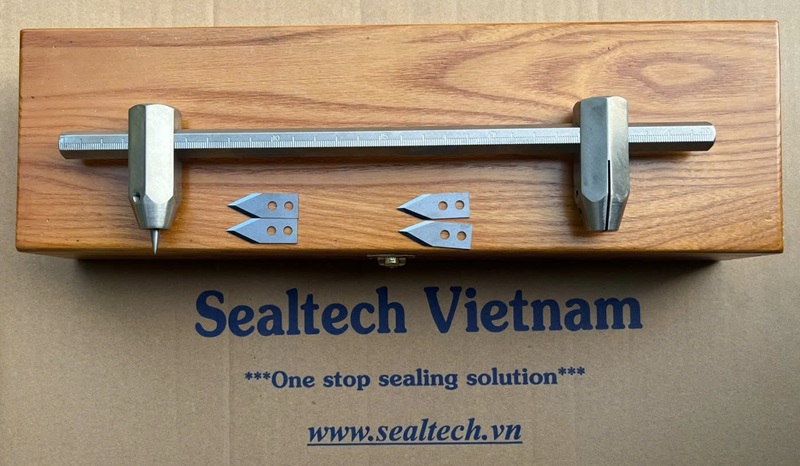

Gasket Cutter STGCT-600-R2 là bộ dụng cụ dùng để tạo đường cắt tròn trên các loại vật liệu làm gioăng dạng tấm. Người vận hành xác định kích thước cần gia công, thiết lập vị trí tâm và bán kính cắt, sau đó quay dụng cụ quanh tâm để hình thành đường cắt theo kích thước yêu cầu.

So với việc dùng dao rọc hoặc kéo cắt hoàn toàn bằng tay, dụng cụ cắt gasket kiểu compa giúp kiểm soát hình học của vòng gioăng tốt hơn, đặc biệt ở các chi tiết yêu cầu đường kính trong và đường kính ngoài đồng tâm.

Đây là một giải pháp thực tế cho bộ phận bảo trì khi cần xử lý gioăng ngoài kế hoạch nhưng không có sẵn đúng kích thước thành phẩm. Chỉ cần chuẩn bị đúng tấm vật liệu làm gioăng , kỹ thuật viên có thể chủ động gia công vòng gasket phù hợp với vị trí lắp.

Thông tin sản phẩm STGCT-600-R2

STGCT-600-R2 giải quyết vấn đề gì trong bảo trì?

Trong bảo trì công nghiệp, kích thước gasket cần thay không phải lúc nào cũng có sẵn trong kho. Một mặt bích cũ, nắp máy, thân van hoặc thiết bị nhập khẩu có thể sử dụng kích thước ít phổ biến. Nếu phải chờ đặt gia công, thời gian dừng máy có thể kéo dài.

Cấu tạo và nguyên lý cắt gasket

Nguyên lý cơ bản của dụng cụ cắt gasket tròn là sử dụng một điểm tâm cố định kết hợp với vị trí lưỡi cắt có thể điều chỉnh theo bán kính. Khi phần tay cắt quay quanh tâm, lưỡi dao di chuyển theo quỹ đạo tròn, tạo ra đường cắt có bán kính xác định.

Điểm định tâm

Tâm cắt quyết định trực tiếp tới độ đồng tâm của thành phẩm. Khi cắt cả đường kính ngoài và đường kính trong, cần giữ nguyên tâm tham chiếu trong suốt quá trình để tránh tạo vòng gioăng lệch tâm.

Cơ cấu điều chỉnh bán kính

Vị trí lưỡi cắt được thiết lập theo kích thước cần gia công. Trước khi cắt vật liệu chính thức, người vận hành nên đo lại khoảng cách từ tâm đến lưỡi bằng thước phù hợp và thực hiện đường cắt thử khi cần thiết.

Lưỡi cắt

Tình trạng lưỡi ảnh hưởng đáng kể tới chất lượng mép gasket. Lưỡi bị cùn, sứt hoặc bám vật liệu có thể làm mép cắt xơ, kéo giãn cao su hoặc khiến người vận hành phải dùng lực quá lớn.

Những vật liệu gasket có thể cân nhắc gia công

Khả năng cắt phụ thuộc vào vật liệu, chiều dày, độ cứng và cấu trúc tấm. STGCT-600-R2 phù hợp nhất với các vật liệu dạng tấm có thể gia công bằng cơ chế dao cắt. Một số nhóm thường được sử dụng trong xưởng gasket gồm:

Để chọn đúng vật liệu trước khi cắt, có thể tham khảo nhóm gasket công nghiệp và gasket sheeting – tấm vật liệu làm gioăng tại Sealtech Vietnam.

Ứng dụng thực tế của Gasket Cutter STGCT-600-R2

• Gia công ring gasket cho mặt bích đường ống.
• Cắt gioăng cho nắp van và thân van.
• Gia công gioăng cho bơm và thiết bị phụ trợ.
• Cắt vòng đệm cho nắp máy, hộp số hoặc cụm cơ khí.
• Chuẩn bị gasket thay thế trong các đợt shutdown bảo trì.
• Xử lý nhanh gasket kích thước ít phổ biến tại hiện trường.
• Dùng trong xưởng gasket để thực hiện đơn hàng số lượng nhỏ.
• Làm mẫu thử trước khi chuyển sang gia công CNC hoặc khuôn bế.

Quy trình cắt gioăng với STGCT-600-R2

Bước 1 – Xác định đúng kích thước gioăng

Cần xác định tối thiểu đường kính trong, đường kính ngoài và chiều dày. Nếu gioăng dùng cho mặt bích tiêu chuẩn, không nên chỉ dựa vào DN của đường ống vì kích thước gasket còn phụ thuộc tiêu chuẩn mặt bích, cấp áp suất và kiểu gasket.

Bước 2 – Chọn đúng gasket sheet

Vật liệu phải phù hợp với môi chất, nhiệt độ, áp suất và yêu cầu vận hành. Dụng cụ cắt chỉ quyết định hình dạng; khả năng làm kín vẫn phụ thuộc chủ yếu vào việc chọn đúng vật liệu và thiết kế gasket.

Bước 3 – Đặt vật liệu trên bề mặt phẳng

Tấm gasket cần nằm phẳng, sạch và không bị gấp. Bề mặt kê nên đủ cứng để giữ ổn định nhưng không gây hư hỏng lưỡi cắt.

Bước 4 – Xác lập tâm

Đánh dấu chính xác tâm vòng gasket. Nếu phải cắt cả ID và OD, nên sử dụng chung một tâm để bảo đảm hai đường tròn đồng tâm.

Bước 5 – Thiết lập bán kính cắt

Điều chỉnh lưỡi theo bán kính yêu cầu và đo kiểm lại trước khi đưa dao xuống vật liệu. Với chi tiết quan trọng, nên thực hiện mẫu thử trước.

Bước 6 – Cắt theo nhiều vòng khi cần

Không nhất thiết ép dao xuyên hết chiều dày chỉ trong một lượt. Với vật liệu dày hoặc dai, nhiều vòng cắt có kiểm soát thường giúp đường cắt ổn định hơn và giảm tải lên lưỡi.

Bước 7 – Kiểm tra thành phẩm

Sau khi cắt, kiểm tra ID, OD, chiều dày, độ đồng tâm, tình trạng mép, vết xé và biến dạng trước khi đưa gasket vào lắp đặt.

Nên cắt đường kính ngoài hay đường kính trong trước?

Với nhiều loại ring gasket, việc cắt đường kính ngoài trước giúp duy trì vùng vật liệu đủ lớn để cố định tâm. Sau đó tiếp tục sử dụng cùng điểm tâm để cắt đường kính trong. Tuy nhiên trình tự phù hợp còn phụ thuộc dạng vật liệu, phương pháp giữ tấm và kinh nghiệm vận hành.

Cách chọn Gasket Cutter phù hợp

Khi lựa chọn dụng cụ cắt gasket, không nên chỉ nhìn vào tên model. Cần đối chiếu các yêu cầu thực tế của xưởng hoặc bộ phận bảo trì.

• Đường kính gasket nhỏ nhất thường xuyên cần cắt.
• Đường kính gasket lớn nhất cần gia công.
• Chiều dày gasket sheet thường sử dụng.
• Loại vật liệu: rubber, PTFE, non-asbestos, graphite hay fiber.
• Tần suất sử dụng trong xưởng hoặc tại công trường.
• Yêu cầu về phụ kiện và lưỡi thay thế.
• Mức độ chính xác cần kiểm soát sau gia công.

STGCT-600-R2 và phương pháp cắt gasket khác nhau thế nào?

Những lỗi thường gặp khi cắt gasket

Bảo quản và kiểm tra dụng cụ sau khi sử dụng

• Làm sạch vụn gasket và bụi bám trên cơ cấu điều chỉnh.
• Kiểm tra cạnh lưỡi sau mỗi đợt gia công.
• Không để lưỡi cắt tiếp xúc trực tiếp với vật cứng khi bảo quản.
• Giữ các bề mặt kim loại khô, sạch và tránh môi trường gây ăn mòn.
• Kiểm tra cơ cấu khóa bán kính trước lần sử dụng tiếp theo.
• Bảo quản các phụ kiện theo bộ để tránh thất lạc chi tiết nhỏ.
