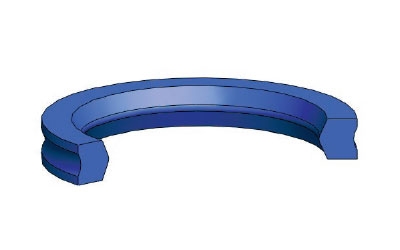

Cover Seal K83 – Phốt làm kín trong tác động kép thay thế O-ring chịu áp cao

Cover Seal K83 là dòng phốt làm kín trong được thiết kế chuyên cho các ứng dụng tĩnh trong hệ thống thủy lực. Sản phẩm có biên dạng tác động kép, dùng để thay thế O-ring hoặc O-ring kết hợp back-up ring trong nhiều vị trí làm kín cần áp suất cao, độ tin cậy cao và lắp đặt ổn định.

Trong nhiều ứng dụng thực tế, O-ring có thể gặp các lỗi khi lắp như bị xoắn, rách mép, cắt cạnh hoặc bị đùn khi làm việc ở áp suất cao. K83 Cover Seal được phát triển để giải quyết các khó khăn đó. Với vật liệu PU 94 Shore A, K83 có khả năng chống mài mòn, chống đùn tốt và vẫn cho hiệu quả làm kín cao trong các ứng dụng tác động kép.

Ưu điểm nổi bật của Cover Seal K83

• Chịu áp suất cao: phù hợp các hệ thống thủy lực có áp suất làm việc đến 600 bar.
• Độ tin cậy cao: biên dạng chuyên dụng giúp hạn chế rủi ro rò rỉ so với O-ring lắp sai hoặc bị xoắn.
• Thay thế O-ring và O-ring có back-up ring: giúp đơn giản hóa cụm làm kín trong nhiều ứng dụng.
• Không cần back-up ring bổ sung: giảm số lượng chi tiết, dễ lắp và dễ bảo trì.
• Chống mài mòn cao: vật liệu PU 94 Shore A giúp tăng tuổi thọ khi làm việc trong môi trường thủy lực.
• Chống đùn tốt: phù hợp với các vị trí có áp lực cao và yêu cầu làm kín ổn định.
• Lắp đặt dễ và chắc chắn: có thể lắp bằng tay, hạn chế lỗi xoắn hoặc rách như O-ring thông thường.

Ứng dụng của phốt Cover Seal K83

K83 Cover Seal được sử dụng trong tất cả các ứng dụng thủy lực đang dùng O-ring nhưng cần khả năng làm kín chắc chắn hơn, đặc biệt tại các vị trí áp suất cao hoặc nơi O-ring thường bị xoắn, rách, đùn hoặc lắp khó.

• Các cụm làm kín trong của xi lanh thủy lực.
• Valve block, manifold block và cụm thủy lực áp suất cao.
• Vị trí thay thế O-ring hoặc O-ring có back-up ring.
• Máy ép, máy công trình, thiết bị nâng hạ và trạm nguồn thủy lực.
• Ứng dụng làm kín tĩnh cần độ tin cậy cao và chống đùn tốt.

Thông số vật liệu Cover Seal K83

Điều kiện làm việc khuyến nghị

Lưu ý: Các giá trị trên là thông số tối đa và không nên sử dụng đồng thời toàn bộ giá trị cực đại trong cùng một ứng dụng. Khi chọn K83 cần kiểm tra môi chất, nhiệt độ, áp suất, kích thước rãnh, độ nhám bề mặt và mức độ biến dạng cho phép của vật liệu.

Yêu cầu độ nhám bề mặt khi lắp K83

Hướng dẫn lắp đặt Cover Seal K83

K83 có thể được lắp bằng tay vào rãnh làm kín. Trong quá trình lắp đặt, dụng cụ hỗ trợ phải làm bằng vật liệu mềm và không có cạnh sắc để tránh làm trầy xước hoặc cắt mép phốt. Trước khi lắp, phần tử làm kín cần được bôi dầu hệ thống để giảm ma sát ban đầu.

• Làm sạch rãnh lắp, bề mặt làm kín và toàn bộ khu vực housing trước khi lắp.
• Kiểm tra bavia, cạnh sắc, vết xước, sai lệch kích thước hoặc vết móp trong rãnh.
• Bôi dầu hệ thống lên phốt trước khi lắp đặt.
• Không dùng tua vít sắc hoặc dụng cụ kim loại nhọn tác động trực tiếp vào phốt.
• Lắp phốt vào rãnh nhẹ nhàng, tránh kéo giãn quá mức hoặc xoắn biên dạng.
• Sau khi lắp, kiểm tra K83 nằm đều trong rãnh, không bị gấp mép, vênh hoặc kẹt.
• Chạy thử áp suất thấp trước khi đưa hệ thống lên áp suất làm việc cao.

Bảng kích thước Cover Seal K83

Bảng dưới đây là kích thước tiêu chuẩn của K83 Cover Seal. Khi đặt hàng, khách hàng có thể cung cấp mã K83 hoặc các thông số d, D, B, b, n để Sealtech Vietnam kiểm tra đúng sản phẩm.

Ghi chú: Kích thước trong bảng là các size tiêu chuẩn thể hiện trên tài liệu K83. Với kích thước ngoài danh sách hoặc rãnh làm kín đặc biệt, nên gửi bản vẽ rãnh, mã O-ring cũ hoặc mẫu thực tế để kiểm tra trước khi đặt hàng.

Cách chọn đúng Cover Seal K83

Để chọn đúng K83 Cover Seal, cần xác định đường kính d, đường kính rãnh D, chiều rộng rãnh B, chiều rộng phốt b và kích thước n. Vì K83 thường được dùng để thay thế O-ring hoặc O-ring có back-up ring, cần kiểm tra cả rãnh lắp cũ và điều kiện áp suất thực tế để đảm bảo phốt ngồi đúng và không bị ép sai biên dạng.

Trong hệ thống áp suất cao, cần chú ý khe hở làm kín, độ nhám bề mặt và độ cứng vững của chi tiết lắp. Nếu bề mặt rãnh có cạnh sắc hoặc bavia, phốt có thể bị cắt mép trong quá trình lắp hoặc khi chịu áp.

Khi nào nên thay Cover Seal K83?

• Cụm làm kín trong bị rò rỉ khi áp suất tăng cao.
• O-ring cũ bị xoắn, rách, đùn hoặc thường xuyên hư khi lắp đặt.
• Phốt cũ bị chai cứng, nứt, cắt mép hoặc biến dạng sau thời gian làm việc.
• Ứng dụng cần bỏ back-up ring phụ nhưng vẫn yêu cầu chống đùn tốt.
• Hệ thống thủy lực có áp suất cao, rung động hoặc tải xung.
• Khi bảo trì cụm valve block, xi lanh hoặc housing có dấu hiệu rò dầu tại vị trí làm kín trong.

Vì sao nên chọn Cover Seal K83 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp nhiều dòng cover seal, flange seal, O-ring, back-up ring, rod seal, piston seal, wiper seal, guide ring và vật liệu làm kín cho hệ thống thủy lực, khí nén. Với sản phẩm K83 Cover Seal, khách hàng có thể gửi mã K83, kích thước rãnh, bản vẽ chi tiết hoặc mẫu O-ring cũ để được hỗ trợ chọn đúng sản phẩm.

Việc chọn đúng cover seal giúp giảm rò rỉ, hạn chế lỗi lắp O-ring, tăng khả năng chống đùn và nâng độ tin cậy cho hệ thống thủy lực áp suất cao. K83 là lựa chọn phù hợp khi cần một dòng phốt PU chịu áp cao, làm kín trong tác động kép và có thể thay thế O-ring hoặc O-ring có back-up ring.
