Flange Seal K82 – Phốt mặt bích SAE bằng PU chịu áp cao

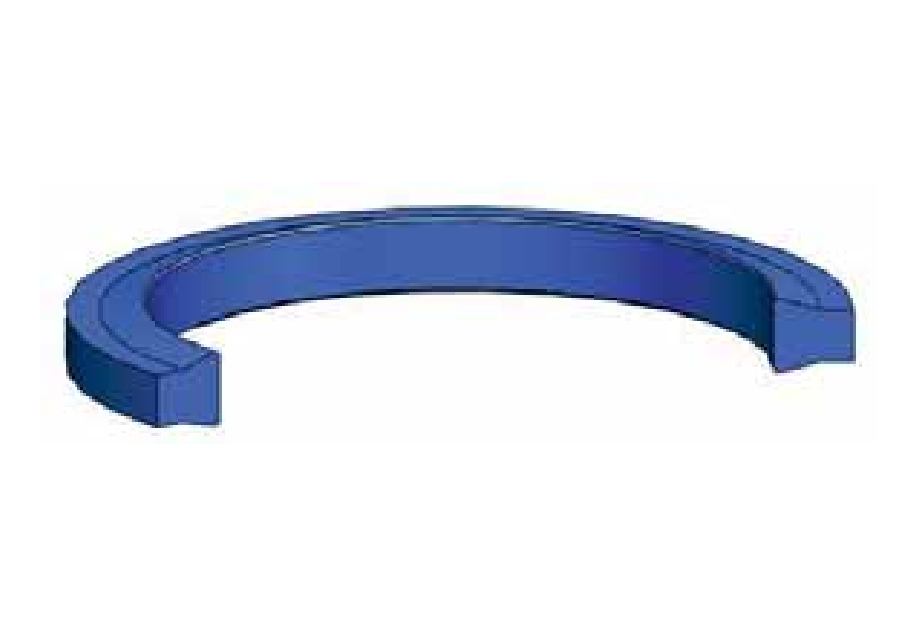

Flange Seal K82 là biên dạng phốt làm kín mặt bích được thiết kế chuyên cho SAE flanges và các cụm valve block. Sản phẩm dùng cho ứng dụng làm kín tĩnh, nơi hai bề mặt mặt bích cần được ép kín để ngăn rò rỉ dầu thủy lực trong điều kiện áp suất cao.

Khác với O-ring thông thường, K82 flange seal có biên dạng chuyên dụng giúp tăng độ ổn định khi lắp vào rãnh mặt bích. Vật liệu PU 94 Shore A có khả năng chịu mài mòn cao, làm việc tốt ở áp suất lớn và vẫn có thể hoạt động trong một số trường hợp bề mặt không hoàn hảo. Vì vậy, K82 là lựa chọn phù hợp cho hệ thống thủy lực công nghiệp, trạm valve block, đường ống mặt bích SAE và các cụm nối chịu áp.

Ưu điểm nổi bật của Flange Seal K82

• Chịu áp suất cao: phù hợp hệ thống thủy lực có áp suất làm việc đến 600 bar.
• Có thể thay thế O-ring: dùng cho các vị trí mặt bích SAE cần giải pháp làm kín ổn định hơn.
• Làm việc được với bề mặt chưa hoàn hảo: hỗ trợ làm kín tốt hơn trong điều kiện bề mặt không quá lý tưởng.
• Lắp đặt dễ và an toàn: có thể lắp bằng tay, biên dạng ổn định trong rãnh.
• Chịu mài mòn cao: vật liệu PU 94 Shore A giúp tăng độ bền khi làm việc trong môi trường thủy lực.
• Độ tin cậy cao: phù hợp cho cụm mặt bích, valve block và hệ thống dầu áp lực.

Ứng dụng của phốt mặt bích K82

K82 Flange Seal được sử dụng chủ yếu trong các cụm SAE type flanges và valve blocks. Đây là các vị trí thường chịu áp suất cao, cần làm kín tĩnh chắc chắn và hạn chế rò dầu trong quá trình vận hành.

• Mặt bích SAE trong hệ thống thủy lực công nghiệp.
• Valve block, manifold block và cụm phân phối dầu thủy lực.
• Đường ống thủy lực áp suất cao có kết nối mặt bích.
• Máy công trình, máy ép, trạm nguồn thủy lực và thiết bị nâng hạ.
• Các vị trí cần thay thế O-ring bằng biên dạng phốt mặt bích chắc chắn hơn.

Thông số vật liệu Flange Seal K82

Điều kiện làm việc khuyến nghị

Lưu ý: Các giá trị trên là thông số tối đa và không nên sử dụng đồng thời toàn bộ giá trị cực đại trong cùng một ứng dụng. Khi chọn K82 cần kiểm tra môi chất, nhiệt độ, áp suất, độ phẳng mặt bích, độ nhám bề mặt và lực siết bulông.

Yêu cầu độ nhám bề mặt khi lắp K82

Hướng dẫn lắp đặt Flange Seal K82

K82 có thể được lắp bằng tay vào rãnh mặt bích. Trước khi lắp, bề mặt mặt bích cần được làm sạch và làm khô để phốt ngồi đúng rãnh, không bị lệch hoặc kẹt mép. Dụng cụ hỗ trợ lắp đặt phải làm bằng vật liệu mềm và không có cạnh sắc.

• Làm sạch rãnh lắp, bề mặt mặt bích và khu vực valve block trước khi lắp.
• Làm khô bề mặt mặt bích trước khi đặt phốt vào rãnh.
• Kiểm tra bavia, cạnh sắc, vết xước, móp hoặc sai lệch mặt phẳng.
• Bôi dầu hệ thống lên phần tử làm kín trước khi lắp.
• Không dùng tua vít sắc hoặc dụng cụ kim loại nhọn tác động trực tiếp vào phốt.
• Khi siết mặt bích, cần siết đều lực theo thứ tự chéo để tránh ép lệch phốt.
• Sau khi lắp, kiểm tra rò rỉ ở áp suất thấp trước khi tăng lên áp suất làm việc.

Bảng kích thước Flange Seal K82

Bảng dưới đây là kích thước tiêu chuẩn của K82 Flange Seal. Khi đặt hàng, khách hàng có thể cung cấp mã K82 hoặc các thông số d, D, H, B, b để Sealtech Vietnam kiểm tra đúng sản phẩm.

Ghi chú: Kích thước trong bảng là các size tiêu chuẩn thể hiện trên tài liệu K82. Với kích thước ngoài danh sách hoặc rãnh mặt bích đặc biệt, nên gửi bản vẽ SAE flange, mã mặt bích hoặc mẫu phốt cũ để kiểm tra trước khi đặt hàng.

Cách chọn đúng Flange Seal K82

Để chọn đúng K82 Flange Seal, cần xác định đường kính trong d, đường kính ngoài D, chiều cao H, chiều rộng rãnh B và chiều rộng biên dạng b. Ngoài kích thước, cần kiểm tra kiểu mặt bích SAE, áp suất hệ thống, môi chất, nhiệt độ và tình trạng bề mặt lắp.

Với các cụm flange seal từng dùng O-ring nhưng thường xuyên rò rỉ hoặc bị hư do áp suất cao, K82 có thể là lựa chọn thay thế phù hợp nhờ biên dạng chuyên dụng, khả năng chịu mài mòn cao và độ tin cậy tốt hơn trong rãnh mặt bích.

Khi nào nên thay phốt mặt bích K82?

• Mặt bích SAE hoặc valve block bị rò dầu tại vị trí làm kín.
• Phốt cũ bị cắt mép, bẹp, chai cứng hoặc biến dạng.
• O-ring cũ bị đùn, không giữ được áp hoặc thường xuyên rò rỉ.
• Bề mặt mặt bích có dấu hiệu xước nhẹ, cần biên dạng phốt làm kín ổn định hơn.
• Hệ thống thủy lực làm việc áp suất cao, tải xung hoặc rung động lớn.
• Khi tháo mặt bích bảo trì, nên kiểm tra và thay phốt nếu có dấu hiệu mòn hoặc hư hỏng.

Vì sao nên chọn Flange Seal K82 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp nhiều dòng flange seal, O-ring, back-up ring, rod seal, piston seal, wiper seal, guide ring và vật liệu làm kín cho hệ thống thủy lực, khí nén. Với sản phẩm K82 Flange Seal, khách hàng có thể gửi mã K82, bản vẽ mặt bích SAE, kích thước rãnh hoặc mẫu thực tế để được hỗ trợ chọn đúng sản phẩm.

Việc chọn đúng phốt mặt bích giúp giảm rò rỉ, tăng độ tin cậy của hệ thống thủy lực, bảo vệ valve block và hạn chế thời gian dừng máy. K82 là lựa chọn phù hợp khi cần một dòng flange seal PU chịu áp cao, có thể thay thế O-ring và lắp đặt an toàn.
