Bearing Strip H506 – Dải dẫn hướng cho xi lanh thủy lực

Ngày cập nhật: 29/05/2026

1. Bearing Strip H506 là gì?

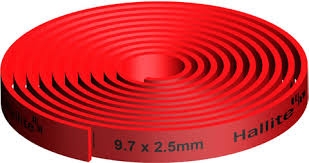

Bearing Strip H506, còn gọi là dải dẫn hướng H506, guide strip, wear strip hoặc dải chống mài mòn xi lanh, là vật liệu dạng dải được cắt theo chiều dài để lắp vào rãnh piston hoặc rãnh dẫn hướng của ty xi lanh.

Trong xi lanh thủy lực, phớt làm kín chỉ có nhiệm vụ giữ áp và ngăn rò rỉ dầu. Phần chịu tải ngang và giữ cho piston, ty xi lanh chuyển động ổn định thường do bearing strip đảm nhiệm. Nếu thiếu dải dẫn hướng, bề mặt kim loại có thể cọ trực tiếp vào nhau, gây xước lòng xi lanh, xước ty, phá hỏng phớt và làm xi lanh rò dầu nhanh chóng.

2. Cấu tạo và vật liệu

Bearing Strip H506 thường được sản xuất từ vật liệu composite kỹ thuật có khả năng chịu tải, chịu mài mòn và ma sát thấp. Tùy nhà sản xuất, vật liệu có thể là nền nhựa kỹ thuật gia cường sợi, PTFE composite, phenolic fabric resin hoặc các dòng polymer chịu tải chuyên dụng.

• Dạng sản phẩm: dạng dải cuộn hoặc thanh, cắt theo chiều dài yêu cầu.
• Chức năng chính: dẫn hướng piston, dẫn hướng ty, chống lệch tâm.
• Cơ chế bảo vệ: ngăn tiếp xúc kim loại trực tiếp giữa các chi tiết chuyển động.
• Đặc tính vận hành: ma sát thấp, chịu tải ngang, chống mài mòn tốt.
• Khả năng gia công: có thể cắt theo kích thước rãnh và đường kính xi lanh.

3. Thông số kỹ thuật tham khảo

4. Ưu điểm của Bearing Strip H506

• Giúp piston và ty xi lanh chuyển động ổn định hơn.
• Chịu tải ngang, giảm rung lắc và giảm lệch tâm.
• Ngăn tiếp xúc kim loại trực tiếp giữa piston và lòng xi lanh.
• Bảo vệ phớt piston, rod seal và wiper seal khỏi mài mòn bất thường.
• Giảm nguy cơ xước lòng xi lanh, xước ty và rò dầu.
• Dễ cắt, dễ lắp, phù hợp bảo trì xi lanh thủy lực.
• Phù hợp nhiều loại xi lanh công nghiệp, máy ép, máy công trình và thiết bị cơ khí.

5. Ứng dụng thực tế

• Xi lanh thủy lực công nghiệp.
• Xi lanh khí nén tải nặng.
• Máy ép thủy lực, máy ép nhựa, máy cán.
• Thiết bị nâng hạ, xe cơ giới, máy công trình.
• Xi lanh trong ngành thép, xi măng, khai khoáng, cảng biển.
• Hệ thống cần chống mài mòn và ổn định chuyển động piston.

6. So sánh Bearing Strip H506 với wear ring thông thường

7. Hướng dẫn chọn và lắp đặt Bearing Strip H506

7.1. Chọn đúng chiều rộng và độ dày

Cần đo chính xác chiều rộng rãnh, chiều sâu rãnh, đường kính piston hoặc đường kính ty. Bearing strip quá dày có thể gây kẹt, còn quá mỏng sẽ không đủ khả năng dẫn hướng và chịu tải.

7.2. Tính đúng chiều dài cắt

Chiều dài dải dẫn hướng thường được tính theo chu vi vị trí lắp, có chừa khe hở giãn nở phù hợp. Khi lắp, hai đầu dải không nên ép quá sát nhau để tránh đội vật liệu khi xi lanh làm việc.

7.3. Kiểm tra bề mặt trước khi lắp

• Làm sạch rãnh lắp trước khi đưa bearing strip vào vị trí.
• Kiểm tra lòng xi lanh và ty có bị xước, rỗ hoặc mòn lệch không.
• Không dùng vật sắc nhọn làm trầy bề mặt dải dẫn hướng.
• Sau khi lắp, kiểm tra piston/rod di chuyển trơn, không bị bó cứng.

8. Video giới thiệu Bearing Strip H506

9. Câu hỏi thường gặp về Bearing Strip H506

Bearing Strip H506 dùng để làm gì?

Bearing Strip H506 dùng để dẫn hướng piston hoặc ty xi lanh, chịu tải ngang, chống mài mòn và ngăn tiếp xúc kim loại trực tiếp trong xi lanh.

Bearing Strip có thay thế được wear ring không?

Trong nhiều trường hợp có thể dùng bearing strip để cắt theo chiều dài thay cho wear ring định hình, nhưng cần kiểm tra kích thước rãnh, độ dày, khe hở và tải trọng làm việc.

Lắp Bearing Strip H506 ở đâu?

Sản phẩm thường được lắp ở rãnh piston, rãnh dẫn hướng ty hoặc vị trí chịu tải ngang trong cụm xi lanh thủy lực.

Chọn Bearing Strip H506 cần thông tin gì?

Nên cung cấp đường kính piston hoặc ty, chiều rộng rãnh, chiều sâu rãnh, đường kính xi lanh, bản vẽ nếu có và điều kiện làm việc thực tế.

Bearing Strip H506 có giúp tăng tuổi thọ phớt không?

Có. Khi dẫn hướng tốt, piston và ty ít bị lệch tâm hơn, từ đó giảm mài mòn bất thường trên rod seal, piston seal và wiper seal.

10. Vì sao nên chọn Bearing Strip H506 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp Bearing Strip H506, wear ring, guide ring, rod seal, piston seal, wiper seal và các giải pháp làm kín cho xi lanh thủy lực trong nhiều ngành công nghiệp.

Chúng tôi hỗ trợ kiểm tra kích thước, tư vấn vật liệu, lựa chọn đúng dải dẫn hướng và đồng bộ cùng bộ phớt để giúp xi lanh vận hành ổn định, giảm rò rỉ và hạn chế thời gian dừng máy.
