Phớt cơ khí M4G

Mã sản phẩm: M4G

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

Phớt cơ khí M4G thuộc M-Series Shinsungseal, sử dụng nhiều lò xo và PTFE V-packing làm kín phụ. Thiết kế được định hướng cho acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi vật liệu phù hợp.

Phớt cơ khí M4G Shinsungseal – Multi-Spring PTFE V-Packing

Phớt cơ khí M4G thuộc M-Series Shinsungseal, sử dụng nhiều lò xo và PTFE V-packing làm kín phụ. Thiết kế được định hướng cho acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi vật liệu phù hợp.

Với 32 size trục từ 20–150 mm, M4G phục vụ nhiều bơm hóa chất và thiết bị quay. Khi lựa chọn cần đối chiếu phần quay `d, d1, D, L, P` cùng phần tĩnh `A, B, L1, L2, L3`.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

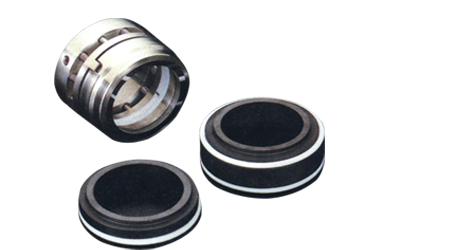

Phớt cơ khí M4G Shinsungseal và bảng kích thước — M4G: hình sản phẩm, bản vẽ và bảng kích thước trục 20–150 mm.

Thông số vận hành M4G

Áp suất

Tối đa 30 kgf/cm²G theo catalogue.

Nhiệt độ

Từ −60°C đến +250°C.

Vận tốc vòng

Ảnh nguồn không hiển thị giá trị số; cần xác nhận.

Độ nhớt

Tối đa 300 cP.

Hàm lượng slurry

Tối đa 0,5%.

Đường kính trục

20–150 mm.

Lưu ý kỹ thuật: tài liệu không ghi giá trị sau dòng “Max. circumferential”, vì vậy bài không suy đoán vận tốc. Hai ô trong bảng nguồn cũng có dấu hiệu bất thường: size 042 ghi B = 64 và size 050 ghi A = 66. Các giá trị được giữ nguyên theo ảnh nhưng phải đo mẫu hoặc xác nhận catalogue trước khi đặt hàng.

Cấu tạo và ưu điểm

Hạng mục	Cấu hình nguồn	Ý nghĩa
Kiểu phớt	Phớt đơn, nhiều lò xo	Phân bố lực quanh mặt chà khi cụm lò xo sạch.
Ứng dụng áp	Low pressure use theo mô tả loại	Cần đánh giá điều kiện kết hợp dù catalogue nêu áp tối đa.
Làm kín phụ	PTFE V-packing	Kháng nhiều hóa chất và làm việc dải nhiệt rộng tùy grade.
Phần quay	d, d1, D, L, P	Đối chiếu trục, sleeve và chiều dài làm việc.
Phần tĩnh	A, B, L1, L2, L3	Đối chiếu seat và housing.

Bảng kích thước phớt cơ khí M4G

Size trục	d	d1	D	L	P	A	B	L1	L2	L3
020	20	16	34	41	7	36	42	24	19	2
022	22	18	36	41	7	38	44	24	19	2
025	25	21	39	41	7	41	47	24	19	2
028	28	24	42	41	7	44	50	24	19	2
030	30	25	44	41	7	46	52	24	19	2
032	32	27	46	41	7	48	54	24	19	2
035	35	30	49	41	7	51	57	24	19	2
038	38	33	54	41	7	58	64	24	19	2
040	40	35	56	41	7	60	66	24	19	2
042	42	37	58	41	7	62	64	24	19	2
045	45	40	61	41	7	65	71	24	19	2
048	48	43	64	49	8	68	74	24	19	2
050	50	45	66	49	8	66	76	24	19	2
052	52	47	68	49	8	72	78	24	19	2
055	55	50	71	49	8	75	81	24	19	2
058	58	53	76	49	8	83	89	24	19	2
060	60	55	78	49	8	85	92	26	21	2
062	62	57	80	49	8	87	94	26	21	2
065	65	60	83	49	8	90	97	26	21	2
068	68	63	86	49	8	93	100	26	21	2
070	70	65	90	49	9	95	102	30	25	2
075	75	70	95	50	9	104	111	30	25	2
080	80	75	100	50	9	109	116	30	25	2
085	85	80	105	50	9	114	121	30	25	2
090	90	85	110	50	9	119	126	30	25	2
095	95	90	115	50	9	124	131	30	25	2
100	100	95	120	50	9	129	137	33	27	2
110	110	105	130	50	9	139	147	33	27	2
120	120	110	145	53	9	150	158	33	27	2
130	130	120	155	53	9	160	168	33	27	2
140	140	130	165	53	9	175	183	36	30	2
150	150	140	175	53	9	190	198	36	30	2

Đơn vị: mm. Giá trị được chép theo ảnh nguồn, gồm cả B = 64 tại size 042 và A = 66 tại size 050. Hai ô này không theo quy luật lân cận nên phải xác minh trước khi gia công hoặc mua hàng.

Môi chất và PTFE V-packing

Tài liệu đề cập acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển. PTFE V-packing kháng nhiều hóa chất và ma sát thấp, nhưng compound/grade phải phù hợp nhiệt độ, áp suất và yêu cầu chứng nhận. Cặp mặt chà phớt cơ khí và kim loại cũng cần được kiểm tra.

Môi chất	Rủi ro	Dữ liệu cần cung cấp
Acid/kiềm/muối	Ăn mòn, kết tinh	Tên hóa chất, nồng độ, pH, nhiệt độ.
Monomer	Polymer hóa, đóng cặn	Chất ức chế và chu kỳ dừng.
Hydrocarbon/dầu	Bay hơi, coking	Áp suất hơi, độ nhớt và nhiệt độ.
Nước biển	Clorua ăn mòn	Grade kim loại, flush và vệ sinh.
Slurry thấp	Mài mòn mặt chà/lò xo	Tỷ lệ, kích thước, độ cứng hạt.

Lựa chọn, lắp đặt và bảo trì

Xác nhận model M4G và size trục.
Đo d, d1, D, L, P cùng A, B, L1, L2, L3.
Đặc biệt xác minh lại size 042 và 050 do dữ liệu nguồn bất thường.
Cung cấp bơm, môi chất, nồng độ, áp suất, nhiệt độ, độ nhớt và slurry.
Chọn mặt chà, PTFE V-packing và kim loại phù hợp.
Kiểm tra sleeve, độ đảo trục, ổ bi và độ đồng tâm.
Giữ sạch lò xo và mặt chà; không làm xước PTFE.
Lắp đúng chiều dài làm việc, mồi bơm và tránh chạy khô.

Danh mục sản phẩm liên quan

Danh mục	Liên kết	Tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Tra theo bơm và kích thước.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC, TC.
Theo ứng dụng	Giải pháp theo môi chất	Hóa chất, dầu, nước biển.
Phân loại	Các loại phớt cơ khí	Phớt đơn, kép, cartridge.
PTFE Seal	Phớt PTFE	Làm kín kháng hóa chất.
Gland Packing	Dây tết chèn	Giải pháp làm kín khác.

FAQ – Câu hỏi thường gặp về M4G

1. M4G có bao nhiêu kích thước?

Bảng gồm 32 size trục từ 20 đến 150 mm.

2. Áp suất tối đa của M4G?

Catalogue nêu 30 kgf/cm²G; điều kiện thực tế phụ thuộc vật liệu và thông số kết hợp.

3. Vận tốc vòng tối đa?

Ảnh nguồn không ghi giá trị số sau dòng Max. circumferential, cần xác nhận tài liệu đầy đủ.

4. M4G chịu nhiệt bao nhiêu?

Từ −60°C đến +250°C theo catalogue khi chọn đúng vật liệu.

5. M4G có dùng cho nước biển?

Có trong danh sách môi chất, nhưng phải chọn kim loại chống clorua và kiểm soát muối.

6. Hai số liệu bất thường xử lý thế nào?

Không tự sửa bảng nguồn. Hãy đo seat thật hoặc yêu cầu bản vẽ xác nhận cho size 042 và 050.

7. Vì sao phớt mới lắp bị rò?

Có thể do sai size, PTFE xước, lò xo bẩn, mặt chà xước, trục đảo, lắp sai chiều dài hoặc chạy khô.

8. Cần gửi gì để báo giá?

Gửi model M4G, size trục, toàn bộ số đo, ảnh phớt, môi chất, nhiệt độ, áp suất và số lượng.

Tư vấn và báo giá phớt M4G

Sealtech Vietnam hỗ trợ đối chiếu M4G Shinsungseal theo mẫu, bảng kích thước và điều kiện hóa chất. Gửi ảnh phớt cũ cùng dữ liệu bơm qua Zalo để kiểm tra cấu hình.

Liên hệ Zalo Sealtech Xem Mechanical Seal
