Phớt cơ khí M3C

Mã sản phẩm: M3C

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

Phớt cơ khí M3C thuộc M-Series Shinsungseal, dùng nhiều lò xo và O-ring cao su tổng hợp làm kín phụ. Sản phẩm được định hướng cho acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi vật liệu tương thích.

Phớt cơ khí M3C Shinsungseal – Multi-Spring O-Ring Seal

Phớt cơ khí M3C thuộc M-Series Shinsungseal, dùng nhiều lò xo và O-ring cao su tổng hợp làm kín phụ. Sản phẩm được định hướng cho acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi vật liệu tương thích.

Dải trục 20–150 mm với 32 size giúp M3C đáp ứng nhiều bơm công nghiệp. Khi thay phớt, cần đối chiếu đồng thời phần quay `d, d1, D, L, S, P` và phần tĩnh `A, B, L1, L2, L3`.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

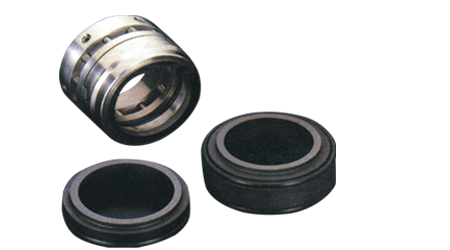

Phớt cơ khí M3C Shinsungseal và bảng kích thước — M3C: hình phớt, bản vẽ lắp và bảng kích thước đầy đủ 20–150 mm.

Thông số vận hành M3C

Áp suất

Tối đa 30 kgf/cm²G theo catalogue.

Nhiệt độ

Từ −20°C đến +200°C.

Vận tốc vòng

Ảnh nguồn không hiển thị giá trị số; cần xác nhận.

Độ nhớt

Tối đa 300 cP.

Hàm lượng slurry

Tối đa 0,5%.

Đường kính trục

20–150 mm.

Lưu ý: dòng “Max. circumferential” trong tài liệu không kèm giá trị, do đó bài không suy đoán vận tốc từ model khác. Các giới hạn áp suất, nhiệt độ và độ nhớt cũng không mặc định đạt đồng thời.

Đặc điểm cấu tạo

Hạng mục	Cấu hình nguồn	Ý nghĩa kỹ thuật
Kiểu phớt	Phớt đơn, nhiều lò xo	Phân bố lực mặt chà đều khi lò xo sạch.
Ứng dụng áp	Low pressure use theo mô tả loại	Cần xác minh điều kiện cụ thể dù bảng nêu áp tối đa.
Làm kín phụ	O-ring cao su tổng hợp	Chọn NBR, EPDM, FKM hoặc compound theo môi chất.
Phần quay	d, d1, D, L, S, P	Đối chiếu với trục, sleeve và chiều dài làm việc.
Phần tĩnh	A, B, L1, L2, L3	Đối chiếu seat Type A và housing.

Bảng kích thước phớt cơ khí M3C

Size trục	d	d1	D	L	S	P	A	B	L1	L2	L3
020	20	16	34	41	36	7	30	36	14	11	4
022	22	18	36	41	38	7	32	38	14	11	4
025	25	21	39	41	41	7	35	41	15	12	4
028	28	24	42	41	44	7	38	44	15	12	4
030	30	25	44	41	46	7	40	46	16	13	4
032	32	27	46	41	48	7	42	48	16	13	4
035	35	30	49	41	51	7	45	51	16	13	4
038	38	33	54	41	58	7	48	54	16	13	4
040	40	35	56	41	60	7	50	56	17	14	4
042	42	37	58	49	62	7	52	58	17	14	4
045	45	40	61	49	65	7	55	61	17	14	4
048	48	43	64	49	68	8	58	64	18	15	4
050	50	45	66	49	70	8	60	66	18	15	4
052	52	47	68	49	72	8	62	68	18	15	4
055	55	50	71	49	75	8	65	71	18	15	4
058	58	53	76	49	83	8	70	76	18	15	4
060	60	55	78	49	85	8	72	78	19	16	4
062	62	57	80	49	87	8	74	80	19	16	4
065	65	60	83	49	90	8	77	83	19	16	4
068	68	63	86	49	93	8	80	86	19	16	4
070	70	65	90	49	95	9	81	90	21	18	4
075	75	70	95	50	104	9	86	95	21	18	4
080	80	75	100	50	109	9	91	100	21	18	4
085	85	80	105	50	114	9	96	105	21	18	4
090	90	85	110	50	119	9	101	110	21	18	4
095	95	90	115	50	124	9	106	115	21	18	4
100	100	95	120	50	129	9	116	125	24	20	4
110	110	105	130	50	139	9	126	135	24	20	4
120	120	110	145	53	150	9	136	145	24	20	4
130	130	120	155	53	160	9	146	155	24	20	4
140	140	130	165	53	175	9	161	170	27	23	4
150	150	140	175	53	190	9	171	180	27	23	4

Đơn vị: mm. Các ký hiệu được giữ đúng theo bảng nguồn. L3 cố định 4 mm; L, P, L1 và L2 thay đổi theo nhóm size. Hãy dùng ảnh/bản vẽ để xác định đúng hướng đo.

Môi chất và vật liệu O-ring

M3C được định hướng cho acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển. O-ring không chọn theo màu: NBR thường dùng với nhiều loại dầu, EPDM phù hợp nước và một số hóa chất, FKM chịu nhiệt và nhiều hydrocarbon tốt hơn. Cặp mặt chà mechanical seal cũng phải tương thích.

Môi chất	Rủi ro	Thông tin cần cung cấp
Acid/kiềm/muối	Ăn mòn, trương O-ring	Tên hóa chất, nồng độ, pH, nhiệt độ.
Monomer	Polymer hóa và bám cặn	Chất ức chế, thời gian dừng.
Hydrocarbon/dầu	Không tương thích elastomer, coking	Loại dầu, phụ gia, nhiệt độ.
Nước biển	Clorua ăn mòn, muối kết tinh	Grade kim loại, flush, lịch vệ sinh.
Slurry thấp	Mài mòn mặt chà/lò xo	Tỷ lệ, kích thước và độ cứng hạt.

Cách lựa chọn và lắp đặt

Xác nhận model M3C và đường kính trục.
Đo d, d1, D, L, S, P của phần quay.
Đối chiếu A, B, L1, L2, L3 của phần tĩnh.
Gửi tên bơm, ảnh phớt cũ và bản vẽ housing nếu có.
Cung cấp môi chất, nồng độ, áp suất, nhiệt độ, độ nhớt, tốc độ và slurry.
Chọn đúng mặt chà, O-ring và kim loại.
Kiểm tra trục, sleeve, ổ bi và độ đồng tâm; giữ sạch cụm lò xo.
Lắp đúng chiều dài làm việc, mồi bơm và tuyệt đối tránh chạy khô.

Danh mục sản phẩm liên quan

Danh mục	Liên kết	Tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Tra phớt theo bơm và size.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC, TC.
Theo ứng dụng	Giải pháp theo môi chất	Hóa chất, dầu, nước biển.
Phân loại	Các loại phớt cơ khí	Phớt đơn, kép, cartridge.
O-ring	O-ring công nghiệp	NBR, EPDM và FKM.
Gland Packing	Dây tết chèn	Giải pháp làm kín khác.

FAQ – Câu hỏi thường gặp về M3C

1. M3C có bao nhiêu kích thước?

Bảng gồm 32 size trục từ 20 đến 150 mm.

2. Áp suất tối đa của M3C?

Catalogue nêu 30 kgf/cm²G; giới hạn thực tế phụ thuộc vật liệu và điều kiện kết hợp.

3. Vận tốc tối đa là bao nhiêu?

Ảnh nguồn không kèm giá trị sau dòng Max. circumferential, vì vậy cần xác nhận theo tài liệu kỹ thuật đầy đủ.

4. Dải nhiệt độ M3C?

Từ −20°C đến +200°C theo catalogue khi chọn đúng vật liệu.

5. M3C có dùng cho nước biển?

Có trong danh sách môi chất, nhưng cần chọn kim loại chống clorua và kiểm soát muối.

6. Slurry tối đa bao nhiêu?

Tài liệu nêu 0,5%; độ cứng và kích thước hạt vẫn phải được đánh giá.

7. Vì sao phớt mới lắp vẫn rò?

Có thể do sai size, O-ring không tương thích, lò xo bẩn, mặt chà xước, trục đảo hoặc chạy khô.

8. Cần gửi gì để báo giá?

Gửi model M3C, size trục, toàn bộ số đo, ảnh phớt, môi chất, nhiệt độ, áp suất và số lượng.

Tư vấn và báo giá phớt M3C

Sealtech Vietnam hỗ trợ đối chiếu M3C Shinsungseal theo mẫu, kích thước và điều kiện hóa chất. Gửi ảnh phớt cũ cùng dữ liệu bơm qua Zalo để kiểm tra cấu hình.
