Phớt cơ khí M1C-M2C

Mã sản phẩm: M1C-M2C

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

Phớt cơ khí M1C & M2C thuộc M-Series của Shinsungseal, sử dụng nhiều lò xo và PTFE packing làm kín phụ. Thiết kế hướng đến acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi tổ hợp vật liệu phù hợp.

Phớt cơ khí M1C & M2C Shinsungseal – Multi-Spring PTFE Packing

Phớt cơ khí M1C & M2C thuộc M-Series của Shinsungseal, sử dụng nhiều lò xo và PTFE packing làm kín phụ. Thiết kế hướng đến acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển khi tổ hợp vật liệu phù hợp.

Dải trục 20–150 mm đáp ứng nhiều bơm hóa chất và thiết bị công nghiệp. Bảng thông số giữ nguyên ký hiệu D, D1, L của phần quay cùng D2, D3, L2, L3, L4 của phần tĩnh để kỹ thuật viên đối chiếu chính xác.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

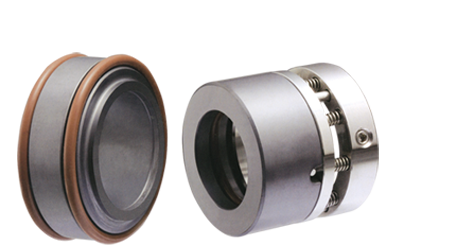

Phớt cơ khí M1C M2C Shinsungseal và bảng kích thước — M1C & M2C: hình sản phẩm, bản vẽ và bảng kích thước trục 20–150 mm.

Thông số vận hành M1C & M2C

Áp suất

Ảnh tài liệu không hiển thị giá trị số; cần xác nhận theo cấu hình đặt hàng.

Nhiệt độ

Từ −100°C đến +250°C.

Vận tốc vòng

Tối đa 15 m/s.

Độ nhớt

Tối đa 300 cP.

Hàm lượng slurry

Tối đa 0,3%.

Đường kính trục

20–150 mm.

Lưu ý kỹ thuật: tài liệu được cung cấp để trống giá trị sau mục Pressure, vì vậy không nên suy đoán áp suất làm việc từ model tương tự. Cần xác nhận với nhà cung cấp theo size, vật liệu và điều kiện vận hành cụ thể.

Đặc điểm cấu tạo

Hạng mục	Cấu hình theo tài liệu	Ý nghĩa
Kiểu phớt	Phớt đơn, nhiều lò xo	Phân bố lực quanh mặt chà khi cụm lò xo sạch.
Ứng dụng	Low pressure use	Áp suất số phải được xác nhận riêng trước khi chọn.
Làm kín phụ	PTFE packing	Kháng nhiều hóa chất, phù hợp dải nhiệt rộng tùy grade.
Biến thể	M1C & M2C	Cần xác nhận đúng model từ phớt cũ hoặc bản vẽ.
Phần tĩnh	D2, D3, L2, L3, L4	Đối chiếu đầy đủ với housing, không chỉ đo trục.

Bảng kích thước M1C & M2C

Size trục	D	D1	L	D2	D3	L2	L3	L4
020	20	34	38	36	42	24	18	2
022	22	36	38	38	44	24	18	2
025	25	39	38	41	47	24	18	2
028	28	42	38	44	50	24	18	2
030	30	44	38	46	52	24	18	2
032	32	46	38	48	54	24	18	2
035	35	49	38	51	57	24	18	2
038	38	54	38	58	64	26	20	2
040	40	56	38	60	66	26	20	2
042	42	58	38	62	68	26	20	2
045	45	61	40	65	71	26	20	2
048	48	64	40	68	74	26	20	2
050	50	66	40	70	76	26	20	2
055	55	71	40	75	81	26	20	2
060	60	76	40	85	91	28	22	2
065	65	83	40	90	96	28	22	2
070	70	88	40	95	101	30	24	2
075	75	95	42	104	110	30	24	2
080	80	100	42	109	115	31	25	2
085	85	105	42	114	120	31	25	2
090	90	110	42	119	125	31	25	2
095	95	115	43	124	130	31	25	2
100	100	120	43	129	135	31	25	2
105	105	125	43	134	140	31	25	2
110	110	132	44	139	145	31	25	2
120	120	144	44	154	160	40	26	2
130	130	154	44	164	170	40	26	2
140	140	165	46	179	185	40	26	2
150	150	180	46	193	200	40	26	2

Đơn vị: mm. D, D1, L thuộc phần quay; D2, D3, L2, L3, L4 thuộc phần tĩnh. L4 giữ cố định 2 mm trong toàn dải. Cần xác nhận M1C hay M2C trước khi đặt hàng.

Các nhóm kích thước phần tĩnh

Dải trục	L2	L3	L4	Ghi chú
20–35 mm	24	18	2	Nhóm nhỏ.
38–55 mm	26	20	2	Nhóm trung bình.
60–65 mm	28	22	2	Seat tăng chiều dài.
70–75 mm	30	24	2	Nhóm chuyển tiếp.
80–110 mm	31	25	2	Nhóm trục lớn.
120–150 mm	40	26	2	Nhóm lớn nhất.

Môi chất và vật liệu lựa chọn

Tài liệu đề cập acid không kết tinh, kiềm, muối, dầu độ nhớt thấp, monomer, hydrocarbon, nước ít slurry và nước biển. Danh sách mang tính định hướng; cặp mặt chà phớt cơ khí, PTFE packing và vật liệu kim loại phải phù hợp nồng độ, nhiệt độ và điều kiện quy trình.

Môi chất	Rủi ro	Dữ liệu cần cung cấp
Acid/kiềm/muối	Ăn mòn, kết tinh	Tên hóa chất, nồng độ, pH, nhiệt độ.
Monomer	Polymer hóa, đóng cặn	Chất ức chế và chu kỳ dừng.
Hydrocarbon/dầu	Bay hơi, coking	Áp suất hơi, độ nhớt và nhiệt độ.
Nước biển	Clorua ăn mòn	Grade kim loại và chế độ vệ sinh.
Nước ít slurry	Mài mòn mặt chà/lò xo	Tỷ lệ, kích thước, độ cứng hạt.

Lựa chọn, lắp đặt và bảo trì

Xác nhận đúng biến thể M1C hoặc M2C.
Đo đường kính trục và toàn bộ D, D1, L, D2, D3, L2, L3, L4.
Gửi tên bơm, tốc độ, ảnh phớt và bản vẽ housing nếu có.
Cung cấp môi chất, nồng độ, áp suất, nhiệt độ, độ nhớt và slurry.
Chọn mặt chà, PTFE packing và kim loại tương thích.
Kiểm tra sleeve, độ đảo trục, ổ bi và độ đồng tâm.
Giữ sạch cụm nhiều lò xo, không làm xước packing hoặc mặt chà.
Lắp đúng chiều dài làm việc; mồi bơm và tránh chạy khô.

Danh mục sản phẩm liên quan

Danh mục	Liên kết Sealtech	Tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Tra theo bơm và size.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC, TC.
Theo ứng dụng	Giải pháp theo môi chất	Hóa chất, dầu, nước biển.
Phân loại	Các loại phớt cơ khí	Phớt đơn, kép, cartridge.
PTFE Seal	Phớt PTFE	Làm kín kháng hóa chất.
Gland Packing	Dây tết chèn	Giải pháp cho thiết bị quay.

FAQ – Câu hỏi thường gặp về M1C & M2C

1. Bảng có bao nhiêu kích thước?

Có 29 size trục từ 20 đến 150 mm.

2. Áp suất làm việc là bao nhiêu?

Ảnh tài liệu không ghi giá trị số sau mục Pressure; cần xác nhận theo cấu hình cụ thể, không lấy thông số model khác thay thế.

3. Dải nhiệt độ của M1C/M2C?

Catalogue nêu từ −100°C đến +250°C khi dùng đúng vật liệu.

4. M1C/M2C có dùng cho nước biển?

Có trong danh sách môi chất nguồn, nhưng phải chọn kim loại phù hợp clorua và kiểm soát kết tinh muối.

5. Có phù hợp chất lỏng nhớt cao?

Catalogue nêu tối đa 300 cP, vì vậy cần model khác nếu độ nhớt vượt giới hạn.

6. Slurry tối đa bao nhiêu?

Tài liệu nêu 0,3%; độ cứng và kích thước hạt cũng phải được đánh giá.

7. Vì sao phớt mới lắp bị rò?

Có thể do sai biến thể, sai size, PTFE xước, lò xo bám cặn, mặt chà bẩn, trục đảo hoặc chạy khô.

8. Cần gửi gì để báo giá?

Gửi model M1C/M2C, size trục, các kích thước, ảnh phớt, môi chất, nhiệt độ, áp suất và số lượng.

Tư vấn và báo giá M1C & M2C

Sealtech Vietnam hỗ trợ đối chiếu M1C/M2C Shinsungseal theo mẫu, bản vẽ và điều kiện vận hành. Gửi ảnh phớt cũ cùng số đo qua Zalo để kiểm tra cấu hình.

Liên hệ Zalo Sealtech Xem Mechanical Seal
