Phớt cơ khí C4G

Mã sản phẩm: C4G

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

Phớt cơ khí C4G thuộc C-Series của Shinsungseal, được mô tả cho ứng dụng áp suất cao. Cấu tạo một lò xo, truyền mô-men bằng clutch và PTFE V-packing giúp sản phẩm phù hợp nhiều bơm hóa chất, dầu nhớt, hydrocarbon và môi chất có hàm lượng slurry cao khi chọn đúng vật liệu.

Phớt cơ khí C4G Shinsungseal – PTFE V-Packing áp suất cao

Phớt cơ khí C4G thuộc C-Series của Shinsungseal, được mô tả cho ứng dụng áp suất cao. Cấu tạo một lò xo, truyền mô-men bằng clutch và PTFE V-packing giúp sản phẩm phù hợp nhiều bơm hóa chất, dầu nhớt, hydrocarbon và môi chất có hàm lượng slurry cao khi chọn đúng vật liệu.

Dải đường kính trục 20–100 mm đáp ứng nhiều cụm bơm công nghiệp. Bảng dưới đây giữ nguyên các ký hiệu kích thước của phần quay và phần tĩnh Type A để thuận tiện đo mẫu, kiểm tra housing và đặt pump mechanical seal thay thế.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

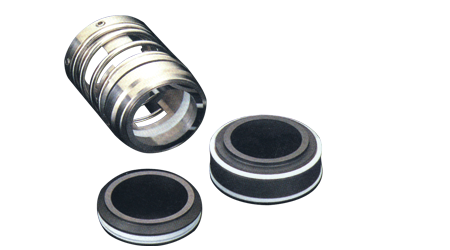

Phớt cơ khí C4G Shinsungseal và bảng kích thước — C4G Shinsungseal: hình sản phẩm, bản vẽ lắp và bảng kích thước 20–100 mm.

Thông số vận hành C4G

Áp suất

Tối đa 30 kgf/cm²G theo tài liệu.

Nhiệt độ

Từ −60°C đến +250°C.

Vận tốc vòng

Tối đa 15 m/s.

Độ nhớt

Tối đa 300.000 cP.

Hàm lượng slurry

Tối đa 7,0%.

Đường kính trục

20–100 mm.

Lưu ý kỹ thuật: không hiểu các giá trị tối đa là điều kiện có thể xuất hiện đồng thời. Khả năng chịu áp, nhiệt và tốc độ thực tế phụ thuộc mặt chà, PTFE V-packing, kim loại, môi chất, độ nhớt, kích thước hạt, làm mát và hệ thống flush/quench.

Đặc điểm cấu tạo phớt C4G

Hạng mục	Cấu hình theo catalogue	Ý nghĩa kỹ thuật
Kiểu sử dụng	High pressure use	Cần kiểm tra áp suất buồng phớt và hệ số PV thực tế.
Lò xo	Một lò xo	Kết cấu gọn, thuận tiện tháo lắp và vệ sinh.
Truyền mô-men	Rotating torque transmitted by clutch	Clutch dẫn động phần quay, phải lắp đúng vị trí.
Làm kín phụ	PTFE V-packing	Kháng nhiều hóa chất, phù hợp nhiệt cao tùy grade PTFE.
Phần tĩnh	Type A	Đối chiếu A, B, L1, L2 và L3 với buồng lắp.

Bảng kích thước phớt cơ khí C4G

Size trục	d	d1	D	L	P	A	B	L1	L2	L3
020	20	16	34	50	7	36	42	24	19	2
022	22	18	36	51	7	38	44	24	19	2
025	25	21	39	53	7	41	47	24	19	2
028	28	24	42	53	7	44	50	24	19	2
030	30	25	44	55	7	46	52	24	19	2
032	32	27	46	55	7	48	54	24	19	2
035	35	30	49	57	7	51	57	24	19	2
038	38	33	54	57	7	58	64	24	19	2
040	40	35	56	59	7	60	66	24	19	2
042	42	37	58	59	7	62	68	24	19	2
045	45	40	61	59	7	65	71	24	19	2
048	48	43	64	66	8	68	74	24	19	2
050	50	45	66	66	8	70	76	24	19	2
052	52	47	68	70	8	72	78	24	19	2
055	55	50	71	70	8	75	81	24	19	2
058	58	53	76	73	8	83	89	24	19	2
060	60	55	78	75	8	85	92	26	21	2
062	62	57	80	75	8	87	94	26	21	2
065	65	60	83	78	8	90	97	26	21	2
068	68	63	86	79	8	93	100	26	21	2
070	70	65	90	80	8	95	102	30	25	2
075	75	70	95	81	9	104	111	30	25	2
080	80	75	100	83	9	109	116	30	25	2
085	85	80	105	84	9	114	121	30	25	2
090	90	85	110	85	9	119	126	30	25	2
095	95	90	115	87	9	124	131	30	25	2
100	100	95	120	88	9	129	137	33	27	2

Đơn vị: mm. Ký hiệu `d, d1, D, L, P` thuộc phần quay; `A, B, L1, L2, L3` thuộc phần tĩnh Type A. Khi thay phớt, cần đối chiếu toàn bộ kích thước chứ không chỉ dựa vào đường kính trục.

Nhóm kích thước phần tĩnh

Dải trục	L1	L2	L3	Ghi chú
20–58 mm	24	19	2	Nhóm size nhỏ và trung bình.
60–68 mm	26	21	2	Phần tĩnh tăng chiều dài.
70–95 mm	30	25	2	Nhóm trục lớn.
100 mm	33	27	2	Size lớn nhất trong bảng.

Vật liệu và môi chất phù hợp

Catalogue đề cập acid kết tinh, kiềm, muối, dầu nhớt, hydrocarbon và chất lỏng có slurry cao. Đây là định hướng, không phải cam kết tương thích cho mọi nồng độ. Cặp mặt chà mechanical seal, grade PTFE, vật liệu kim loại và điều kiện flush cần được xác nhận theo dữ liệu thực tế.

Nhóm môi chất	Rủi ro	Dữ liệu cần cung cấp
Acid/kiềm/muối	Ăn mòn và kết tinh	Tên hóa chất, nồng độ, pH, nhiệt độ.
Dầu nhớt/hydrocarbon	Nhiệt ma sát, coking	Độ nhớt làm việc, phụ gia, điểm chớp cháy.
Slurry	Mài mòn và kẹt cơ cấu	Tỷ lệ, kích thước, độ cứng hạt và flush.
Môi chất nhiệt cao	Biến dạng, giãn nở, mất bôi trơn	Nhiệt độ liên tục/đỉnh, cooling và quench.

Quy trình chọn và lắp đặt

Xác nhận model C4G và đo đúng đường kính trục.
Đối chiếu d, d1, D, L, P của phần quay.
Kiểm tra A, B, L1, L2, L3 của seat Type A.
Cung cấp môi chất, nồng độ, áp suất, nhiệt độ, tốc độ, độ nhớt và hạt.
Chọn mặt chà, PTFE V-packing và kim loại theo hóa chất.
Kiểm tra trục, sleeve, ổ bi, độ đảo và độ đồng tâm trước lắp.
Giữ sạch mặt chà, bảo vệ V-packing và lắp đúng clutch.
Mồi bơm, xả khí, mở flush/quench rồi mới khởi động; tuyệt đối tránh chạy khô.

Danh mục sản phẩm liên quan

Danh mục	Liên kết Sealtech	Nội dung tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Chọn phớt theo bơm và kích thước.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC và TC.
Theo ứng dụng	Giải pháp theo môi chất	Hóa chất, dầu, nước và slurry.
Phân loại	Các loại phớt cơ khí	Phớt đơn, kép, cartridge và bellows.
PTFE Seal	Phớt PTFE	Giải pháp kháng hóa chất và nhiệt.
Gland Packing	Dây tết chèn	Giải pháp làm kín cho thiết bị quay.

FAQ – Câu hỏi thường gặp về C4G

1. C4G có bao nhiêu kích thước?

Bảng catalogue gồm 27 size đường kính trục từ 20 đến 100 mm.

2. C4G chịu áp suất bao nhiêu?

Tài liệu nêu tối đa 30 kgf/cm²G. Áp suất cho phép thực tế còn phụ thuộc nhiệt độ, tốc độ, vật liệu và hệ số PV.

3. Dải nhiệt độ của C4G là bao nhiêu?

Từ −60°C đến +250°C theo catalogue, với điều kiện chọn đúng PTFE, mặt chà và kim loại.

4. PTFE V-packing có ưu điểm gì?

PTFE ma sát thấp và kháng nhiều hóa chất, nhưng phải chọn đúng grade theo nồng độ, nhiệt độ và yêu cầu quy trình.

5. C4G có dùng cho slurry không?

Catalogue nêu tối đa 7%; vẫn phải kiểm tra độ cứng, kích thước hạt, cặp mặt chà và hệ thống flush.

6. C4G có phù hợp dầu nhớt cao không?

Tài liệu nêu độ nhớt tối đa 300.000 cP. Cần đánh giá nhiệt ma sát, tốc độ, khả năng coking và công suất bơm.

7. Vì sao phớt mới lắp vẫn rò?

Nguyên nhân thường gặp là sai kích thước, V-packing xước, clutch lắp sai, mặt chà bẩn, trục đảo, chiều dài làm việc sai hoặc chạy khô.

8. Cần gửi gì để báo giá C4G?

Gửi size trục, toàn bộ kích thước, ảnh phớt, tên bơm, môi chất, áp suất, nhiệt độ, tốc độ và số lượng.

Tư vấn và báo giá phớt C4G

Sealtech Vietnam hỗ trợ đối chiếu C4G Shinsungseal theo mẫu, bản vẽ, kích thước và điều kiện áp suất cao. Hãy gửi ảnh phớt cũ cùng dữ liệu bơm qua Zalo để kiểm tra cấu hình.
