Phớt cơ khí C3E

Mã sản phẩm: C3E

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

Phớt cơ khí C3E thuộc C-Series của Shinsungseal, có kết cấu phớt đơn một lò xo, truyền mô-men quay bằng clutch và sử dụng O-ring cao su tổng hợp làm kín phụ. Thiết kế phục vụ bơm hóa chất, dầu nhớt, hydrocarbon và môi chất có hàm lượng slurry cao khi vật liệu được lựa chọn đúng.

Phớt cơ khí C3E Shinsungseal – Mechanical Seal cho bơm công nghiệp

Phớt cơ khí C3E thuộc C-Series của Shinsungseal, có kết cấu phớt đơn một lò xo, truyền mô-men quay bằng clutch và sử dụng O-ring cao su tổng hợp làm kín phụ. Thiết kế phục vụ bơm hóa chất, dầu nhớt, hydrocarbon và môi chất có hàm lượng slurry cao khi vật liệu được lựa chọn đúng.

Dải đường kính trục 20–100 mm cùng bảng thông số chi tiết giúp kỹ thuật viên đối chiếu phần quay, phần tĩnh Type A và chiều dài lắp đặt trước khi thay phớt cơ khí máy bơm.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

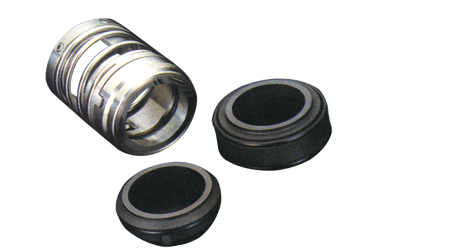

Phớt cơ khí C3E Shinsungseal và bảng kích thước — Phớt C3E: hình sản phẩm, bản vẽ lắp và bảng kích thước đầy đủ 20–100 mm.

Thông số vận hành phớt C3E

Áp suất

Tối đa 30 kgf/cm²G theo catalogue.

Nhiệt độ

Từ −20°C đến +200°C.

Vận tốc vòng

Tối đa 15 m/s.

Độ nhớt

Tối đa 300.000 cP.

Hàm lượng slurry

Tối đa 7,0%.

Đường kính trục

20–100 mm.

Lưu ý: các giới hạn catalogue không mặc định đạt đồng thời. Khả năng vận hành thực tế phụ thuộc tổ hợp mặt chà, elastomer, kim loại, môi chất, nồng độ, nhiệt độ, tốc độ, áp suất buồng phớt, hạt rắn và hệ thống flush.

Cấu tạo và đặc điểm C3E

Hạng mục	Cấu hình theo tài liệu	Ý nghĩa khi lựa chọn
Kiểu phớt	Phớt đơn, một lò xo	Kết cấu gọn, thuận tiện kiểm tra và bảo trì.
Truyền mô-men	Clutch truyền mô-men quay	Giúp phần quay làm việc ổn định khi lắp đúng.
Làm kín phụ	O-ring cao su tổng hợp	Cần chọn NBR, EPDM, FKM hoặc compound thích hợp môi chất.
Phần tĩnh	Type A	Đối chiếu A, B, L1, L2 và L3 với housing.
Môi chất	Acid kết tinh, kiềm, muối, dầu nhớt, hydrocarbon, slurry cao	Phải xác minh tính tương thích hóa học và tính mài mòn.

Bảng kích thước phớt cơ khí C3E

Size trục	d	d1	D	L	g	p	A	B	L1	L2	L3
020	20	16	34	49	36	7	30	36	14	11	4
022	22	18	36	50	38	7	31	38	14	11	4
025	25	21	39	52	41	7	35	41	15	12	4
028	28	24	42	52	44	7	38	44	15	12	4
030	30	25	44	54	46	7	40	46	16	13	4
032	32	27	46	54	48	7	42	48	16	13	4
035	35	30	49	56	51	7	45	51	16	13	4
038	38	33	54	56	58	7	48	54	16	13	4
040	40	35	56	58	60	7	50	56	17	14	4
042	42	37	58	58	62	7	52	58	17	14	4
045	45	40	61	58	65	7	55	61	17	14	4
048	48	42	64	65	68	8	58	64	18	15	4
050	50	43	66	65	70	8	60	66	18	15	4
052	52	47	68	69	72	8	62	68	18	15	4
055	55	50	71	69	75	8	65	71	18	15	4
058	58	53	76	72	83	8	70	76	18	16	4
060	60	55	78	74	85	8	72	78	19	16	4
062	62	57	80	74	87	8	74	80	19	16	4
065	65	60	83	77	90	8	77	83	19	16	4
068	68	63	86	78	93	8	80	86	19	18	4
070	70	65	90	79	95	9	81	90	21	18	4
075	75	70	95	80	104	9	86	95	21	18	4
080	80	75	100	82	109	9	91	100	21	18	4
085	85	80	105	83	114	9	96	105	21	18	4
090	90	85	110	84	119	9	101	110	21	18	4
095	95	90	115	86	124	9	106	115	21	18	4
100	100	95	120	87	129	9	116	125	24	20	4

Đơn vị: mm. Các ký hiệu được giữ nguyên theo bản vẽ nguồn. `d, d1, D, L, g, p` thuộc nhóm phần quay; `A, B, L1, L2, L3` thuộc phần tĩnh Type A. L3 bằng 4 mm trên toàn bộ dải.

Vật liệu và môi chất làm kín

Tài liệu định hướng C3E cho acid dễ kết tinh, kiềm, muối, dầu có độ nhớt, hydrocarbon và chất lỏng có hàm lượng slurry cao. Tuy nhiên, tên gọi môi chất chưa đủ để chốt vật liệu. Với mặt chà phớt cơ khí, SiC/SiC thường được cân nhắc khi có hạt hoặc yêu cầu chống mài mòn; carbon/ceramic phù hợp hơn với nhiều ứng dụng sạch và điều kiện vừa phải. O-ring cần đối chiếu hóa chất: NBR cho dầu thông dụng, EPDM cho nước/hơi và một số hóa chất, FKM cho nhiệt và nhiều loại dầu/hydrocarbon.

Môi chất	Rủi ro kỹ thuật	Thông tin cần kiểm tra
Acid/kiềm/muối	Ăn mòn, kết tinh, trương nở O-ring	Tên hóa chất, nồng độ, pH và nhiệt độ.
Dầu nhớt/hydrocarbon	Nhiệt ma sát, coking, không tương thích elastomer	Độ nhớt ở nhiệt độ làm việc và phụ gia.
Slurry	Mài mòn mặt chà, kẹt lò xo	Tỷ lệ, kích thước, độ cứng hạt và flush.
Môi chất kết tinh	Bám cặn và mở mặt chà	Nhiệt độ kết tinh, chu kỳ dừng và quench.

Cách chọn đúng phớt C3E

Xác nhận model C3E và đường kính trục thực tế.
Đo các kích thước phần quay d, d1, D, L, g và p.
Đối chiếu phần tĩnh Type A theo A, B, L1, L2, L3.
Gửi tên bơm, tốc độ, chiều quay và ảnh phớt cũ.
Cung cấp môi chất, nồng độ, nhiệt độ, áp suất, độ nhớt và hàm lượng hạt.
Chọn cặp mặt chà, vật liệu O-ring và kim loại phù hợp.
Kiểm tra yêu cầu flush, quench hoặc làm mát trước khi chốt cấu hình.

Lắp đặt và bảo trì

Khóa nguồn, xả áp và làm sạch buồng phớt an toàn.
Kiểm tra độ đảo trục, sleeve, ổ bi và độ đồng tâm.
Không chạm tay bẩn hoặc làm xước hai mặt chà.
Bôi trơn O-ring bằng chất tương thích; không dùng dầu tùy tiện.
Lắp đúng chiều clutch và chiều dài làm việc, không nén lò xo quá mức.
Mồi bơm, xả khí và mở hệ thống flush trước khi chạy.
Theo dõi rò rỉ, nhiệt, rung và tiếng ồn trong lần khởi động đầu.

Danh mục sản phẩm liên quan

Sản phẩm/danh mục	Liên kết	Nội dung tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Tra phớt theo bơm và ứng dụng.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC và TC.
Phớt theo ứng dụng	Giải pháp làm kín theo môi chất	Hóa chất, dầu, nước và slurry.
Phân loại phớt	Các loại phớt cơ khí	Phớt đơn, kép, cartridge và bellows.
O-ring	O-ring công nghiệp	NBR, EPDM, FKM và vật liệu đặc biệt.
Gland Packing	Dây tết chèn	Giải pháp làm kín thay thế cho một số bơm.

FAQ – Câu hỏi thường gặp về C3E

1. Phớt C3E có bao nhiêu kích thước?

Bảng gồm 27 size đường kính trục từ 20 đến 100 mm.

2. C3E chịu áp suất và nhiệt độ bao nhiêu?

Catalogue nêu tối đa 30 kgf/cm²G và dải −20 đến +200°C; giới hạn thực tế phụ thuộc vật liệu và điều kiện kết hợp.

3. C3E có dùng cho slurry không?

Tài liệu nêu hàm lượng slurry tối đa 7%. Cần xem thêm kích thước, độ cứng hạt, mặt chà và phương án flush.

4. Loại O-ring nào phù hợp C3E?

NBR, EPDM hoặc FKM được chọn theo môi chất và nhiệt độ; không nên chỉ chọn theo màu O-ring.

5. C3E có dùng cho dầu độ nhớt cao không?

Catalogue nêu độ nhớt tối đa 300.000 cP. Cần đánh giá nhiệt ma sát, tốc độ, khả năng coking và công suất bơm.

6. Vì sao L3 luôn bằng 4 mm?

Đây là thông số phần tĩnh Type A trong toàn dải catalogue; các kích thước khác vẫn thay đổi theo size trục.

7. Vì sao phớt mới thay vẫn bị rò?

Có thể do sai kích thước, O-ring không tương thích, mặt chà bẩn, trục đảo, chiều dài lắp sai, chạy khô hoặc clutch lắp không đúng.

8. Cần gửi thông tin gì để báo giá?

Gửi model C3E, size trục, toàn bộ số đo, ảnh phớt cũ, tên bơm, môi chất, nhiệt độ, áp suất, tốc độ và số lượng.

Tư vấn và báo giá phớt C3E

Sealtech Vietnam hỗ trợ đối chiếu phớt cơ khí C3E Shinsungseal theo mẫu, bản vẽ, bảng kích thước và điều kiện vận hành. Hãy gửi ảnh phớt cũ cùng dữ liệu bơm qua Zalo để được kiểm tra cấu hình.
