Phớt cơ khí C1C-C2C

Mã sản phẩm: C1C

Phí vận chuyển:

Liên hệ báo giá

Mô tả ngắn

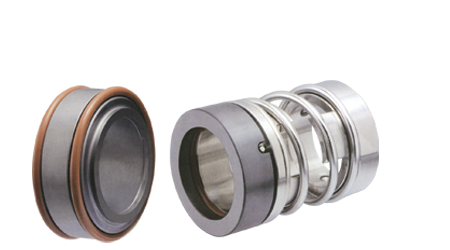

Phớt cơ khí C1C & C2C thuộc C-Series của Shinsungseal, sử dụng một lò xo và cơ cấu clutch truyền mô-men cho phần quay. PTFE V-packing được dùng làm kín thứ cấp, hướng tới các môi chất có độ nhớt cao, dễ kết tinh hoặc yêu cầu khả năng kháng hóa chất phù hợp.

Phớt cơ khí C1C & C2C Shinsungseal – PTFE V-Packing

Dải đường kính trục từ 20 đến 100 mm giúp C1C/C2C đáp ứng nhiều bơm công nghiệp, thiết bị hóa chất, polymer, dầu, bột giấy và sơn. Việc lựa chọn vẫn phải căn cứ bản vẽ, vật liệu mặt chà, loại PTFE, chiều quay và điều kiện vận hành thực tế.

Liên hệ Zalo Sealtech Xem danh mục phớt cơ khí

Phớt cơ khí C1C C2C Shinsungseal và bảng kích thước — C1C & C2C: hình sản phẩm, bản vẽ, điều kiện ứng dụng và bảng size 20–100 mm.

Thông số vận hành C1C & C2C

Áp suất

Tối đa 12 kgf/cm²G theo tài liệu.

Nhiệt độ

Từ −60°C đến +250°C.

Vận tốc vòng

Tối đa 10 m/s.

Độ nhớt

Tối đa 150.000 cP.

Hàm lượng slurry

Tối đa 1,0%.

Đường kính trục

20–100 mm.

Lưu ý kỹ thuật: giới hạn trên là thông số catalogue và không được mặc định áp dụng đồng thời. Phạm vi thực tế còn phụ thuộc vật liệu mặt chà, PTFE V-packing, kim loại, hóa chất, áp suất buồng phớt, nhiệt độ, tốc độ, độ nhớt, tỷ lệ hạt và hệ thống flush/quench.

Đặc điểm cấu tạo

Đặc điểm	Mô tả từ tài liệu	Ý nghĩa vận hành
Kiểu phớt	Phớt đơn, một lò xo	Kết cấu gọn, dễ nhận dạng và bảo trì.
Truyền mô-men	Rotating torque transmitted by clutch	Clutch truyền chuyển động thay vì phụ thuộc riêng ma sát elastomer.
Làm kín thứ cấp	PTFE V-packing	Phù hợp nhiều môi chất hóa chất/nhớt sau khi xác minh grade PTFE.
Dải áp suất	Low pressure use theo mô tả loại	Vẫn phải tuân thủ giới hạn 12 kgf/cm²G của catalogue.
Cấu hình	C1C & C2C	Cần xác nhận biến thể và vật liệu theo đơn hàng.

PTFE V-packing có khả năng kháng nhiều hóa chất và ma sát thấp, nhưng không phải mọi cấp PTFE đều giống nhau. Khi dùng cho nhiệt độ cao, môi chất dễ thấm, hóa chất tinh khiết hoặc ứng dụng thực phẩm/dược phẩm, cần xác nhận compound và chứng nhận cụ thể.

Bảng kích thước phớt C1C & C2C

Đường kính trục	d	D	L	A	B	L1	L2	L3
020	20	34	44	36	42	24	19	2
022	22	36	45	38	44	24	19	2
025	25	39	47	41	47	24	19	2
028	28	42	47	44	50	24	19	2
030	30	44	49	46	52	24	19	2
032	32	46	49	48	54	24	19	2
035	35	49	51	51	57	24	19	2
038	38	54	51	58	64	24	19	2
040	40	56	53	60	66	24	19	2
042	42	58	53	62	68	24	19	2
045	45	61	53	65	71	24	19	2
048	48	64	60	68	74	24	19	2
050	50	66	60	70	76	24	19	2
052	52	68	64	72	78	24	19	2
055	55	71	64	75	81	24	19	2
058	58	76	67	83	89	24	19	2
060	60	78	67	85	92	26	21	2
062	62	80	69	87	94	26	21	2
065	65	83	72	90	97	26	21	2
068	68	86	73	93	100	26	21	2
070	70	90	74	95	102	30	25	2
075	75	95	75	104	111	30	25	2
080	80	100	77	109	116	30	25	2
085	85	105	78	114	121	30	25	2
090	90	110	79	119	126	30	25	2
095	95	115	81	124	131	30	25	2
100	100	120	82	129	137	33	27	2

Đơn vị: mm. d/D/L thuộc phần quay; A/B/L1/L2/L3 thuộc phần tĩnh theo bảng nguồn. L3 giữ cố định 2 mm trong toàn dải, trong khi L1/L2 thay đổi tại các nhóm 60, 70 và 100 mm.

Các nhóm kích thước phần tĩnh

Dải trục	L1	L2	L3	Ghi chú
20–58 mm	24	19	2	Nhóm kích thước tiêu chuẩn nhỏ/trung bình.
60–68 mm	26	21	2	Phần tĩnh tăng chiều dài.
70–95 mm	30	25	2	Nhóm trục lớn.
100 mm	33	27	2	Size lớn nhất trong bảng.

Môi chất tương thích theo tài liệu

Tài liệu đề cập acid dễ kết tinh, kiềm, muối, polymer độ nhớt cao, dầu, chất lỏng, bột giấy, sơn và chất nóng chảy. Danh sách này chỉ là định hướng ứng dụng; khả năng tương thích cuối cùng phụ thuộc vật liệu mặt chà, kim loại, PTFE grade, nồng độ, nhiệt độ và điều kiện quy trình.

Nhóm môi chất	Rủi ro chính	Dữ liệu cần cung cấp
Acid/kiềm/muối kết tinh	Kết tinh tại mặt chà, ăn mòn	Tên hóa chất, nồng độ, nhiệt độ, flush.
Polymer nhớt cao	Nhiệt ma sát, đóng rắn, lực cản	Độ nhớt, nhiệt độ hóa mềm/đông đặc.
Dầu	Độ nhớt thay đổi theo nhiệt	Loại dầu, phụ gia, nhiệt độ.
Bột giấy/slurry	Hạt mài mòn và tắc nghẽn	Tỷ lệ hạt, kích thước hạt, flush.
Sơn	Dung môi, pigment, đóng màng	Thành phần sơn và thời gian dừng.
Chất nóng chảy	Đông đặc khi dừng, nhiệt cao	Nhiệt độ vận hành/đông đặc, tracing.

Cách lựa chọn C1C/C2C

Đo đường kính trục và đối chiếu d, D, L của phần quay.
Đo A, B, L1, L2, L3 của phần tĩnh và housing.
Xác định đúng biến thể C1C hay C2C theo bản vẽ/model cũ.
Cung cấp chiều quay, loại bơm và ảnh phớt đã tháo.
Ghi môi chất, nồng độ, pH, độ nhớt, tỷ lệ hạt và nhiệt độ.
Xác nhận vật liệu mặt chà, kim loại và PTFE V-packing.
Kiểm tra yêu cầu flush, quench, heating jacket hoặc tracing.

Lắp đặt và bảo trì

Ngắt nguồn, xả áp, làm nguội và vệ sinh môi chất an toàn.
Kiểm tra trục, sleeve, ổ bi, độ đảo và độ đồng tâm.
Không làm xước PTFE V-packing hoặc mặt chà.
Kiểm tra clutch ăn khớp đúng và truyền mô-men tự do.
Cài đúng chiều dài làm việc, tránh nén lò xo quá mức.
Khởi động hệ thống flush/heating trước nếu quy trình yêu cầu.
Mồi đầy, xả khí và tránh chạy khô.
Giám sát rò rỉ, nhiệt, rung và xu hướng tăng mô-men.

Danh mục sản phẩm liên quan

Danh mục	Liên kết Sealtech	Nội dung tham khảo
Mechanical Seal	Phớt cơ khí công nghiệp	Tra phớt theo ứng dụng và kích thước.
Mặt chà	Mechanical Seal Faces	Carbon, Ceramic, SiC và TC.
Theo ứng dụng	Chọn phớt theo môi chất	Hóa chất, dầu, bùn và chất nhớt.
Phân loại	Các loại mechanical seal	Phớt đơn, kép, cartridge, bellows.
PTFE Seal	Phớt PTFE	Giải pháp làm kín kháng hóa chất.
Gland Packing	Dây tết chèn	Giải pháp khác cho bơm chất nhớt.
O-ring	O-ring công nghiệp	Vật liệu làm kín thứ cấp.

FAQ – Câu hỏi thường gặp về C1C & C2C

1. C1C/C2C có bao nhiêu kích thước?

Bảng gồm 27 size đường kính trục từ 20 đến 100 mm.

2. Phớt chịu áp suất và nhiệt độ bao nhiêu?

Catalogue nêu áp suất tối đa 12 kgf/cm²G và nhiệt độ từ −60 đến +250°C, tùy cấu hình vật liệu.

3. PTFE V-packing có ưu điểm gì?

PTFE có ma sát thấp và kháng nhiều hóa chất, nhưng grade cụ thể phải phù hợp môi chất, nhiệt độ và yêu cầu chứng nhận.

4. C1C/C2C có dùng cho polymer độ nhớt cao không?

Tài liệu nêu độ nhớt tối đa 150.000 cP. Cần kiểm tra nhiệt, tốc độ, khả năng đóng rắn và hệ thống gia nhiệt/flush.

5. Có dùng cho môi chất kết tinh không?

Tài liệu có đề cập, nhưng phải thiết kế flush/quench và chọn vật liệu để hạn chế tinh thể tích tụ tại mặt chà.

6. Hàm lượng slurry tối đa là bao nhiêu?

Catalogue nêu tối đa 1,0%; kích thước và tính mài mòn của hạt cũng ảnh hưởng mạnh đến tuổi thọ.

7. Vì sao phớt mới lắp vẫn rò?

Nguyên nhân có thể là sai size, V-packing xước, clutch không ăn khớp, mặt chà bẩn, trục đảo, chạy khô hoặc vật liệu không tương thích.

8. Cần gửi gì để báo giá C1C/C2C?

Gửi model C1C/C2C, size trục, d/D/L, A/B/L1/L2/L3, ảnh phớt, môi chất, độ nhớt, nhiệt độ, áp suất và số lượng.

Tư vấn và báo giá phớt C1C/C2C

Sealtech Vietnam hỗ trợ đối chiếu C1C & C2C Shinsungseal theo mẫu, bảng kích thước, PTFE V-packing và điều kiện hóa chất/độ nhớt. Hãy gửi ảnh, số đo và dữ liệu quy trình qua Zalo.
