Rod Seal K151 – High Pressure Chevron Seal cho hệ thống áp suất cao

Rod Seal K151, còn gọi là K151 High Pressure Chevron Seal, là dòng phốt làm kín dạng chevron áp suất cao, chuyên dùng cho các hệ thống cần khả năng chịu áp tốt, làm việc ổn định với nước, dầu khoáng và hỗn hợp nước – dầu. Đây là dạng phốt làm kín một chiều gồm 3 chi tiết chính: vòng dẫn hướng/đỡ bằng nhựa nhiệt dẻo, vòng làm kín bằng vải cotton gia cường NBR và vòng back-up bằng PTFE.

So với các dòng chevron ring đơn giản, K151 có kết cấu hoàn chỉnh hơn nhờ kết hợp nhiều vật liệu trong cùng một bộ phốt. Mỗi chi tiết đảm nhiệm một chức năng riêng: vòng POM giúp định vị và hỗ trợ chịu tải, vòng Cotton Fabric NBR tạo khả năng làm kín chính, còn vòng PTFE back-up giúp chống đùn và tăng độ ổn định khi làm việc dưới áp suất cao.

Cấu tạo và nguyên lý làm việc của Rod Seal K151

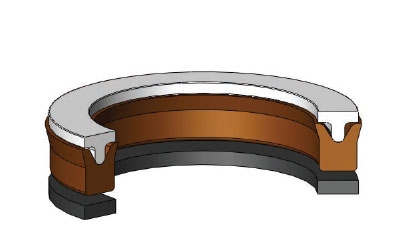

Rod Seal K151 là bộ phốt chevron 3 chi tiết. Phần vòng đỡ bằng POM có nhiệm vụ định hình, giúp phốt ổn định trong rãnh và hỗ trợ phân bố lực. Phần vòng làm kín chính bằng Cotton Fabric NBR tạo khả năng chịu áp, chịu mài mòn và làm kín trong môi trường nước, nước pha dầu hoặc dầu khoáng. Phần PTFE back-up ring hỗ trợ chống đùn vật liệu khi hệ thống chịu áp suất cao.

Khi áp suất tác động lên phốt, biên dạng chevron giúp môi phốt tăng lực ép lên bề mặt làm kín. Nhờ đó, K151 có khả năng thích ứng tốt với sự thay đổi áp suất trong hệ thống. Đây là lý do dòng phốt này thường được sử dụng cho các thiết bị có áp suất dao động, áp suất cao hoặc môi trường vận hành khắc nghiệt.

Ưu điểm nổi bật của High Pressure Chevron Seal K151

• Chịu thay đổi áp suất tốt: phù hợp với hệ thống có áp suất dao động hoặc tải làm việc không ổn định.
• Tuổi thọ cao: vòng làm kín Cotton Fabric NBR gia cường giúp tăng độ bền so với nhiều loại phốt vải thông thường.
• Làm việc được với nước: phù hợp cho nước, nước pha dầu và cả dầu khoáng.
• Dễ lắp đặt: thiết kế dùng cho rãnh mở, thuận tiện khi bảo trì và thay thế.
• Có vòng back-up PTFE: giúp hạn chế hiện tượng đùn phốt khi làm việc dưới áp suất cao.
• Cấu tạo 3 chi tiết chắc chắn: tăng khả năng ổn định trong rãnh và cải thiện hiệu quả làm kín.

Ứng dụng của Rod Seal K151

K151 High Pressure Chevron Seal được thiết kế cho những ứng dụng cần khả năng làm kín chắc chắn trong môi trường áp suất cao. Sản phẩm đặc biệt phù hợp với các hệ thống dùng nước, nước pha dầu hoặc dầu khoáng, nơi phốt phải chịu biến động áp suất và điều kiện làm việc nặng.

• Thiết bị rửa áp lực cao và hệ thống vệ sinh công nghiệp.
• Cụm bơm, xi lanh hoặc thiết bị làm kín sử dụng nước và nước pha dầu.
• Hệ thống thủy lực áp suất cao dùng dầu khoáng.
• Máy móc công nghiệp cần phốt chevron chịu áp và tuổi thọ cao.
• Các ứng dụng cần kết hợp khả năng làm kín, chống đùn và định vị phốt ổn định.

Thông số vật liệu Rod Seal K151

Điều kiện làm việc khuyến nghị

Lưu ý: Các thông số trên là giá trị tối đa theo điều kiện khuyến nghị. Khi chọn phốt cho hệ thống thực tế, cần kiểm tra thêm áp suất làm việc liên tục, áp suất đỉnh, kiểu rãnh lắp, điều kiện bôi trơn, nhiệt độ, độ nhám bề mặt và khe hở lắp ráp.

Yêu cầu độ nhám bề mặt khi lắp K151

Hướng dẫn lắp đặt Rod Seal K151

Rod Seal K151 được khuyến nghị lắp trong rãnh mở. Vì đây là bộ phốt gồm nhiều chi tiết, khi lắp đặt cần đảm bảo đúng thứ tự, đúng chiều và không làm trầy xước các bề mặt làm kín. Trước khi lắp, phốt nên được bôi một lớp dầu hệ thống mỏng để giảm ma sát ban đầu.

• Làm sạch rãnh lắp, bề mặt ty/trục và khu vực tiếp xúc trước khi lắp.
• Kiểm tra bavia, cạnh sắc, vết xước, móp méo hoặc sai lệch kích thước trong rãnh.
• Dụng cụ lắp nên làm bằng vật liệu mềm, không có cạnh sắc.
• Lắp đúng thứ tự các chi tiết POM, Cotton Fabric NBR và PTFE back-up ring.
• Bôi dầu hệ thống lên phốt trước khi lắp để tránh làm xước môi phốt.
• Không dùng tua vít hoặc vật nhọn chọc trực tiếp vào môi phốt.
• Sau khi lắp, kiểm tra phốt nằm đều trong rãnh và không bị kẹt, vênh hoặc xoắn.

Lưu ý kỹ thuật khi sử dụng K151

Nhờ sử dụng vật liệu Cotton Fabric NBR được gia cường đặc biệt, K151 có tuổi thọ cao hơn so với nhiều loại phốt vải cotton thông thường. Cấu trúc có thêm vòng PTFE back-up giúp bộ phốt phù hợp hơn với các ứng dụng áp suất cao, nơi vật liệu làm kín dễ bị đùn nếu không có chi tiết hỗ trợ.

Trong quá trình sử dụng, cần chú ý tình trạng bề mặt trục, khe hở lắp và mức độ ổn định áp suất. Nếu bề mặt trượt bị xước, rãnh lắp có cạnh sắc hoặc hệ thống làm việc vượt quá điều kiện khuyến nghị, phốt có thể bị mòn nhanh, rò rỉ hoặc biến dạng sớm.

Bảng kích thước Rod Seal K151

Bảng dưới đây là kích thước tham khảo cho dòng K151 High Pressure Chevron Seal. Khi đặt hàng, nên cung cấp mã K151 hoặc các thông số chính gồm đường kính trong d, đường kính ngoài D, chiều rộng rãnh B, bề rộng phốt b và kích thước n để được kiểm tra chính xác.

Cách chọn đúng Rod Seal K151

Để chọn đúng Rod Seal K151, cần xác định chính xác kích thước rãnh lắp và điều kiện vận hành thực tế. Các thông số quan trọng gồm đường kính trong d, đường kính ngoài D, chiều rộng rãnh B, bề rộng phốt b và kích thước n.

Nếu thay thế phốt cũ, không nên chỉ đo phốt đã tháo ra vì phốt có thể bị mòn, nén ép hoặc biến dạng sau thời gian dài sử dụng. Tốt nhất nên đo lại rãnh lắp thực tế, kiểm tra bản vẽ kỹ thuật hoặc gửi mẫu phốt cho Sealtech Vietnam để được đối chiếu chính xác.

Dấu hiệu nên thay K151 High Pressure Chevron Seal

• Hệ thống xuất hiện rò rỉ dầu, nước hoặc hỗn hợp nước – dầu.
• Phốt bị mòn, nứt, xơ lớp vải hoặc biến dạng.
• Vòng PTFE back-up bị mòn, gãy hoặc mất khả năng chống đùn.
• Áp suất làm việc không còn ổn định như ban đầu.
• Bề mặt ty/trục bị xước hoặc có dấu hiệu cắt phá môi phốt.
• Bộ phốt cũ bị chai cứng, mất đàn hồi hoặc không còn tạo lực làm kín tốt.

Vì sao nên chọn Rod Seal K151 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp nhiều dòng phốt thủy lực, rod seal, piston seal, chevron seal, V-ring seal, phốt bụi, back-up ring và vật liệu làm kín công nghiệp. Với sản phẩm Rod Seal K151, khách hàng có thể gửi mã phốt, bản vẽ rãnh lắp, kích thước thực tế hoặc mẫu phốt cũ để được hỗ trợ kiểm tra và tư vấn đúng chủng loại.

Đối với các hệ thống áp suất cao hoặc làm việc với nước, nước pha dầu và dầu khoáng, việc chọn đúng biên dạng phốt, vật liệu và kích thước rãnh là yếu tố rất quan trọng. K151 là lựa chọn phù hợp cho những ứng dụng cần khả năng chịu áp, chống đùn và tuổi thọ làm việc cao hơn so với nhiều dạng phốt đơn thông thường.
