Cấu tạo của Oil Seal TC

Oil seal TC, hay còn gọi là phốt dầu TC, là loại phớt chặn dầu có thiết kế 2 môi làm kín. Đây là dòng oil seal được sử dụng rất phổ biến trong motor, hộp số, bơm, máy công nghiệp, thiết bị cơ khí và các cụm trục quay.

1. Phần cao su bên ngoài

Phần cao su là lớp bao phủ bên ngoài oil seal, thường được làm từ các vật liệu như NBR, Viton/FKM, Silicone hoặc EPDM tùy theo môi trường làm việc. Lớp cao su này giúp oil seal lắp kín vào lỗ vỏ máy, đồng thời tạo độ đàn hồi để bù sai lệch nhỏ giữa phớt và vị trí lắp.

2. Môi chặn dầu chính

Đây là phần quan trọng nhất của oil seal TC. Môi chặn dầu chính tiếp xúc trực tiếp với bề mặt trục quay. Khi trục hoạt động, môi phớt ôm sát trục để giữ dầu hoặc mỡ bôi trơn bên trong thiết bị, hạn chế rò rỉ ra ngoài.

3. Môi chắn bụi phụ

Điểm đặc trưng của oil seal TC là có thêm môi chắn bụi phụ. Môi này nằm phía ngoài, có nhiệm vụ ngăn bụi, nước, hơi ẩm, bùn đất hoặc tạp chất từ môi trường bên ngoài xâm nhập vào bên trong ổ trục.

4. Lò xo giữ lực ép

Bên trong môi chặn dầu chính có một vòng lò xo. Lò xo này giúp duy trì lực ép ổn định của môi phớt lên bề mặt trục. Khi oil seal làm việc lâu ngày và môi phớt bị mòn nhẹ, lò xo vẫn hỗ trợ giữ cho môi phớt bám sát trục để duy trì khả năng làm kín.

5. Khung kim loại

Khung kim loại nằm bên trong thân oil seal, thường được làm từ thép. Bộ phận này giúp oil seal giữ được hình dạng, tăng độ cứng vững và giúp phớt không bị biến dạng khi ép vào lỗ lắp.

6. Các kích thước cơ bản của Oil Seal TC

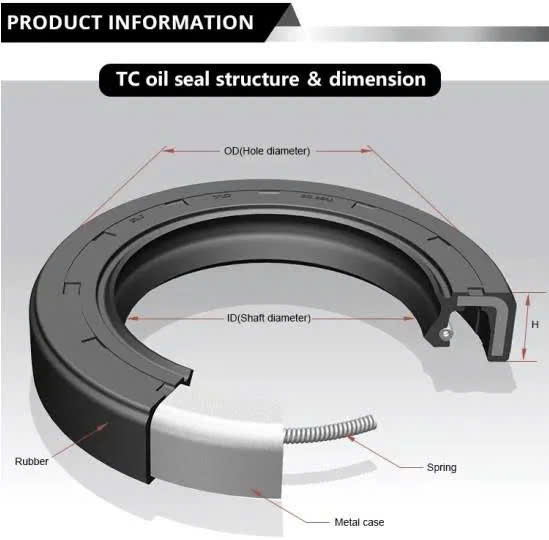

Oil seal TC thường được ghi kích thước theo dạng: ID x OD x H.

• ID: Đường kính trong, tương ứng với đường kính trục.
• OD: Đường kính ngoài, tương ứng với đường kính lỗ lắp trên vỏ máy.
• H: Chiều cao hoặc bề dày của oil seal.

Ví dụ: Oil seal TC 35x52x7 nghĩa là đường kính trục 35mm, đường kính lỗ lắp 52mm và chiều cao phớt 7mm.

Nguyên lý làm việc của Oil Seal TC

Khi trục quay, môi chặn dầu chính của oil seal TC tiếp xúc nhẹ với bề mặt trục. Lớp dầu mỏng giữa môi phớt và trục giúp giảm ma sát, hạn chế sinh nhiệt và duy trì khả năng làm kín. Trong khi đó, môi chắn bụi phụ bảo vệ khu vực làm kín khỏi bụi bẩn bên ngoài.

Nhờ có thiết kế 2 môi, oil seal TC vừa có khả năng chặn dầu bên trong, vừa có khả năng chắn bụi bên ngoài. Vì vậy, loại phớt này được dùng rộng rãi hơn so với một số loại oil seal một môi trong các môi trường làm việc thông thường.

Ứng dụng của Oil Seal TC

• Motor điện và motor giảm tốc.
• Hộp số công nghiệp.
• Bơm dầu, bơm nước, bơm công nghiệp.
• Máy nén khí, quạt công nghiệp.
• Trục quay, bạc đạn, gối đỡ.
• Máy cơ khí, máy sản xuất, máy nông nghiệp và máy công trình.

Lưu ý khi chọn Oil Seal TC

• Chọn đúng kích thước ID x OD x H.
• Chọn đúng vật liệu theo môi chất: dầu, nước, mỡ, hóa chất hoặc nhiệt độ cao.
• Kiểm tra bề mặt trục không bị xước, rỗ hoặc mòn thành rãnh.
• Không lắp khô, nên bôi một lớp dầu mỏng lên môi phớt trước khi lắp.
• Không dùng vật sắc nhọn làm rách môi phớt.
• Lắp đúng chiều: môi có lò xo thường quay về phía cần giữ dầu.
