Phớt piston ODI type – Phớt thủy lực PUR cho xy lanh công nghiệp
Phớt piston ODI type là dòng phớt làm kín chuyên dùng cho piston trong xy lanh thủy lực. Sản phẩm có nhiệm vụ ngăn dầu thủy lực rò rỉ qua khe hở giữa piston và thành xy lanh, giúp hệ thống duy trì áp suất, ổn định lực đẩy và giảm hao hụt hiệu suất trong quá trình vận hành.
Mô tả ngắn: Phớt piston ODI type vật liệu Iron Rubber PUR U801, dùng cho xy lanh thủy lực, có bảng kích thước, mã phớt và mã backup ring BRT3/BRN3 để kiểm tra khi thay thế.
1. Giới thiệu chung về phớt piston ODI type
Trong xy lanh thủy lực, piston là chi tiết chịu áp lực và tạo chuyển động chính. Nếu phớt piston bị mòn, dầu sẽ rò rỉ nội bộ từ khoang áp cao sang khoang áp thấp, làm xy lanh yếu lực, nóng dầu và vận hành không ổn định. Vì vậy, chọn đúng phớt piston là bước quan trọng khi sửa chữa hoặc thiết kế xy lanh.
ODI type là dòng Special Packings for Piston Seals, dùng cho các vị trí piston cần độ kín tốt, khả năng chịu mài mòn cao và có thể kết hợp với backup ring để chống đùn phớt khi áp suất lớn.
2. Giải thích mã sản phẩm ODI type
ODI
Kiểu phớt piston, thuộc nhóm special packing dùng cho piston seal.
FUxxxxH0
Mã phớt packing part number theo catalogue.
D
Đường kính ngoài danh nghĩa của phớt.
d
Đường kính trong danh nghĩa của phớt.
h
Chiều cao phớt.
U801
Ký hiệu vật liệu Iron Rubber PUR.
BRT3 / BRN3
Dòng backup ring dùng kết hợp với phớt ODI.
3. Cấu tạo phớt piston ODI type
Thân phớt PUR
Thân phớt được làm từ vật liệu PUR có khả năng đàn hồi, chịu dầu và chịu mài mòn tốt.
Môi làm kín
Môi phớt tiếp xúc với thành xy lanh, tạo lực ép làm kín khi piston chuyển động.

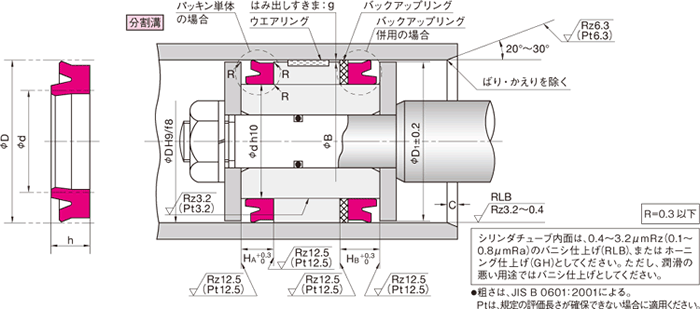

Rãnh lắp piston
Phớt ODI được lắp trong rãnh piston, cần đúng kích thước Ha, Hb, ØD1, C theo bảng kỹ thuật.
Backup ring
Backup ring hỗ trợ chống đùn phớt khi làm việc áp suất cao hoặc khe hở lắp đặt lớn.
4. Thông số kỹ thuật
| Hạng mục | Thông số | Ghi chú |
|---|---|---|
| Loại phớt | ODI type | Phớt piston thủy lực |
| Nhóm sản phẩm | Special Packings for Piston Seals | Dùng cho piston seal |
| Vật liệu | Iron Rubber PUR | Polyurethane chịu mài mòn |
| Ký hiệu vật liệu | U801 | Theo catalogue ODI type |
| Môi trường làm việc | Dầu thủy lực | Kiểm tra thêm theo loại dầu thực tế |
| Backup ring | BRT3 / BRN3 | Dùng khi áp suất cao hoặc khe hở lớn |
| Đơn vị kích thước | mm | D, d, h, Ha, Hb, ØD1, C, t |
5. Bảng kiểm tra kích thước phớt piston ODI type
Bảng dưới đây đã được chỉnh dạng vừa khung giao diện, không có thanh cuộn ngang. Khi đặt hàng cần kiểm tra đồng thời kích thước D, d, h, kích thước rãnh lắp và mã backup ring nếu sử dụng.
| D ĐK ngoài |
d ĐK trong |
h Cao |
Ha | Hb | ØD1 | C | t | Mã phớt | BRT3 19YF |
BRN3 80NP |
|---|---|---|---|---|---|---|---|---|---|---|
| 35 | 22 | 10 | 11 | 13 | 34 | 3.5 | 2 | FU2156H0 | GN6449V0 | GN911101 |
| 35 | 25 | 6 | 7 | 9 | 34 | 3.5 | 2 | ※FU0418H0 | GN0781V0 | GN911501 |
| 35 | 25 | 8 | 9 | 11 | 34 | 3.5 | 2 | ※FU0419H0 | GN0781V0 | GN911501 |
| 35.5 | 25.5 | 6 | 7 | 9 | 34.5 | 3.5 | 2 | FU0448H0 | GN6454V0 | GN911701 |
| 35.5 | 25.5 | 8 | 9 | 11 | 34.5 | 3.5 | 2 | FU0449H0 | GN6454V0 | GN911701 |
| 38 | 25 | 10 | 11 | 13 | 37 | 3.5 | 2 | FU0466H0 | GN6453V0 | GN911601 |
| 40 | 25 | 9 | 10 | 12 | 39 | 3.5 | 2 | FU0485H0 | GN6591V0 | GN980000 |
| 40 | 25 | 10 | 11 | 13 | 39 | 3.5 | 3 | FU0486H0 | GN6591V0 | GN980000 |
| 40 | 27 | 8 | 9 | 12 | 39 | 3.5 | 3 | FU0488H0 | GN6455V0 | GN911801 |
| 40 | 27 | 10 | 11 | 14 | 39 | 3.5 | 3 | FU0489H0 | GN6455V0 | GN911801 |
| 40 | 30 | 8 | 9 | 12 | 39 | 3.5 | 3 | FU0491H0 | GN6361V0 | GN912201 |
| 41 | 28 | 10 | 11 | 14 | 40 | 3.5 | 3 | FU2158H0 | GN6458V0 | GN912101 |
| 43 | 30 | 10 | 11 | 14 | 42 | 3.5 | 3 | FU2159H0 | GN6459V0 | GN912301 |
| 44.5 | 31.5 | 10 | 11 | 14 | 43.5 | 3.5 | 3 | FU2160H0 | GN6461V0 | GN912501 |
| 45 | 30 | 9 | 10 | 13 | 44 | 3.5 | 3 | FU0559H0 | GN7061V0 | GN980100 |
| 45 | 30 | 10 | 11 | 14 | 44 | 3.5 | 3 | FU0560H0 | GN7061V0 | GN980100 |
| 45 | 32 | 8 | 9 | 12 | 44 | 3.5 | 3 | FU0561H0 | GN7242V0 | GN980200 |
| 45 | 32 | 10 | 11 | 14 | 44 | 3.5 | 3 | FU0562H0 | GN7242V0 | GN980200 |
| 45 | 35 | 8 | 9 | 12 | 44 | 3.5 | 3 | FU0564H0 | GN6463V0 | GN912701 |
| 50 | 34 | 10 | 11 | 14 | 49 | 4 | 3 | FU0608H0 | GN6462V0 | GN912601 |
| 50 | 34 | 12 | 13 | 16 | 49 | 4 | 3 | FU0609H0 | GN6462V0 | GN912601 |
| 50 | 35 | 9 | 10 | 13 | 49 | 4 | 3 | FU0610H0 | GN0816V0 | GN912801 |
| 50 | 35 | 10 | 11 | 14 | 49 | 4 | 3 | FU0611H0 | GN0816V0 | GN912801 |
| 50 | 35 | 12 | 13 | 16 | 49 | 4 | 3 | FU2161H0 | GN0816V0 | GN912801 |
| 50 | 40 | 8 | 9 | 12 | 49 | 4 | 3 | FU0614H0 | GN6465V0 | GN913101 |
| 55 | 40 | 9 | 10 | 13 | 54 | 4 | 3 | FU0689H0 | GN6759V0 | GN994800 |
| 55 | 40 | 10 | 11 | 14 | 54 | 4 | 3 | FU0690H0 | GN6759V0 | GN994800 |
| 55 | 45 | 8 | 9 | 12 | 54 | 4 | 3 | FU0693H0 | GN6467V0 | GN913301 |
| 56 | 40 | 10 | 11 | 14 | 55 | 4 | 3 | FU0716H0 | GN6466V0 | GN913201 |
| 56 | 40 | 12 | 13 | 16 | 55 | 4 | 3 | FU0717H0 | GN6466V0 | GN913201 |
| 56 | 41 | 9 | 10 | 13 | 55 | 4 | 3 | FU0718H0 | GN0835V0 | GN994900 |
| 56 | 41 | 10 | 11 | 14 | 55 | 4 | 3 | FU0719H0 | GN0835V0 | GN994900 |
| 56 | 46 | 8 | 9 | 12 | 55 | 4 | 3 | FU0721H0 | GN7243V0 | GN978201 |
| 60 | 45 | 9 | 10 | 13 | 59 | 4 | 3 | FU0740H0 | GN0845V0 | GN995000 |
| 60 | 45 | 10 | 11 | 14 | 59 | 4 | 3 | FU0741H0 | GN0845V0 | GN995000 |
| 60 | 50 | 8 | 9 | 12 | 59 | 4 | 3 | FU0743H0 | GN6302V0 | GN913801 |
| 61 | 45 | 12 | 13 | 16 | 60 | 4 | 3 | FU2163H0 | GN6469V0 | GN913501 |
| 63 | 47 | 10 | 11 | 14 | 62 | 4 | 3 | FU0779H0 | GN6471V0 | GN913701 |
| 63 | 47 | 12 | 13 | 16 | 62 | 4 | 3 | FU0780H0 | GN6471V0 | GN913701 |
| 63 | 48 | 9 | 10 | 13 | 62 | 4 | 3 | FU0781H0 | GN0853V0 | GN995100 |
| 63 | 48 | 10 | 11 | 14 | 62 | 4 | 3 | FU0782H0 | GN0853V0 | GN995100 |
| 63 | 53 | 8 | 9 | 12 | 62 | 4 | 3 | FU0785H0 | GN6413V0 | GN914001 |
| 65 | 50 | 9 | 10 | 13 | 64 | 4 | 3 | FU0804H0 | GN6439V0 | GN995200 |
| 65 | 50 | 10 | 11 | 14 | 64 | 4 | 3 | FU0805H0 | GN6439V0 | GN995200 |
| 65 | 55 | 8 | 9 | 12 | 64 | 4 | 3 | FU0808H0 | GN6472V0 | GN914101 |
| 66 | 50 | 12 | 13 | 16 | 65 | 4 | 3 | FU2164H0 | GN6329V0 | GN913901 |
| 69 | 53 | 12 | 13 | 16 | 68 | 4 | 3 | FU0836H0 | GN7008V0 | GN980300 |
| 70 | 50 | 12 | 13 | 16 | 69 | 5 | 3 | FU0842H0 | GN6592V0 | GN952900 |
| 70 | 55 | 9 | 10 | 13 | 69 | 5 | 3 | FU0844H0 | GN6408V0 | GN980400 |
| 70 | 55 | 10 | 11 | 14 | 69 | 5 | 3 | FU0845H0 | GN6408V0 | GN980400 |
| 70 | 60 | 8 | 9 | 12 | 69 | 5 | 3 | FU0847H0 | GN6444V0 | GN914401 |
| 71 | 51 | 12 | 13 | 16 | 70 | 5 | 3 | FU0872H0 | GN0862V0 | GN980500 |
| 71 | 55 | 10 | 11 | 14 | 70 | 5 | 3 | FU0873H0 | GN6473V0 | GN914201 |
| 71 | 55 | 12 | 13 | 16 | 70 | 5 | 3 | FU0874H0 | GN6473V0 | GN914201 |
| 71 | 56 | 9 | 10 | 13 | 70 | 5 | 3 | FU0875H0 | GN7247V0 | GN980600 |
| 71 | 56 | 10 | 11 | 14 | 70 | 5 | 3 | FU0876H0 | GN7247V0 | GN980600 |
| 71 | 61 | 8 | 9 | 12 | 70 | 5 | 3 | FU0878H0 | GN7248V0 | GN978301 |
| 75 | 55 | 12 | 13 | 16 | 74 | 5 | 3 | FU0894H0 | GN7249V0 | GN980700 |
| 75 | 60 | 9 | 10 | 13 | 74 | 5 | 3 | FU0895H0 | GN6363V0 | GN980800 |
| 75 | 60 | 10 | 11 | 14 | 74 | 5 | 3 | FU0896H0 | GN6363V0 | GN980800 |
| 75 | 65 | 8 | 9 | 12 | 74 | 5 | 3 | FU0898H0 | GN6479V0 | GN914901 |
| 76 | 60 | 12 | 13 | 16 | 75 | 5 | 3 | FU2165H0 | GN6476V0 | GN914601 |
| 80 | 60 | 12 | 13 | 16 | 79 | 5 | 3 | FU0929H0 | GN0886V1 | GN995300 |
| 80 | 64 | 10 | 11 | 14 | 79 | 5 | 3 | FU0931H0 | GN6478V0 | GN914801 |
| 80 | 64 | 12 | 13 | 16 | 79 | 5 | 3 | FU0932H0 | GN6478V0 | GN914801 |
| 80 | 65 | 9 | 10 | 13 | 79 | 5 | 3 | FU0933H0 | GN6364V0 | GN975401 |
| 80 | 65 | 10 | 11 | 14 | 79 | 5 | 3 | FU0934H0 | GN6364V0 | GN975401 |
| 80 | 70 | 8 | 9 | 12 | 79 | 5 | 3 | FU0937H0 | GN6362V1 | GN909201 |
| 90 | 70 | 12 | 13 | 16 | 89 | 5 | 3 | FU1014H0 | GN0910V0 | GN915101 |
| 90 | 75 | 10 | 11 | 14 | 89 | 5 | 3 | FU1018H0 | GN6443V0 | GN975701 |
| 95 | 75 | 15 | 16 | 19 | 94 | 5 | 3 | FU1046H0 | GN0920V0 | GN915401 |
| 100 | 80 | 12 | 13 | 16 | 98 | 5 | 3 | FU1072H0 | GN0927V0 | GN915601 |
| 110 | 90 | 15 | 16 | 19 | 108 | 5 | 3 | FU1150H0 | GN0939V0 | GN915901 |
| 125 | 105 | 16 | 17 | 20 | 123 | 5 | 3 | FU1245H0 | GN0959V0 | GN916501 |
| 140 | 120 | 16 | 17 | 20 | 138 | 5 | 3 | FU1318H0 | GN0982V0 | GN916901 |
| 150 | 130 | 16 | 17 | 20 | 148 | 6.5 | 3 | FU1354H0 | GN6925V0 | GN933501 |
| 150 | 135 | 10 | 11 | 14 | 148 | 6.5 | 3 | FU1357H0 | GN6666V0 | GN953901 |
| 160 | 135 | 19 | 20 | 23 | 158 | 6.5 | 3 | FU2170H0 | GN6492V0 | GN917201 |
| 160 | 140 | 16 | 17 | 20 | 158 | 6.5 | 3 | FU1402H0 | GN1002V0 | GN966800 |
| 170 | 145 | 20 | 21 | 24 | 168 | 6.5 | 3 | FU1437H0 | GN6496V0 | GN917601 |
| 180 | 155 | 20 | 21 | 25 | 178 | 6.5 | 4 | FU1476H0 | GN1016V0 | GN917901 |
| 190 | 170 | 16 | 17 | 21 | 188 | 6.5 | 4 | FU1510H0 | GN6985V0 | GN981600 |
| 200 | 175 | 20 | 21 | 25 | 198 | 6.5 | 4 | FU1538H0 | GN1031V0 | GN918601 |
| 220 | 195 | 20 | 21 | 25 | 218 | 6.5 | 4 | FU1593H0 | GN7253V0 | GN981900 |
| 240 | 215 | 20 | 21 | 25 | 238 | 6.5 | 4 | FU1654H0 | GN7256V0 | GN957400 |
| 250 | 230 | 16 | 17 | 21 | 248 | 6.5 | 4 | FU1676H0 | GN6510V0 | GN904701 |
| 260 | 235 | 16 | 17 | 21 | 258 | 6.5 | 4 | FU1698H0 | GN7257V0 | GN982100 |
| 260 | 235 | 19 | 20 | 24 | 258 | 6.5 | 4 | FU1699H0 | GN7257V0 | GN982100 |
| 260 | 240 | 16 | 17 | 21 | 258 | 6.5 | 4 | FU1701H0 | GN6511V0 | GN919801 |
| 270 | 245 | 16 | 17 | 21 | 268 | 6.5 | 4 | FU1715H0 | GN7258V0 | GN967500 |
| 270 | 245 | 19 | 20 | 24 | 268 | 6.5 | 4 | FU1716H0 | GN7258V0 | GN967500 |
| 270 | 250 | 16 | 17 | 21 | 268 | 6.5 | 4 | FU1718H0 | GN6512V0 | GN919901 |
| 275 | 250 | 19 | 20 | 24 | 273 | 6.5 | 4 | FU2176H0 | GN1078V0 | GN920001 |
| 275 | 250 | 20 | 21 | 25 | 273 | 7.5 | 4 | FU2189H0 | GN1078V0 | GN920001 |
| 280 | 250 | 19 | 20 | 24 | 278 | 7.5 | 4 | FU1729H0 | GN6197V0 | GN943201 |
| 280 | 255 | 19 | 20 | 24 | 278 | 7.5 | 4 | FU1731H0 | GN6513V0 | GN920101 |
| 290 | 260 | 19 | 20 | 24 | 288 | 7.5 | 4 | FU1744H0 | GN1083V0 | GN943101 |
| 290 | 265 | 19 | 20 | 24 | 288 | 7.5 | 4 | FU1746H0 | GN6318V0 | GN920301 |
| 297 | 265 | 24 | 25 | 29 | 295 | 7.5 | 4 | FU2177H0 | GN6515V0 | GN920401 |
| 297 | 265 | 25 | 26 | 30 | 295 | 7.5 | 4 | FU2190H0 | GN6515V0 | GN920401 |
| 300 | 270 | 19 | 20 | 24 | 298 | 7.5 | 4 | FU1758H0 | GN1089V0 | GN920601 |
| 300 | 270 | 24 | 25 | 29 | 298 | 7.5 | 4 | FU2178H0 | GN1089V0 | GN920601 |
| 300 | 270 | 25 | 26 | 30 | 298 | 7.5 | 4 | FU1759H0 | GN1089V0 | GN920601 |
| 300 | 275 | 19 | 20 | 24 | 298 | 7.5 | 4 | FU1761H0 | GN6517V0 | GN920701 |
| 312 | 280 | 24 | 25 | 29 | 310 | 7.5 | 4 | FU2193H0 | GN6519V0 | GN920901 |
| 332 | 300 | 24 | 25 | 29 | 330 | 7.5 | 4 | FU2194H0 | GN6522V0 | GN921201 |
Ghi chú: Dấu “※” thể hiện giới hạn áp suất chịu được áp dụng theo ghi chú catalogue. Khi đặt hàng thực tế nên đối chiếu thêm phớt cũ, bản vẽ xy lanh và điều kiện vận hành.
6. Vật liệu phớt phù hợp
Vật liệu tiêu chuẩn của ODI type là Iron Rubber PUR – U801. PUR phù hợp cho phớt piston vì có độ bền mài mòn tốt, khả năng chịu dầu thủy lực và giữ độ đàn hồi ổn định trong quá trình piston chuyển động lặp lại.
| Vật liệu | Đặc điểm | Môi trường phù hợp | Lưu ý |
|---|---|---|---|
| PUR / PU | Chịu mài mòn, đàn hồi tốt | Dầu thủy lực, xy lanh công nghiệp | Vật liệu tiêu chuẩn của ODI type |
| NBR | Chịu dầu, giá kinh tế | Dầu khoáng thông thường | Không phải vật liệu chuẩn của bảng ODI này |
| FKM | Chịu nhiệt, chịu hóa chất tốt | Nhiệt độ cao, dầu đặc biệt | Cần kiểm tra lại thiết kế rãnh |
| PTFE | Ma sát thấp, chịu hóa chất | Ứng dụng đặc biệt | Thường cần thiết kế riêng |
7. Dấu hiệu cần thay phớt piston ODI type
- Xy lanh yếu lực, tụt tải hoặc không giữ được áp.
- Piston chuyển động giật, không đều hoặc phản hồi chậm.
- Dầu thủy lực nóng nhanh do rò rỉ nội bộ.
- Áp suất hệ thống tăng nhưng lực đầu ra không đạt.
- Khi tháo ra thấy phớt mòn môi, nứt, rách hoặc bị đùn mép.
Nếu phớt mới nhanh hư lại, cần kiểm tra lòng xy lanh, piston, khe hở rãnh và độ nhám bề mặt trước khi lắp tiếp.
8. Ưu điểm khi thay đúng phớt ODI type
Khôi phục áp suất
Giảm rò rỉ nội bộ, giúp xy lanh đạt lại lực làm việc.
Giảm hao dầu
Hạn chế thất thoát dầu và giảm nhiệt phát sinh trong hệ thống.
Tăng tuổi thọ xy lanh
Giảm mài mòn bất thường giữa piston, phớt và thành xy lanh.
Giảm thời gian dừng máy
Chọn đúng mã giúp sửa chữa nhanh, tránh tháo lắp nhiều lần.
9. Hướng dẫn lắp đặt phớt piston ODI type
- Đo lại kích thước D, d, h và đối chiếu với mã phớt trong bảng.
- Vệ sinh sạch rãnh piston, loại bỏ phớt cũ, cặn dầu và ba via.
- Kiểm tra lòng xy lanh, không để vết xước sâu hoặc cạnh sắc.
- Bôi trơn nhẹ phớt bằng dầu thủy lực sạch trước khi lắp.
- Lắp đúng chiều môi phớt theo hướng áp suất làm việc.
- Lắp backup ring BRT3 hoặc BRN3 nếu hệ thống có áp cao.
- Chạy thử áp thấp trước, sau đó mới tăng áp theo điều kiện vận hành.
10. Ứng dụng
- Xy lanh thủy lực công nghiệp.
- Máy ép, máy dập, máy nâng hạ.
- Máy công trình, xe nâng, cơ cấu ben thủy lực.
- Thiết bị cơ khí tự động và dây chuyền sản xuất.
- Các cụm piston cần làm kín dầu thủy lực ổn định.
11. Sản phẩm liên quan
12. Khi nào nên dùng phớt ODI type?
- Khi xy lanh dùng dầu thủy lực và cần làm kín piston.
- Khi phớt cũ có mã ODI hoặc biên dạng tương đương.
- Khi cần vật liệu PUR chịu mài mòn tốt.
- Khi hệ thống có nguy cơ đùn phớt và cần dùng backup ring.
- Khi xy lanh yếu lực do rò rỉ nội bộ qua piston.
13. Câu hỏi thường gặp
ODI type là phớt gì?
ODI type là phớt piston thủy lực thuộc nhóm special packing, dùng để làm kín giữa piston và thành xy lanh.
Vật liệu tiêu chuẩn của ODI type là gì?
Vật liệu tiêu chuẩn là Iron Rubber PUR, ký hiệu U801.
Khi nào cần dùng backup ring?
Backup ring nên dùng khi áp suất cao hoặc khe hở lắp đặt có nguy cơ làm phớt bị đùn mép.
Chọn phớt ODI theo thông số nào?
Cần kiểm tra D, d, h, kích thước rãnh Ha, Hb, ØD1, C và mã backup ring nếu có.
14. Kết luận và liên hệ
Phớt piston ODI type là lựa chọn phù hợp cho xy lanh thủy lực cần khả năng làm kín ổn định, chống mài mòn và có thể kết hợp backup ring để tăng độ bền ở điều kiện áp suất cao. Khi thay thế, nên đối chiếu đầy đủ kích thước và mã phớt để tránh lắp sai, gây rò rỉ hoặc hư phớt sớm.
Thông tin liên hệ Sealtech Vietnam
Sealtech Vietnam chuyên tư vấn và cung cấp phớt thủy lực, phớt piston, phớt ty, phớt gạt bụi, O-ring, backup ring, wear ring và vật liệu làm kín kỹ thuật cho thiết bị công nghiệp.
Email: info@sealtech.com.vn
Hotline/Zalo: +84 946 265 720
Website: https://sealtech.vn
