Rod Seal K01-5 – Bộ phốt V-Pack cho xy lanh thủy lực công nghiệp
Rod Seal K01-5 là dòng bộ phốt ty dạng V-Pack dùng cho xy lanh thủy lực. Sản phẩm được cấu tạo từ các vòng phốt chữ V bằng NBR Cotton, chuyên dùng để làm kín ty, chống xì dầu và giữ áp trong hệ thống thủy lực. Với thiết kế nhiều lớp, K01-5 giúp tăng khả năng làm kín ở cả áp suất thấp và áp suất làm việc cao.
Trong thực tế sửa chữa, K01-5 thường được dùng cho các xy lanh bị xì dầu đầu ty, tụt áp, yếu lực, phốt cũ bị chai cứng, bộ phốt V-Pack bị mòn hoặc rò dầu sau thời gian dài làm việc. Dòng phốt này đặc biệt phù hợp cho các thiết bị thủy lực trong ngành cơ khí, luyện kim, máy ép, máy nâng hạ và các hệ thống làm việc tải nặng.
Rod Seal K01-5 là gì?

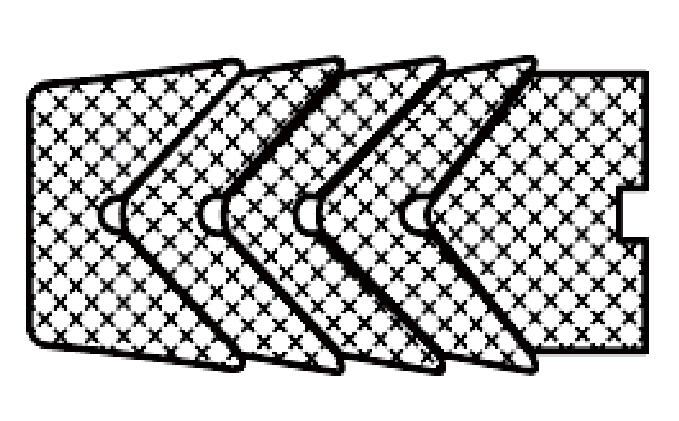

K01-5 là bộ phốt V-Pack dùng cho ty xy lanh thủy lực. Khác với phốt một môi thông thường, K01-5 gồm nhiều vòng chữ V xếp chồng lên nhau. Khi có áp suất dầu, các vòng chữ V sẽ bung ép vào bề mặt ty và thành rãnh, tạo ra nhiều lớp chặn dầu liên tiếp.
Nhờ kết cấu này, K01-5 có khả năng làm kín tốt, đặc biệt trong các xy lanh có tải nặng hoặc cần duy trì áp ổn định. Tuy nhiên, để phốt làm việc bền, cần kiểm tra đúng đường kính trong Ød1, đường kính ngoài ØD1, rãnh L, khe hở F, độ rơ bạc dẫn hướng và bề mặt ty trước khi lắp.
Công dụng chính của Rod Seal K01-5
- Chống xì dầu đầu ty: ngăn dầu thủy lực rò ra ngoài khi ty chuyển động.
- Giữ áp cho xy lanh: hạn chế tụt tải, yếu lực hoặc mất áp khi vận hành.
- Làm kín nhiều lớp: các vòng chữ V tạo nhiều điểm tiếp xúc làm kín liên tiếp.
- Giảm rò rỉ ở áp suất thấp: vòng NBR giúp tăng khả năng ôm ty ngay cả khi áp chưa cao.
- Phù hợp tải nặng: dùng tốt trong xy lanh thủy lực công nghiệp, máy ép, thiết bị nâng và ngành luyện kim.
- Dễ thay thế theo kích thước: đặt hàng theo chuẩn K01-5 - Ød1 x ØD1 x L.
Thông số kỹ thuật Rod Seal K01-5
| Tên sản phẩm | Rod Seal K01-5 / V-Pack Set K01-5 |
| Kiểu phốt | Hydraulic cylinder Vee Pack Set / Bộ phốt ty chữ V |
| Cấu tạo | Bộ phốt chữ V nhiều lớp, gồm các vòng NBR Cotton xếp chồng |
| Vật liệu | NBR Cotton |
| Môi chất phù hợp | Dầu khoáng, HFA 5/95 Water Base Fluid, nước |
| Dải nhiệt độ | Dầu khoáng: -30 đến +120°C; HFA/nước: +5 đến +60°C |
| Tốc độ làm việc | ≤ 0.5 m/s |
| Áp suất làm việc | 250 bar |
| Khe hở tối đa F | F ≤ 0.2 mm |
| Ký hiệu đặt hàng | K01-5 - Ød1 x ØD1 x L |
Bảng điều kiện làm việc của Rod Seal K01-5
| Vật liệu | Môi chất truyền động | Nhiệt độ | Tốc độ | Áp suất | Khe hở tối đa F |
|---|---|---|---|---|---|
| NBR Cotton | Mineral Oil / Dầu khoáng | -30 đến +120°C | ≤ 0.5 m/s | 250 bar | F ≤ 0.2 mm |
| HFA 5/95 Water Base Fluid, Water / Nước | +5 đến +60°C | ≤ 0.5 m/s | 250 bar | F ≤ 0.2 mm |

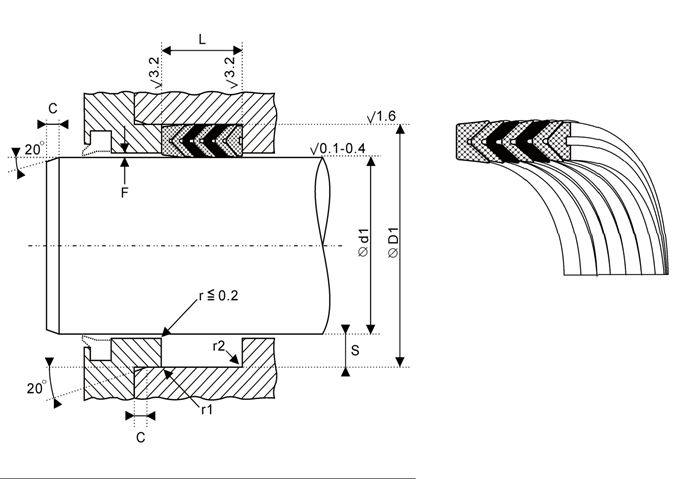

Thông số rãnh lắp, vát mép và bề mặt hoàn thiện
| Ød1 ≤ | 60 | 120 | 180 | 250 | 450 |
|---|---|---|---|---|---|
| C ≥ | 4 | 5 | 6.5 | 7.5 | 10 |
| r1 ≤ | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| r2 ≤ | 0.8 | 0.8 | 0.8 | 1.6 | 1.6 |
| Thông số | Giá trị khuyến nghị |
|---|---|
| Vát mép lắp phốt | 20° theo bản vẽ lắp |
| Dung sai Ød1 | E8/h9 |
| Dung sai ØD1 | H10 |
| Dung sai L | +0.25 / 0 |
| Độ nhám bề mặt ty | Ra 0.4 – 0.8 µm, Rt ≤ 4 µm |
Vì sao Rod Seal K01-5 bị xì dầu?
K01-5 là bộ phốt V-Pack có khả năng làm kín tốt, nhưng nếu xy lanh có lỗi cơ khí thì phốt mới vẫn có thể rò dầu. Các lỗi thường gặp nhất gồm lắp sai chiều bộ vòng, ty xước, rãnh mòn, khe hở F quá lớn, bạc dẫn hướng rơ, dầu bẩn hoặc chọn sai kích thước.
1. Lắp sai chiều các vòng chữ V
Bộ V-Pack phải được lắp đúng chiều theo hướng áp suất. Nếu các vòng chữ V bị lắp ngược, môi phốt không bung đúng hướng, dẫn đến xì dầu hoặc không giữ áp.
Cách xử lý: xác định phía áp suất dầu, lắp đúng chiều từng vòng và kiểm tra lại thứ tự bộ phốt trước khi đóng nắp xy lanh.
2. Ty xy lanh bị xước làm mòn phốt nhanh
Ty xước dọc, rỗ, tróc crom hoặc có ba via sẽ cắt mép phốt khi ty ra vào. Với bộ phốt nhiều lớp, một vòng bị hỏng sẽ làm các vòng còn lại chịu tải nhiều hơn và nhanh xì dầu.
Cách xử lý: đánh bóng, phục hồi hoặc thay ty nếu bề mặt đã hư nặng.
3. Rãnh lắp sai kích thước hoặc bị mòn
K01-5 cần rãnh đủ chiều rộng L để các vòng chữ V làm việc đúng. Nếu rãnh quá rộng, phốt thiếu lực ép; nếu rãnh quá hẹp, phốt bị nén quá mức và nhanh nóng, nhanh mòn.
Cách xử lý: đo lại Ød1, ØD1 và L trực tiếp trên xy lanh, không chỉ đo theo bộ phốt cũ đã chai hoặc biến dạng.
4. Khe hở F vượt tiêu chuẩn
Theo thông số, K01-5 yêu cầu khe hở F ≤ 0.2 mm. Nếu bạc dẫn hướng mòn làm ty bị rơ, khe hở tăng lên, phốt dễ bị đùn, mẻ mép và rò dầu.
Cách xử lý: kiểm tra bạc dẫn hướng, độ rơ ty và khe hở F. Nếu bạc mòn cần thay bạc trước khi lắp phốt mới.
5. Dầu thủy lực bẩn làm hỏng phốt
Dầu lẫn mạt kim loại, bụi, nước hoặc cặn bẩn sẽ mài mòn các vòng phốt. Khi phốt mòn không đều, xy lanh bắt đầu rò dầu, yếu lực và tụt áp.
Cách xử lý: kiểm tra lọc dầu, vệ sinh thùng dầu, thay dầu bẩn và làm sạch rãnh phốt trước khi lắp.
Bảng kích thước Rod Seal K01-5
Bảng dưới đây thể hiện các kích thước Rod Seal K01-5 theo Ød1, ØD1 và L. Trong đó Ød1 là đường kính trong theo ty, ØD1 là đường kính ngoài theo rãnh và L là chiều rộng bộ phốt.
| Ød1 | ØD1 | L |
|---|---|---|
| 8 | 18 | 18.5 |
| 10 | 20 | 18.5 |
| 12 | 22 | 18.5 |
| 12.75 | 25.4 | 19.05 |
| 13.5 | 25 | 16.5 |
| 14 | 24 | 18.5 |
| 15 | 25 | 18.5 |
| 15 | 32 | 25 |
| 16 | 26 | 18.5 |
| 18 | 28 | 18.5 |
| 18 | 32 | 23.5 |
| 19.05 | 28.5 | 17.46 |
| 20 | 30 | 18.5 |
| 20 | 32 | 22.5 |
| 20.62 | 33.32 | 33.32 |
| 22 | 32 | 18.5 |
| 22 | 34 | 22.5 |
| 22.22 | 34.92 | 19.05 |
| 25 | 37 | 22.5 |
| 25 | 40 | 22.5 |
| 28 | 40 | 22.5 |
| 28 | 43 | 22.5 |
| 30 | 42 | 22.5 |
| 30 | 45 | 22.5 |
| 30 | 50 | 37 |
| 31.75 | 44.45 | 25.4 |
| 32 | 44 | 22.5 |
| 32 | 47 | 22.5 |
| 35 | 47 | 22.5 |
| 35 | 50 | 22.5 |
| 36 | 48 | 22.5 |
| 36 | 51 | 22.5 |
| 38.1 | 50.8 | 25.4 |
| 38.1 | 53.98 | 25.4 |
| 40 | 52 | 22.5 |
| 40 | 55 | 22.5 |
| 40 | 56 | 22.5 |
| 42 | 54 | 22.5 |
| 42 | 57 | 22.5 |
| 44.45 | 57.15 | 25.4 |
| 44.45 | 63.5 | 38.1 |
| 44.45 | 69.85 | 50.8 |
| 45 | 60 | 22.5 |
| 45 | 62 | 26 |
| 45 | 65 | 22.5 |
| 47 | 65 | 33 |
| 48 | 63 | 22.5 |
| 50 | 65 | 22.5 |
| 50 | 70 | 30 |
| 50.8 | 63.5 | 25.4 |
| 50.8 | 65 | 25.4 |
| 50.8 | 66.67 | 25.4 |
| 50.8 | 69.85 | 25.4 |
| 53.98 | 69.85 | 28.5 |
| 55 | 67 | 24 |
| 55 | 70 | 22.5 |
| 55 | 75 | 30 |
| 56 | 71 | 22.5 |
| 56 | 72 | 49 |
| 56 | 76 | 37 |
| 57.16 | 76.2 | 25.4 |
| 60 | 75 | 22.5 |
| 60 | 80 | 37 |
| 60 | 85 | 37 |
| 63 | 78 | 22.5 |
| 63 | 83 | 37 |
| 63.5 | 76.2 | 28.5 |
| 63.5 | 78 | 40 |
| 63.5 | 78 | 41 |
| 63.5 | 79.37 | 28.5 |
| 63.5 | 82.55 | 28.5 |
| 65 | 80 | 22.5 |
| 65 | 85 | 40 |
| 69.85 | 88.9 | 31.75 |
| 70 | 85 | 22.5 |
| 70 | 90 | 40 |
| 75 | 87 | 25 |
| 75 | 90 | 22.5 |
| 75 | 95 | 40 |
| 75 | 100 | 34 |
| 76.2 | 88.9 | 25.4 |
| 76.2 | 95.25 | 31.75 |
| 76.2 | 101.6 | 38.1 |
| 80 | 95 | 22.5 |
| 80 | 100 | 40 |
| 82.55 | 101.6 | 31.75 |
| 85 | 100 | 22.5 |
| 85 | 105 | 40 |
| 88.9 | 104.8 | 28.5 |
| 88.9 | 107.95 | 30.16 |
| 88.9 | 114.3 | 38.1 |
| 90 | 105 | 22.5 |
| 90 | 110 | 26 |
| 90 | 110 | 40 |
| 95 | 120 | 50 |
| 95.25 | 114.3 | 30.16 |
| 100 | 115 | 30 |
| 100 | 120 | 40 |
| 101.6 | 127 | 38.1 |
| 105 | 120 | 30 |
| 105 | 125 | 40 |
| 105 | 130 | 40 |
| 107.95 | 127 | 31.75 |
| 107.95 | 130.18 | 38.1 |
| 110 | 125 | 30 |
| 110 | 130 | 40 |
| 114.3 | 133.36 | 31.75 |
| 114.3 | 139.7 | 38.1 |
| 115 | 130 | 30 |
| 115 | 135 | 46 |
| 115 | 140 | 30 |
| 120 | 140 | 49 |
| 120 | 145 | 46 |
| 125 | 140 | 34 |
| 125 | 150 | 46 |
| 127 | 158.75 | 60 |
| 130 | 155 | 42.5 |
| 135 | 160 | 40 |
| 135 | 160 | 55 |
| 140 | 155 | 34 |
| 140 | 165 | 46 |
| 150 | 170 | 40 |
| 150 | 180 | 60 |
| 160 | 180 | 40 |
| 160 | 190 | 60 |
| 165 | 195 | 50.5 |
| 180 | 200 | 40 |
| 180 | 210 | 60 |
| 190 | 220 | 42 |
| 200 | 220 | 40 |
| 200 | 230 | 60 |
| 209.55 | 228.6 | 38.1 |
| 210 | 240 | 50 |
| 215 | 245 | 41 |
| 240 | 260 | 46 |
| 240 | 270 | 60 |
| 250 | 270 | 42 |
| 260 | 290 | 60 |
| 290 | 320 | 35 |
| 300 | 330 | 60 |
| 310 | 340 | 60 |
| 320 | 350 | 60 |
| 320 | 360 | 46 |
| 330 | 360 | 60 |
| 360 | 390 | 60 |
| 360 | 400 | 55 |
| 370 | 400 | 55 |
| 400 | 430 | 46 |
| 400 | 440 | 65 |
| 420 | 460 | 80 |
| 440 | 480 | 68 |
| 450 | 490 | 65 |
Ghi chú ký hiệu: chữ thường trong catalog là hệ mét, chữ nghiêng là hệ inch. Ký hiệu đặt hàng: K01-5 - Ød1 x ØD1 x L. Với bộ V-Pack, nên gửi mẫu cũ hoặc hình rãnh lắp để đối chiếu số lượng vòng, chiều rộng L và chiều lắp chính xác.
Cách chọn Rod Seal K01-5 đúng cho xy lanh
- Đo đúng đường kính ty: Ød1 phải khớp với đường kính ty thực tế.
- Đo đúng đường kính rãnh: ØD1 cần đúng với rãnh lắp trong nắp xy lanh.
- Kiểm tra chiều rộng L: bộ V-Pack có nhiều vòng nên L sai sẽ làm bộ phốt quá lỏng hoặc quá chặt.
- Kiểm tra khe hở F: K01-5 yêu cầu F ≤ 0.2 mm để tránh đùn phốt.
- Kiểm tra bề mặt ty: ty xước, rỗ, cong hoặc tróc crom sẽ làm phốt nhanh hư.
- Kiểm tra môi chất và nhiệt độ: dùng đúng môi trường dầu khoáng, HFA hoặc nước theo giới hạn kỹ thuật.
- Không chọn theo cảm tính: cùng Ød1 nhưng ØD1 và L khác nhau vẫn không lắp được.
Hướng dẫn lắp Rod Seal K01-5 hạn chế xì dầu
- Xả hết áp suất trong xy lanh trước khi tháo lắp.
- Tháo bộ phốt cũ và ghi nhớ thứ tự từng vòng chữ V.
- Vệ sinh sạch rãnh, loại bỏ cặn dầu, vụn phốt và mạt kim loại.
- Kiểm tra ty, bạc dẫn hướng, độ rơ và khe hở F.
- Bo cạnh sắc, xử lý ba via để tránh cắt mép phốt.
- Bôi trơn nhẹ bằng dầu sạch trước khi lắp.
- Lắp đúng chiều các vòng chữ V theo hướng áp suất.
- Chạy thử ở áp thấp, sau đó tăng áp dần để kiểm tra rò rỉ.
Câu hỏi thường gặp về Rod Seal K01-5
Rod Seal K01-5 dùng để làm gì?
K01-5 dùng làm bộ phốt ty V-Pack cho xy lanh thủy lực, giúp chặn dầu, giữ áp và hạn chế xì dầu tại đầu ty.
Rod Seal K01-5 chịu áp bao nhiêu?
Theo bảng thông số, Rod Seal K01-5 có áp suất làm việc 250 bar trong điều kiện lắp đúng rãnh và khe hở F ≤ 0.2 mm.
Rod Seal K01-5 chịu nhiệt bao nhiêu?
Với dầu khoáng, K01-5 làm việc trong khoảng -30 đến +120°C. Với HFA/nước, dải nhiệt độ phù hợp là +5 đến +60°C.
K01-5 khác gì H07 hoặc PSE?
K01-5 là bộ V-Pack NBR Cotton dùng cho xy lanh thủy lực 250 bar. H07 là phốt ty nhiều môi dạng header ring và V-rings, còn PSE là bộ thay thế V-Pack gồm seal ring, TPE backup ring và POM anti-extrusion ring. Không nên thay thế qua lại nếu chưa kiểm tra rãnh.
Vì sao thay K01-5 mới vẫn bị xì dầu?
Nguyên nhân thường do ty xước, bạc dẫn hướng mòn, khe hở F lớn, lắp sai chiều vòng chữ V, rãnh sai kích thước hoặc dầu thủy lực bẩn.
