1. Giới thiệu chung về phớt gạt bụi DKB type

Phớt gạt bụi là chi tiết nằm ở vị trí ngoài cùng của cụm nắp xy lanh. Khi ty xy lanh hoạt động, bề mặt ty thường tiếp xúc trực tiếp với môi trường bên ngoài. Nếu không có phớt gạt bụi phù hợp, bụi, nước, bùn hoặc cặn bẩn có thể đi vào trong xy lanh, làm xước ty, hỏng phớt ty và làm nhiễm bẩn dầu thủy lực.

DKB type là dòng phớt gạt bụi có vỏ kim loại, thường dùng trong các cụm xy lanh thủy lực có kết cấu lắp dạng tấm chặn hoặc vòng chặn. Vật liệu NBR giúp phớt có độ đàn hồi tốt, còn vỏ SPCC giúp giữ phớt ổn định trong rãnh lắp.

2. Giải thích mã sản phẩm DKB type

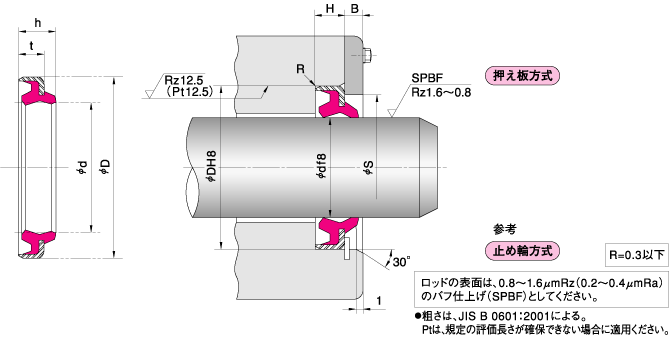

3. Cấu tạo phớt gạt bụi DKB type

4. Thông số kỹ thuật

5. Bảng kiểm tra kích thước phớt DKB type

Bảng dưới đây được biên soạn lại từ catalogue DKB type trong hình. Khi chọn phớt, cần kiểm tra đúng đường kính trong d, đường kính ngoài D, chiều dày t, chiều cao h, chiều cao rãnh H, ØS, B và mã NOK part number.

Ghi chú: Bảng kích thước dùng để đối chiếu nhanh theo catalogue. Khi thay thực tế cần kiểm tra thêm rãnh lắp, hệ tấm chặn/vòng chặn, độ đồng tâm và tình trạng bề mặt ty.

6. Vật liệu phớt phù hợp

DKB type sử dụng phần môi gạt bằng Nitrile rubber NBR A795 kết hợp vỏ kim loại SPCC. NBR phù hợp với môi trường dầu thủy lực thông dụng, có độ đàn hồi tốt, trong khi vỏ kim loại giúp phớt định vị chắc hơn trong rãnh lắp.

7. Dấu hiệu cần thay phớt gạt bụi DKB

• Bụi, nước hoặc bùn bám nhiều quanh miệng xy lanh.
• Ty xy lanh có vết xước, vết rỗ hoặc vệt bẩn kéo vào trong.
• Môi gạt NBR bị chai cứng, nứt, rách hoặc không còn ôm sát ty.
• Vỏ kim loại SPCC bị móp, gỉ, lỏng hoặc bung khỏi rãnh lắp.
• Phớt ty bên trong nhanh hỏng, dầu thủy lực nhanh bẩn.
• Thiết bị làm việc ngoài trời, môi trường bụi bẩn hoặc có nước rửa thường xuyên.

8. Ưu điểm khi thay đúng phớt DKB type

9. Hướng dẫn lắp đặt phớt DKB type

1. Xác định đường kính ty xy lanh để chọn đúng kích thước d.
2. Đo đường kính rãnh lắp để kiểm tra D.
3. Kiểm tra chiều dày t, chiều cao h, chiều cao rãnh H, ØS và B.
4. Xác định hệ lắp là pressure plate system hoặc circlip system theo bản vẽ cụm xy lanh.
5. Vệ sinh sạch rãnh lắp, loại bỏ phớt cũ, gỉ sét, ba via và cặn bẩn.
6. Kiểm tra bề mặt ty; nếu ty xước sâu nên xử lý trước khi lắp phớt mới.
7. Ép phớt vào rãnh đều lực, tránh làm móp vỏ kim loại SPCC.
8. Sau khi lắp, chạy thử hành trình ty để kiểm tra phớt có cạ, kẹt hoặc bung khỏi rãnh không.

10. Ứng dụng

• Xy lanh thủy lực công nghiệp.
• Máy ép, máy dập, máy nâng hạ.
• Xe nâng, xe cơ giới, thiết bị công trình.
• Xy lanh làm việc trong môi trường bụi, nước, bùn hoặc tạp chất.
• Cụm ty xy lanh cần phớt gạt bụi có vỏ kim loại chắc chắn.
• Hệ thống cần phớt NBR thông dụng cho môi trường dầu thủy lực phổ biến.

11. Sản phẩm liên quan

Các liên kết dưới đây là nhóm sản phẩm nội bộ có thông tin kỹ thuật liên quan đến phớt gạt bụi DKB, giúp người đọc tra thêm phớt làm kín, vòng dẫn hướng và phụ kiện thường dùng khi sửa chữa xy lanh.

12. Khi nào nên dùng DKB type?

13. Câu hỏi thường gặp

14. Kết luận và liên hệ

Phớt gạt bụi DKB type là lựa chọn phù hợp cho xy lanh thủy lực cần phớt gạt bụi NBR có vỏ kim loại, giúp ngăn bụi bẩn, nước và tạp chất đi vào cụm phớt ty. Chọn đúng mã DKB giúp bảo vệ phớt làm kín, giảm xước ty và kéo dài tuổi thọ hệ thống thủy lực.
