SNY-Packings – Phốt ty thủy lực lắp rãnh liền khối
SNY-Packings là dòng phốt ty thủy lực dùng để làm kín tại vị trí ty xi lanh, phù hợp cho hệ thống thủy lực công nghiệp cần hạn chế rò rỉ dầu ra ngoài, giữ áp ổn định và có thể kết hợp với back-up ring trong cụm nắp chặn.
Hydraulic rod seal One-piece groove d14 – d180 mm RN809 / PT111
1 Giới thiệu SNY-Packings
SNY-Packings là hydraulic packing chuyên dùng cho ty xi lanh thủy lực. Sản phẩm được thiết kế lắp trong rãnh liền khối, giúp bố trí kết cấu làm kín gọn, chắc chắn và phù hợp với nhiều loại xi lanh công nghiệp.
Khi ty xi lanh chuyển động tịnh tiến, SNY-Packings tạo lớp làm kín giữa ty và nắp chặn, giúp ngăn dầu thủy lực rò rỉ ra ngoài, duy trì hiệu suất làm việc và bảo vệ khu vực vận hành sạch hơn.
2 Thông tin kỹ thuật chính
Loại sản phẩmPhốt ty thủy lực / Hydraulic packing for rods
Kiểu lắpLắp trong rãnh liền khối
Vật liệu tiêu chuẩnRN 809
Back-up ringPT 111
Dải kích thướcd14 đến d180 mm
Kết cấu hỗ trợWiper, bearing, back-up ring
Sản phẩm liên quanSGY-Packings, SDR-Wipers, SCK-Wipers, SCB-Wipers, PG-Rings
Ứng dụngTy xi lanh thủy lực công nghiệp
3 Bảng kích thước SNY-Packings
Bảng dưới đây thể hiện kích thước lắp đặt SNY-Packings và mã part number tương ứng. Đơn vị: mm. Bảng hỗ trợ cuộn ngang và cuộn dọc để xem đầy đủ dữ liệu.
| Packing RN809 | Back-up PT111 | d | D | H | GA | GB | d1 Reference | L |
|---|---|---|---|---|---|---|---|---|
| SNY-14 | TCS-22×14 | 14 | 22 | 5 | 5.7 | 6.7 | 14.4 | 2.5 |
| SNY-18 | TCS-26×18 | 18 | 26 | 5 | 5.7 | 6.7 | 18.4 | 2.5 |
| SNY-20 | TCS-28×20 | 20 | 28 | 5 | 5.7 | 6.7 | 20.4 | 2.5 |
| SNY-25 | TCS-33×25 | 25 | 33 | 5 | 5.7 | 6.7 | 25.4 | 2.5 |
| SNY-28 | TCS-35.5×28 | 28 | 35.5 | 5 | 5.7 | 6.7 | 28.4 | 2.5 |
| SNY-30 | TCS-40×30 | 30 | 40 | 6 | 7 | 8.5 | 30.5 | 3 |
| SNY-31.5 | TCS-41.5×31.5 | 31.5 | 41.5 | 6 | 7 | 8.5 | 32 | 3 |
| SNY-35 | TCS-45×35 | 35 | 45 | 6 | 7 | 8.5 | 35.5 | 3 |
| SNY-35.5 | TCS-45×35.5 | 35.5 | 45 | 6 | 7 | 8.5 | 36 | 3 |
| SNY-40 | TCS-50×40 | 40 | 50 | 6 | 7 | 8.5 | 40.5 | 3 |
| SNY-45 | TCS-55×45 | 45 | 55 | 6 | 7 | 8.5 | 45.5 | 3 |
| SNY-45A | TCS-56×45 | 45 | 56 | 7 | 8 | 9.5 | 45.5 | 3 |
| SNY-50 | TCS-60×50 | 50 | 60 | 6 | 7 | 8.5 | 50.5 | 3 |
| SNY-55 | TCS-65×55 | 55 | 65 | 6 | 7 | 8.5 | 55.6 | 3 |
| SNY-56 | TCS-66×56 | 56 | 66 | 6 | 7 | 8.5 | 56.6 | 3 |
| SNY-60 | TCS-70×60 | 60 | 70 | 6 | 7 | 8.5 | 60.6 | 3 |
| SNY-60A | TCS-71×60 | 60 | 71 | 7 | 8 | 9.5 | 60.6 | 3 |
| SNY-63 | TCS-73×63 | 63 | 73 | 6 | 7 | 8.5 | 63.6 | 3 |
| SNY-65 | TCS-75×65 | 65 | 75 | 6 | 7 | 8.5 | 65.6 | 3 |
| SNY-70A | TCS-85×70 | 70 | 85 | 9 | 10 | 12 | 70.6 | 4 |
| SNY-70C | TCS-80×70 | 70 | 80 | 6 | 7 | 8.5 | 70.6 | 4 |
| SNY-75 | TCS-85×75 | 75 | 85 | 6 | 7 | 8.5 | 75.6 | 4 |
| SNY-75A | TCS-90×75 | 75 | 90 | 9 | 10 | 12 | 75.6 | 4 |
| SNY-80A | TCS-95×80 | 80 | 95 | 9 | 10 | 12 | 80.6 | 4 |
| SNY-80C | TCS-90×80 | 80 | 90 | 6 | 7 | 8.5 | 80.6 | 4 |
| SNY-85 | TCS-100×85 | 85 | 100 | 9 | 10 | 12 | 85.6 | 4 |
| SNY-90 | TCS-105×90 | 90 | 105 | 9 | 10 | 12 | 90.6 | 4 |
| SNY-95 | TCS-110×95 | 95 | 110 | 9 | 10 | 12 | 95.6 | 4 |
| SNY-100 | TCS-115×100 | 100 | 115 | 9 | 10 | 12 | 100.6 | 4 |
| SNY-105 | TBC-0105001T111 | 105 | 120 | 9 | 10 | 12 | 105.6 | 4 |
| SNY-110 | TCS-125×110 | 110 | 125 | 9 | 10 | 12 | 110.6 | 4 |
| SNY-115B | TBC-0115002T111 | 115 | 130 | 8.5 | 9.5 | 11.5 | 115.6 | 4 |
| SNY-125 | TCS-140×125 | 125 | 140 | 9 | 10 | 12 | 125.7 | 4 |
| SNY-140 | TCS-155×140 | 140 | 155 | 9 | 10 | 12 | 140.7 | 4 |
| SNY-150 | TCS-165×150 | 150 | 165 | 9 | 10 | 12 | 150.7 | 4 |
| SNY-160 | TCS-175×160 | 160 | 175 | 9 | 10 | 12 | 160.7 | 4 |
| SNY-180 | TCS-200×180 | 180 | 200 | 12 | 13 | 15.5 | 180.7 | 5.5 |
4 Cấu tạo và nguyên lý làm kín
SNY-Packings được lắp tại vị trí ty xi lanh để làm kín dầu thủy lực trong khoang làm việc. Khi áp suất tác động, môi phốt ép sát vào bề mặt ty, tạo khả năng ngăn rò rỉ dầu ra ngoài.

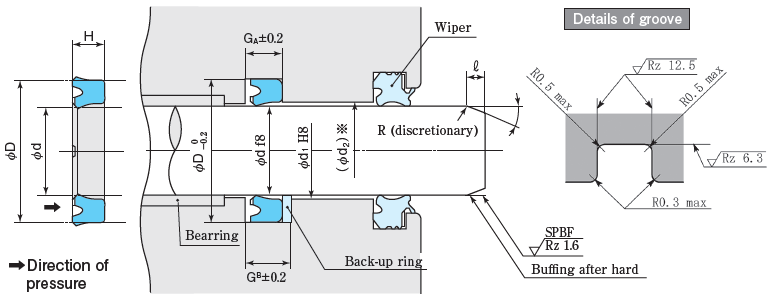

Theo bản vẽ kỹ thuật, cụm lắp có thể kết hợp với wiper, bearing và back-up ring. Wiper giúp gạt bụi bảo vệ ty, bearing hỗ trợ dẫn hướng, còn back-up ring giúp hạn chế hiện tượng đùn phốt khi làm việc ở áp suất cao.
5 Ưu điểm nổi bật
- Thiết kế chuyên dùng cho ty xi lanh thủy lực, giúp hạn chế rò rỉ dầu ra ngoài.
- Có thể lắp trong rãnh liền khối, phù hợp nhiều kết cấu xi lanh tiêu chuẩn.
- Có back-up ring PT111 tương ứng theo từng kích thước.
- Dải kích thước từ d14 đến d180 mm, phù hợp nhiều đường kính ty.
- Kết hợp tốt với wiper và bearing để bảo vệ, dẫn hướng và tăng tuổi thọ cụm làm kín.
- Phù hợp cho sửa chữa, bảo trì và thay thế phốt ty trong hệ thống thủy lực.
6 Ứng dụng thực tế
- Xi lanh thủy lực tác động đơn và tác động kép.
- Máy ép thủy lực, máy nâng hạ, bàn nâng, ben thủy lực.
- Thiết bị cơ khí, thiết bị công trình, máy sản xuất công nghiệp.
- Hệ thống thủy lực trong nhà máy thép, xi măng, cơ khí chế tạo.
- Cụm ty xi lanh cần kết hợp phốt ty, wiper, bearing và back-up ring.
7 Lưu ý khi lắp đặt SNY-Packings
- Lắp phốt đúng theo chiều áp suất được thể hiện trong bản vẽ kỹ thuật.
- Nếu rãnh liền khối khó thao tác, có thể cân nhắc dùng thiết kế rãnh chia đôi.
- Với kích thước nhỏ hơn SNY-18, nên dùng rãnh chia đôi để lắp đặt thuận tiện hơn.
- Với ứng dụng không dùng back-up ring, cần kiểm tra khe hở làm việc để tránh đùn phốt.
- Cần kiểm tra bề mặt ty, lớp mạ chrome, độ xước, độ mòn, ba via và độ nhám trước khi lắp.
Khuyến nghị: Nên kiểm tra đồng bộ phốt ty, wiper, bearing và back-up ring khi sửa chữa xi lanh để tránh thay phốt mới nhưng vẫn rò rỉ do chi tiết liên quan đã mòn.
8 Cách chọn đúng mã SNY-Packings
- Xác định đường kính ty d và đường kính rãnh D.
- Kiểm tra chiều cao phốt H, kích thước GA, GB, d1 và L.
- Đối chiếu mã phốt SNY và mã back-up ring TCS tương ứng.
- Kiểm tra điều kiện áp suất, nhiệt độ, dầu thủy lực và tốc độ làm việc.
- Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ chọn đúng mã.
9 Khi nào cần thay SNY-Packings?
- Xi lanh bị rò rỉ dầu tại vị trí ty.
- Ty xi lanh có dầu bám nhiều sau mỗi hành trình làm việc.
- Phốt bị mòn, rách, chai cứng, nứt hoặc biến dạng môi làm kín.
- Xi lanh bị tụt áp, yếu lực hoặc không giữ tải ổn định.
- Ty chuyển động giật, phát nhiệt hoặc có ma sát bất thường.
- Xi lanh sau sửa chữa cần thay đồng bộ phốt ty, wiper, bearing và back-up ring.
10 Danh mục liên quan
- Hydraulic seal – phốt thủy lực cho xi lanh công nghiệp.
- Rod seal – phốt ty thủy lực nhiều kiểu dáng và vật liệu.
- Back-up ring – vòng chống đùn phốt cho hệ thống áp suất cao.
- Wiper seal – phốt gạt bụi bảo vệ ty xi lanh.
- Sakagami products – các dòng phốt Sakagami cho thủy lực và khí nén.
