1 Giới thiệu SGY-Packings

SGY-Packings là hydraulic packing chuyên dùng cho piston trong xi lanh thủy lực. Sản phẩm được thiết kế lắp trong rãnh liền khối, giúp bố trí kết cấu làm kín gọn, chắc chắn và phù hợp với nhiều dòng xi lanh công nghiệp.

Khi piston di chuyển trong lòng xi lanh, SGY-Packings tạo tiếp xúc làm kín với bề mặt xi lanh để ngăn dầu thủy lực đi qua khe hở giữa hai khoang áp suất. Nhờ đó, xi lanh duy trì lực đẩy, lực kéo và khả năng giữ tải ổn định hơn.

2 Thông tin kỹ thuật chính

3 Bảng kích thước SGY-Packings

Bảng dưới đây thể hiện kích thước lắp đặt SGY-Packings và mã part number tương ứng. Đơn vị: mm. Bảng hỗ trợ cuộn ngang và cuộn dọc để xem đầy đủ dữ liệu.

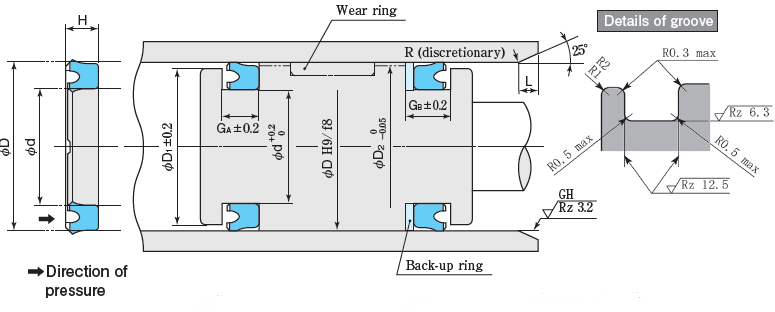

4 Cấu tạo và nguyên lý làm kín

SGY-Packings được lắp trên piston để làm kín với bề mặt trong của xi lanh. Khi áp suất dầu tác động, môi phốt ép sát vào bề mặt làm việc, giúp ngăn dầu thủy lực rò qua khe hở giữa hai khoang xi lanh.

Theo cấu tạo lắp đặt, SGY có thể đi cùng wear ring và back-up ring. Wear ring giúp dẫn hướng piston, giảm ma sát kim loại với kim loại; back-up ring giúp tăng khả năng chống đùn phốt trong điều kiện áp suất cao.

5 Ưu điểm nổi bật

• Thiết kế chuyên dùng cho piston thủy lực, giúp giữ áp và hạn chế rò rỉ dầu nội bộ.
• Có thể lắp trong rãnh piston liền khối, phù hợp nhiều kết cấu xi lanh tiêu chuẩn.
• Có back-up ring PT111 tương ứng theo từng kích thước.
• Dải kích thước từ D40 đến D200 mm, phù hợp nhiều đường kính xi lanh công nghiệp.
• Kết hợp tốt với wear ring để ổn định dẫn hướng piston.
• Phù hợp cho sửa chữa, bảo trì và thay thế phốt piston trong hệ thống thủy lực.

6 Ứng dụng thực tế

• Xi lanh thủy lực tác động đơn và tác động kép.
• Máy ép thủy lực, máy nâng hạ, bàn nâng, ben thủy lực.
• Thiết bị cơ khí, thiết bị công trình, máy sản xuất công nghiệp.
• Hệ thống thủy lực trong nhà máy thép, xi măng, cơ khí chế tạo.
• Cụm piston cần kết hợp phốt chính, wear ring và back-up ring.

7 Lưu ý khi lắp đặt SGY-Packings

• Lắp phốt đúng theo chiều áp suất được thể hiện trong bản vẽ kỹ thuật.
• Nếu rãnh liền khối khó thao tác, có thể cân nhắc dùng thiết kế rãnh chia đôi.
• Kích thước ØD H9/f8 có thể thay đổi tùy theo kết cấu dẫn hướng thực tế.
• Cần kiểm tra bề mặt lòng xi lanh, độ xước, độ mòn, ba via và độ nhám trước khi lắp.
• Nếu lắp cùng wear ring, cần đối chiếu thêm kích thước wear ring phù hợp.

8 Cách chọn đúng mã SGY-Packings

• Xác định đường kính xi lanh D và đường kính piston d.
• Kiểm tra chiều cao phốt H, kích thước D1, D2 và chiều rộng rãnh GA, GB.
• Đối chiếu mã phốt SGY và mã back-up ring TCS tương ứng.
• Kiểm tra điều kiện áp suất, nhiệt độ, dầu thủy lực và tốc độ làm việc.
• Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ chọn đúng mã.

9 Khi nào cần thay SGY-Packings?

• Xi lanh bị tụt áp, yếu lực hoặc không giữ tải ổn định.
• Dầu thủy lực rò qua piston làm giảm hiệu suất làm việc.
• Phốt bị mòn, rách, chai cứng, nứt hoặc biến dạng môi làm kín.
• Piston chuyển động giật, phát nhiệt hoặc có ma sát bất thường.
• Xi lanh sau sửa chữa cần thay đồng bộ phốt piston, wear ring và back-up ring.
