V-ring VL – Vòng làm kín trục lớn, biên dạng mỏng Type L

V-ring VL là phớt hướng trục toàn cao su có lưng thẳng và tiết diện rất mỏng. Seal ôm trên trục, quay cùng trục; môi đàn hồi tỳ vào mặt đối tiếp để chắn bụi, nước bắn và tạp chất.

Type L được thiết kế cho không gian dọc trục hạn chế và đường kính lớn. Bảng chuẩn gồm VL-110 đến VL-2000, ID 99–1.810 mm, phù hợp trục 105–2.025 mm theo dữ liệu nguồn.

Xem bảng kích thước Gửi yêu cầu báo giá

1. Hình ảnh V-ring VL

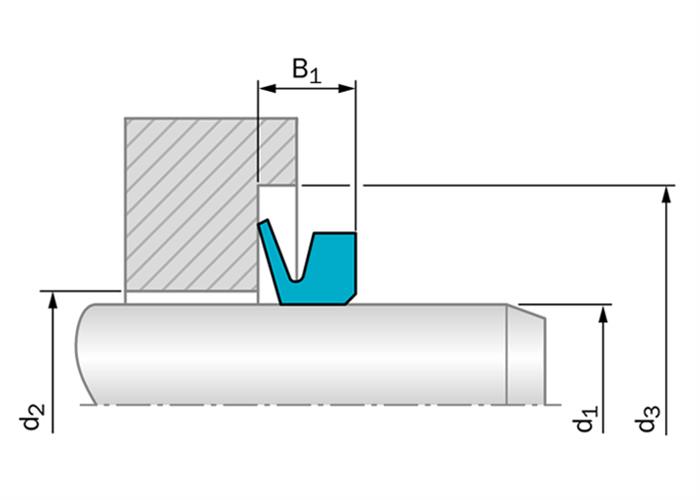

Hướng dẫn lắp đặt V-ring VL trên trục lớn

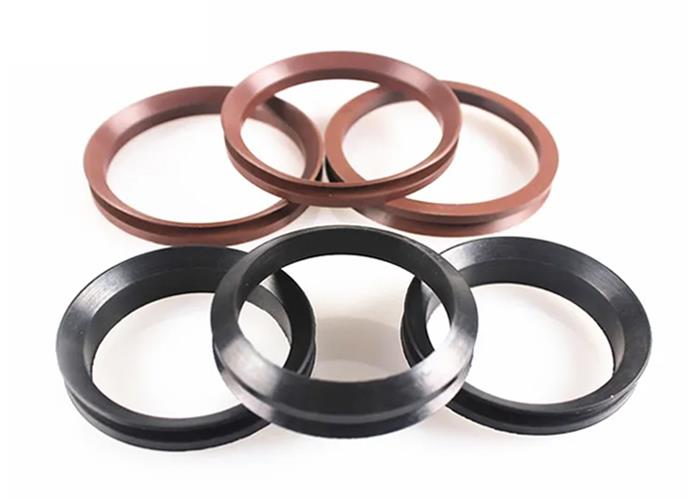

V-ring VL vòng làm kín biên dạng mỏng Type L

2. V-ring VL là gì?

VL Ring là seal chắn bẩn không áp theo phương trục. Thân seal được căng trên trục và truyền chuyển động quay; môi mềm tiếp xúc với counterface vuông góc trục để tạo hàng rào ngăn bụi, bùn và nước bắn.

Tiết diện hẹp giúp VL phù hợp trục lớn nhưng không gian lắp nhỏ. Nguồn mô tả thiết kế này giảm khoảng 50% yêu cầu không gian dọc trục so với kiểu tiêu chuẩn và có thể phối hợp với labyrinth seal.

Điểm khác biệt: tất cả mã trong bảng có H = 10,5 mm, A = 6 mm và W = 6,5 mm, giúp đơn giản hóa bố trí dọc trục trên nhiều đường kính lớn.

3. Đặc điểm nổi bật

Biên dạng siêu mỏng

Chiều dài lắp nhỏ cho thiết kế hạn chế không gian.

Dải trục lớn

Phù hợp d1 từ 105 đến 2.025 mm.

Lưng thẳng

Hình học gọn, thuận tiện phối hợp labyrinth seal.

Môi linh hoạt

Nguồn nêu khả năng chịu độ đảo hướng kính 0,5–1,5 mm.

Dễ lắp

Thân cao su tự giữ trên trục, không cần housing riêng.

Nhiều vật liệu

NBR, FKM; HNBR và EPDM cho trường hợp đặc biệt.

4. Bảng kích thước V-ring VL – Type L Size Chart

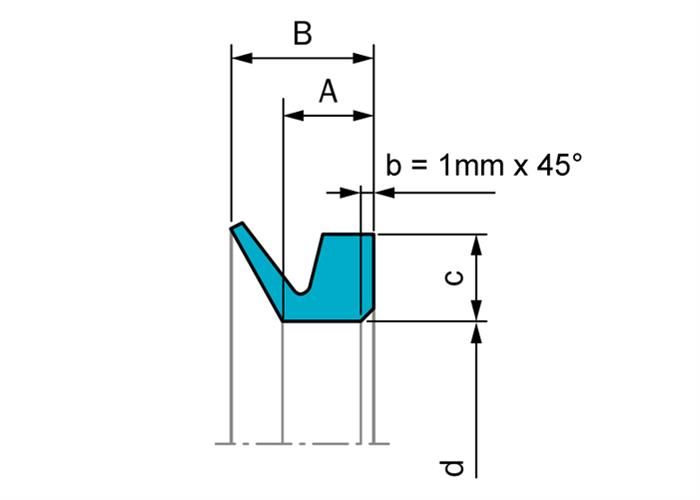

Đơn vị: mm. d = ID; d+2c = OD; H(B) = chiều cao; d1 = đường kính trục; A = size; W(c) = bề dày; d2/d3 = giới hạn; B1 = chiều rộng sau lắp.

VL Type	ID d	OD d+2c	H (B)	Trục d1	A	W (c)	Max d2	Min d3	B1
VL-110	99	112	10.5	105-115	6	6.5	d1+5	d1+20	8±1.5
VL-120	108	121	10.5	115-125	6	6.5	d1+5	d1+20	8±1.5
VL-130	117	130	10.5	125-135	6	6.5	d1+5	d1+20	8±1.5
VL-140	126	139	10.5	135-145	6	6.5	d1+5	d1+20	8±1.5
VL-150	135	148	10.5	145-155	6	6.5	d1+5	d1+20	8±1.5
VL-160	144	157	10.5	155-165	6	6.5	d1+5	d1+20	8±1.5
VL-170	153	166	10.5	165-175	6	6.5	d1+5	d1+20	8±1.5
VL-180	162	175	10.5	175-185	6	6.5	d1+5	d1+20	8±1.5
VL-190	171	184	10.5	185-195	6	6.5	d1+5	d1+20	8±1.5
VL-200	182	195	10.5	195-210	6	6.5	d1+5	d1+20	8±1.5
VL-220	198	211	10.5	210-233	6	6.5	d1+5	d1+20	8±1.5
VL-250	225	238	10.5	233-260	6	6.5	d1+5	d1+20	8±1.5
VL-275	247	260	10.5	260-285	6	6.5	d1+5	d1+20	8±1.5
VL-300	270	283	10.5	285-310	6	6.5	d1+5	d1+20	8±1.5
VL-325	292	305	10.5	310-335	6	6.5	d1+5	d1+20	8±1.5
VL-350	315	328	10.5	335-365	6	6.5	d1+5	d1+20	8±1.5
VL-375	337	350	10.5	365-385	6	6.5	d1+5	d1+20	8±1.5
VL-400	360	373	10.5	385-410	6	6.5	d1+5	d1+20	8±1.5
VL-425	382	395	10.5	410-440	6	6.5	d1+5	d1+20	8±1.5
VL-450	405	418	10.5	440-475	6	6.5	d1+5	d1+20	8±1.5
VL-500	450	463	10.5	475-510	6	6.5	d1+5	d1+20	8±1.5
VL-525	472	485	10.5	510-540	6	6.5	d1+5	d1+20	8±1.5
VL-550	495	508	10.5	540-575	6	6.5	d1+5	d1+20	8±1.5
VL-600	540	553	10.5	575-625	6	6.5	d1+5	d1+20	8±1.5
VL-650	600	613	10.5	625-675	6	6.5	d1+5	d1+20	8±1.5
VL-700	630	643	10.5	675-710	6	6.5	d1+5	d1+20	8±1.5
VL-725	670	683	10.5	710-740	6	6.5	d1+5	d1+20	8±1.5
VL-750	705	718	10.5	740-775	6	6.5	d1+5	d1+20	8±1.5
VL-800	745	758	10.5	775-825	6	6.5	d1+5	d1+20	8±1.5
VL-850	785	798	10.5	825-875	6	6.5	d1+5	d1+20	8±1.5
VL-900	825	838	10.5	875-925	6	6.5	d1+5	d1+20	8±1.5
VL-950	865	878	10.5	925-975	6	6.5	d1+5	d1+20	8±1.5
VL-1000	910	923	10.5	975-1025	6	6.5	d1+5	d1+20	8±1.5
VL-1050	955	968	10.5	1025-1075	6	6.5	d1+5	d1+20	8±1.5
VL-1100	1000	1013	10.5	1075-1125	6	6.5	d1+5	d1+20	8±1.5
VL-1150	1045	1058	10.5	1125-1175	6	6.5	d1+5	d1+20	8±1.5
VL-1200	1090	1103	10.5	1175-1225	6	6.5	d1+5	d1+20	8±1.5
VL-1250	1135	1148	10.5	1225-1275	6	6.5	d1+5	d1+20	8±1.5
VL-1300	1180	1193	10.5	1275-1325	6	6.5	d1+5	d1+20	8±1.5
VL-1350	1225	1238	10.5	1325-1375	6	6.5	d1+5	d1+20	8±1.5
VL-1400	1270	1283	10.5	1375-1425	6	6.5	d1+5	d1+20	8±1.5
VL-1450	1315	1328	10.5	1425-1475	6	6.5	d1+5	d1+20	8±1.5
VL-1500	1360	1373	10.5	1475-1525	6	6.5	d1+5	d1+20	8±1.5
VL-1550	1405	1418	10.5	1525-1575	6	6.5	d1+5	d1+20	8±1.5
VL-1600	1450	1463	10.5	1575-1625	6	6.5	d1+5	d1+20	8±1.5
VL-1650	1495	1508	10.5	1625-1675	6	6.5	d1+5	d1+20	8±1.5
VL-1700	1540	1553	10.5	1675-1725	6	6.5	d1+5	d1+20	8±1.5
VL-1750	1585	1598	10.5	1725-1775	6	6.5	d1+5	d1+20	8±1.5
VL-1800	1630	1643	10.5	1775-1825	6	6.5	d1+5	d1+20	8±1.5
VL-1850	1675	1688	10.5	1825-1875	6	6.5	d1+5	d1+20	8±1.5
VL-1900	1720	1733	10.5	1875-1925	6	6.5	d1+5	d1+20	8±1.5
VL-1950	1765	1778	10.5	1925-1975	6	6.5	d1+5	d1+20	8±1.5
VL-2000	1810	1823	10.5	1975-2025	6	6.5	d1+5	d1+20	8±1.5

Lưu ý: Xác nhận bản vẽ, dung sai, vật liệu và điều kiện làm việc trước khi đặt hàng.

5. Vật liệu V-ring VL

NBR & FKM

NBR 60 Shore A: chịu dầu, đàn hồi tốt; nguồn nêu -40 đến +100°C.
FKM 60 Shore A: chịu nhiệt tới khoảng +200°C và nhiều hóa chất.

HNBR & EPDM

HNBR: chịu dầu, oxy hóa và nhiệt tham khảo -40 đến +150°C.
EPDM: phù hợp nước, hơi và môi chất không dầu; tham khảo -40 đến +150°C.

6. Điều kiện làm việc tham khảo

Thông số	Dữ liệu nguồn	Cần xác nhận
Tốc độ	≤19 m/s	Theo size, độ căng và phương án giữ
Áp suất	≤40 MPa	VL là seal không áp; làm rõ điều kiện thử với nhà cung cấp
Nhiệt độ	-40 đến +200°C	Theo compound
Môi chất	Dầu khoáng, khí, nước, nhũ tương, mỡ	Kiểm tra tương thích hóa học

Quan trọng: Không áp dụng đồng thời mọi giá trị cực đại. Giới hạn thực tế phụ thuộc vật liệu, tốc độ, nhiệt độ, kích thước và thiết kế cụm.

7. Ứng dụng V-ring VL

Robot công nghiệp

Khớp robot cần interface làm kín mỏng.

Thiết bị y tế

Gantry máy CT và cụm quay đường kính lớn.

Motor lớn

Bảo vệ ổ lăn trước bụi và nước bắn.

Hộp số

Lớp chắn phụ ngoài oil seal hoặc labyrinth.

Băng tải

Trục, tang và con lăn công nghiệp cỡ lớn.

Máy công nghiệp

Cụm quay lớn có không gian dọc trục hạn chế.

8. Hướng dẫn lắp đặt

Làm sạch trục và counterface; loại bỏ cạnh sắc, ba via và gỉ.
Dùng dây hoặc dụng cụ nâng đều với seal đường kính lớn; không kéo cục bộ.
Đặt môi seal hướng về phía cần bảo vệ.
Chỉnh fitted width B1 = 8±1,5 mm theo bảng.
Kiểm tra thân đồng tâm, không xoắn và môi tiếp xúc đều.
Quay thử để kiểm tra độ đảo, ma sát và gập môi.

9. Cách chọn V-ring VL

Đo đường kính trục d1 và chọn đúng dải trong bảng.
Đối chiếu ID d, OD và khoảng trống d2/d3.
Kiểm tra không gian lắp H = 10,5 mm và B1 = 8±1,5 mm.
Chọn compound theo môi chất và nhiệt độ.
Cung cấp tốc độ quay, độ đảo và bề mặt đối tiếp.
Đánh giá đai giữ hoặc giải pháp cố định với trục lớn, tốc độ cao.

10. So sánh V-ring VL và VA

Tiêu chí	VL	VA
Biên dạng	Rất mỏng, lưng thẳng	Tiêu chuẩn, lưng thẳng
Dải trục nguồn	105–2.025 mm	2,7–2.020 mm
Không gian	Ưu tiên khi cực hạn chế	Gọn, dùng phổ thông
Ứng dụng	Trục lớn, labyrinth, thiết bị chính xác	Motor, hộp số, truyền động nhỏ đến lớn
