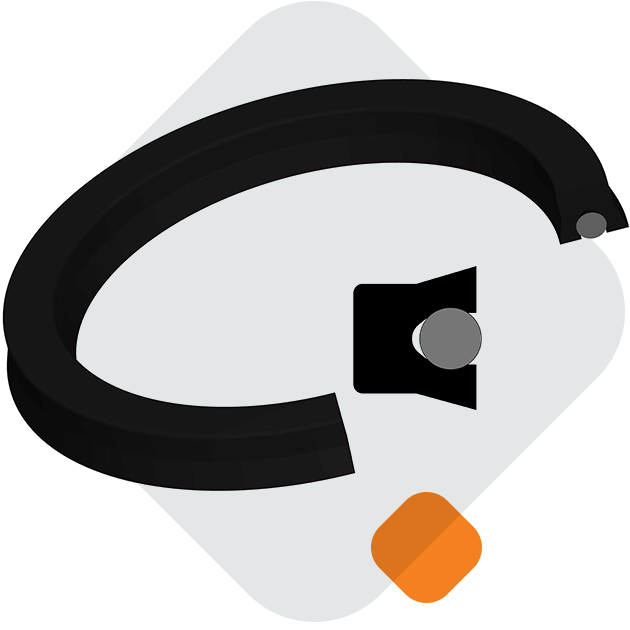

Piston Seals H511, H512, H513 – phớt chữ U có O-ring trợ lực
H511, H512 và H513 là dòng phớt chữ U có O-ring tạo lực ép ban đầu cho môi làm kín. Cấu hình này có thể dùng làm phớt piston hoặc phớt cần tùy cách bố trí rãnh. Catalogue cung cấp 826 mã Hallite với đầy đủ kích thước d1, D1, H và L để kỹ thuật viên đối chiếu trực tiếp.
1. H511, H512, H513 là loại phớt gì?
Đây là nhóm O-ring loaded U-seal: thân phớt polyurethane đảm nhiệm làm kín động, trong khi O-ring NBR nằm trong rãnh của thân phớt giúp duy trì lực tiếp xúc khi áp suất thấp và bù một phần biến dạng sau thời gian vận hành. Thiết kế phù hợp cho xi lanh thủy lực cần độ kín ổn định, ma sát hợp lý và khả năng chịu áp suất cao.
Khi cần đồng bộ các chi tiết khác trong cụm xi lanh, có thể tham khảo phớt thủy lực, phớt piston, phớt cần, phớt gạt bụi và vòng dẫn hướng.
2. Thông số vận hành theo catalogue
Vật liệu
Hythane 181 kết hợp O-ring NBR. Hythane là vật liệu polyurethane dùng cho làm kín thủy lực, có khả năng chống mài mòn và chịu tải tốt.
Tốc độ và áp suất
Tốc độ tịnh tiến tối đa 0,5 m/s. Áp suất làm việc được công bố đến 350 bar, phụ thuộc khe hở đùn F.
| Môi chất | Nhiệt độ | Áp suất | Khe hở F tối đa |
|---|---|---|---|
| Dầu khoáng | -40 đến +110°C | 160 bar | 0,6 mm |
| HFC Water Glycol | -30 đến +60°C | 250 bar | 0,5 mm |
| HFA 5/95, chất lỏng nền nước hoặc nước | +5 đến +60°C | 350 bar | 0,4 mm |
Lưu ý kỹ thuật: các mức áp suất và khe hở F là quan hệ giới hạn trong catalogue, không phải ba mức riêng cho từng môi chất. Khả năng thực tế còn phụ thuộc nhiệt độ, độ cứng vật liệu, độ lệch tâm, tốc độ và tình trạng bề mặt.
3. Dung sai rãnh, vát mép và độ nhám
Kích thước lắp đặt phải được kiểm tra cùng bán kính bo và chiều dài vát để tránh cắt môi phớt. Catalogue quy định d1 dung sai f9 cho ứng dụng cần và js11 cho piston; D1 dùng Js11 cho cần và H9 cho piston; chiều dài rãnh L dung sai +0,25/0 mm.
| S (mm) | 4 | 5 | 7,5 | 10 | 12,5 | 15 | 20 |
|---|---|---|---|---|---|---|---|
| C tối thiểu | 3 | 3,5 | 5 | 6,5 | 7 | 8 | 10 |
| r1 tối đa | 0,2 | 0,4 | 0,8 | 0,8 | 1,2 | 1,6 | 1,6 |
| r2 tối đa | 0,4 | 0,8 | 1,2 | 1,2 | 1,6 | 2,4 | 2,4 |
| Vị trí bề mặt | Ra tối đa (µm) | Rt tối đa (µm) |
|---|---|---|
| Bề mặt trượt d1 | 0,4–0,8 | 4 |
| Bề mặt tĩnh D1 | 1,6 | 10 |
| Hai mặt bên rãnh L | 3,2 | 16 |
4. Bảng kích thước đầy đủ H511/H512/H513
Bảng dưới đây gồm 826 mã Hallite. Đơn vị kích thước là mm. Cột mã hàng được đưa lên đầu để thuận tiện tìm kiếm và đặt hàng. H511 được in đậm, H512 chữ thường và H513 in nghiêng trong bản catalogue; tại đây model được trình bày thống nhất để dễ lọc dữ liệu.
| Mã Hallite | Model | d1 – đường kính trong | D1 – đường kính ngoài | H – chiều cao | L – rãnh |
|---|---|---|---|---|---|
| 8900810 | H511 | 3.18 | 9.53 | 3.18 | 3.51 |
| 8800110 | H511 | 4.78 | 11.13 | 3.18 | 3.51 |
| 8800210 | H511 | 6.35 | 12.7 | 3.18 | 3.51 |
| 8845910 | H513 | 6.35 | 12.7 | 4.75 | 5.26 |
| 8820210 | H512 | 6.35 | 12.7 | 6.35 | 6.99 |
| 8878510 | H513 | 6.35 | 12.7 | 6.35 | 6.99 |
| 8899710 | H511 | 6.35 | 22.23 | 7.95 | 8.74 |
| 8902810 | H511 | 7.95 | 14.3 | 3.18 | 3.51 |
| 8824710 | H511 | 7.95 | 20.62 | 6.35 | 6.99 |
| 8800410 | H511 | 9.53 | 15.88 | 3.18 | 3.51 |
| 8908610 | H513 | 9.53 | 15.88 | 3.18 | 3.51 |
| 8823810 | H513 | 9.53 | 15.88 | 6.35 | 6.99 |
| 8901410 | H513 | 9.53 | 19.05 | 3.96 | 4.37 |
| 8902910 | H511 | 9.53 | 19.05 | 4.78 | 5.26 |
| 8865810 | H511 | 9.53 | 22.23 | 6.35 | 6.99 |
| 8824910 | H511 | 9.53 | 25.4 | 7.95 | 8.74 |
| 8905110 | H511 | 11.1 | 17.45 | 3.18 | 3.51 |
| 8902510 | H513 | 11.1 | 17.45 | 3.18 | 3.51 |
| 8846910 | H513 | 11.1 | 17.45 | 6.35 | 6.99 |
| 8863110 | H513 | 11.13 | 23.83 | 9.53 | 10.49 |
| 8800610 | H511 | 12.7 | 19.05 | 3.18 | 3.51 |
| 8907910 | H513 | 12.7 | 19.05 | 3.18 | 3.51 |
| 8870510 | H512 | 12.7 | 19.05 | 6.35 | 6.99 |
| 8834010 | H513 | 12.7 | 19.05 | 6.35 | 6.99 |
| 8800710 | H511 | 12.7 | 22.23 | 4.78 | 5.26 |
| 8848010 | H513 | 12.7 | 22.23 | 6.35 | 6.99 |
| 8852910 | H513 | 12.7 | 22.23 | 7.95 | 8.74 |
| 8806310 | H511 | 12.7 | 25.4 | 6.35 | 6.99 |
| 8837710 | H513 | 12.7 | 25.4 | 9.53 | 10.49 |
| 8844610 | H511 | 14.3 | 20.65 | 3.18 | 3.51 |
| 8800810 | H511 | 15.88 | 22.23 | 3.18 | 3.51 |
| 8906210 | H513 | 15.88 | 22.23 | 3.18 | 3.51 |
| 8848710 | H513 | 15.88 | 22.23 | 4.78 | 5.26 |
| 8820510 | H512 | 15.88 | 22.23 | 6.35 | 6.99 |
| 8834110 | H513 | 15.88 | 22.23 | 6.35 | 6.99 |
| 8800910 | H511 | 15.88 | 25.4 | 4.78 | 5.26 |
| 8902710 | H513 | 15.88 | 25.4 | 7.95 | 8.74 |
| 8806410 | H511 | 15.88 | 28.58 | 6.35 | 6.99 |
| 8849210 | H513 | 15.88 | 28.58 | 7.95 | 8.74 |
| 8906110 | H512 | 17.45 | 30.15 | 9.53 | 10.49 |
| 8906710 | H511 | 17.45 | 33.32 | 7.92 | 8.74 |
| 8801010 | H511 | 17.48 | 23.83 | 3.18 | 3.51 |
| 8801110 | H511 | 19.05 | 25.4 | 3.18 | 3.51 |
| 8905310 | H513 | 19.05 | 25.4 | 3.18 | 3.53 |
| 8820710 | H512 | 19.05 | 25.4 | 6.35 | 6.99 |
| 8834210 | H513 | 19.05 | 25.4 | 6.35 | 6.99 |
| 8801210 | H511 | 19.05 | 28.58 | 4.78 | 5.26 |
| 8849810 | H513 | 19.05 | 28.58 | 4.78 | 5.26 |
| 8846010 | H513 | 19.05 | 28.58 | 6.35 | 6.99 |
| 8820810 | H512 | 19.05 | 28.58 | 7.95 | 8.74 |
| 8834310 | H513 | 19.05 | 28.58 | 7.95 | 8.74 |
| 8855810 | H513 | 19.05 | 28.58 | 9.53 | 10.49 |
| 8806510 | H511 | 19.05 | 31.75 | 6.35 | 6.99 |
| 8825010 | H512 | 19.05 | 31.75 | 9.53 | 10.49 |
| 8837810 | H513 | 19.05 | 31.75 | 9.53 | 10.49 |
| 8815310 | H511 | 20.65 | 27 | 3.18 | 3.51 |
| 8801410 | H511 | 22.23 | 28.58 | 3.18 | 3.51 |
| 8845310 | H513 | 22.23 | 28.58 | 6.35 | 6.99 |
| 8801510 | H511 | 22.23 | 31.75 | 4.78 | 5.26 |
| 8900210 | H513 | 22.23 | 31.75 | 7.95 | 8.74 |
| 8806610 | H511 | 22.23 | 34.93 | 6.35 | 6.99 |
| 8906810 | H512 | 22.23 | 34.93 | 7.92 | 8.74 |
| 8830210 | H513 | 22.23 | 34.93 | 7.95 | 8.74 |
| 8864610 | H513 | 22.23 | 34.93 | 9.53 | 10.49 |
| 8900910 | H513 | 23.8 | 30.15 | 6.35 | 6.99 |
| 8844810 | H511 | 23.83 | 30.18 | 3.18 | 3.51 |
| 8801610 | H511 | 25.4 | 31.75 | 3.18 | 3.51 |
| 8860110 | H513 | 25.4 | 31.75 | 4.75 | 5.26 |
| 8821210 | H512 | 25.4 | 31.75 | 6.35 | 6.99 |
| 8834410 | H513 | 25.4 | 31.75 | 6.35 | 6.99 |
| 8810110 | H511 | 25.4 | 33.35 | 3.96 | 4.37 |
| 8801710 | H511 | 25.4 | 34.93 | 4.78 | 5.26 |
| 8806110 | H513 | 25.4 | 34.93 | 4.78 | 5.26 |
| 8860510 | H513 | 25.4 | 34.93 | 6.35 | 6.99 |
| 8821310 | H512 | 25.4 | 34.93 | 7.95 | 8.74 |
| 8834510 | H513 | 25.4 | 34.93 | 7.95 | 8.74 |
| 8806810 | H511 | 25.4 | 38.1 | 6.35 | 6.99 |
| 8906910 | H512 | 25.4 | 38.1 | 7.92 | 8.74 |
| 8825210 | H512 | 25.4 | 38.1 | 9.53 | 10.49 |
| 8837910 | H513 | 25.4 | 38.1 | 9.53 | 10.49 |
| 8907210 | H512 | 25.4 | 38.1 | 11.1 | 12.19 |
| 8806910 | H511 | 25.4 | 41.28 | 7.95 | 8.74 |
| 8828310 | H513 | 25.4 | 41.28 | 9.53 | 10.49 |
| 8825310 | H512 | 25.4 | 41.28 | 12.7 | 13.97 |
| 8838010 | H513 | 25.4 | 41.28 | 12.7 | 13.97 |
| 8819110 | H511 | 25.4 | 44.45 | 9.53 | 10.49 |
| 8850010 | H513 | 26.97 | 36.5 | 7.95 | 8.74 |
| 8801810 | H511 | 27 | 33.35 | 3.18 | 3.51 |
| 8845710 | H513 | 27 | 33.35 | 6.35 | 6.99 |
| 8801910 | H511 | 28.58 | 34.93 | 3.18 | 3.51 |
| 8899910 | H513 | 28.58 | 34.93 | 3.18 | 3.51 |
| 8855510 | H513 | 28.58 | 34.93 | 4.75 | 5.26 |
| 8854910 | H512 | 28.58 | 34.93 | 6.35 | 6.99 |
| 8855610 | H513 | 28.58 | 34.93 | 6.35 | 6.99 |
| 8848810 | H513 | 28.58 | 34.93 | 7.95 | 8.74 |
| 8802010 | H511 | 28.58 | 38.1 | 4.78 | 5.26 |
| 8907710 | H513 | 28.58 | 38.1 | 4.78 | 5.26 |
| 8820610 | H512 | 28.58 | 38.1 | 6.35 | 6.99 |
| 8844910 | H513 | 28.58 | 38.1 | 6.35 | 6.99 |
| 8834610 | H513 | 28.58 | 38.1 | 7.92 | 8.74 |
| 8821710 | H512 | 28.58 | 38.1 | 7.95 | 8.74 |
| 8807010 | H511 | 28.58 | 41.28 | 6.35 | 6.99 |
| 8804910 | H513 | 28.58 | 41.28 | 6.35 | 6.99 |
| 8847610 | H512 | 28.58 | 41.28 | 9.53 | 10.49 |
| 8856110 | H513 | 28.58 | 41.28 | 9.53 | 10.49 |
| 8807110 | H511 | 28.58 | 44.45 | 7.95 | 8.74 |
| 8879810 | H513 | 28.58 | 44.45 | 12.7 | 13.97 |
| 8848910 | H513 | 30.15 | 36.5 | 6.35 | 6.99 |
| 8858010 | H512 | 30.18 | 36.53 | 4.78 | 5.26 |
| 8811010 | H511 | 30.18 | 38.1 | 3.96 | 4.37 |
| 8851710 | H511 | 30.18 | 39.7 | 4.78 | 5.26 |
| 8902310 | H513 | 30.18 | 39.7 | 7.95 | 8.74 |
| 8802210 | H511 | 31.75 | 38.1 | 3.18 | 3.51 |
| 8860210 | H513 | 31.75 | 38.1 | 4.78 | 5.26 |
| 8821810 | H512 | 31.75 | 38.1 | 6.35 | 6.99 |
| 8834710 | H513 | 31.75 | 38.1 | 6.35 | 6.99 |
| 8813810 | H511 | 31.75 | 39.7 | 3.96 | 4.37 |
| 8802310 | H511 | 31.75 | 41.28 | 4.78 | 5.26 |
| 8860610 | H513 | 31.75 | 41.28 | 6.35 | 6.99 |
| 8834810 | H513 | 31.75 | 41.28 | 7.92 | 8.74 |
| 8821910 | H512 | 31.75 | 41.28 | 7.95 | 8.74 |
| 8860710 | H513 | 31.75 | 41.28 | 9.53 | 10.49 |
| 8807210 | H511 | 31.75 | 44.45 | 6.35 | 6.99 |
| 8825410 | H512 | 31.75 | 44.45 | 9.53 | 10.49 |
| 8838110 | H513 | 31.75 | 44.45 | 9.53 | 10.49 |
| 8870010 | H511 | 31.75 | 47.63 | 7.95 | 8.74 |
| 8809810 | H513 | 31.75 | 47.63 | 7.95 | 8.74 |
| 8838210 | H513 | 31.75 | 47.63 | 12.7 | 13.97 |
| 8814310 | H511 | 31.75 | 50.8 | 9.53 | 10.49 |
| 8842010 | H513 | 31.75 | 50.8 | 12.7 | 13.97 |
| 8902610 | H513 | 33.35 | 46.05 | 9.53 | 10.49 |
| 8802410 | H511 | 34.93 | 41.28 | 3.18 | 3.51 |
| 8860310 | H513 | 34.93 | 41.28 | 4.78 | 5.26 |
| 8822110 | H512 | 34.93 | 41.28 | 6.35 | 6.99 |
| 8834910 | H513 | 34.93 | 41.28 | 6.35 | 6.99 |
| 8813910 | H511 | 34.93 | 42.88 | 3.96 | 4.37 |
| 8802510 | H511 | 34.93 | 44.45 | 4.78 | 5.26 |
| 8844710 | H513 | 34.93 | 44.45 | 6.35 | 6.99 |
| 8835010 | H513 | 34.93 | 44.45 | 7.92 | 8.74 |
| 8822210 | H512 | 34.93 | 44.45 | 7.95 | 8.74 |
| 8870710 | H512 | 34.93 | 44.45 | 9.53 | 10.49 |
| 8835110 | H513 | 34.93 | 44.45 | 9.53 | 10.49 |
| 8807310 | H511 | 34.93 | 47.63 | 6.35 | 6.99 |
| 8825610 | H512 | 34.93 | 47.63 | 9.53 | 10.49 |
| 8878610 | H513 | 34.93 | 47.63 | 9.53 | 10.49 |
| 8807410 | H511 | 34.93 | 50.8 | 7.95 | 8.74 |
| 8825110 | H513 | 34.93 | 50.8 | 7.95 | 8.74 |
| 8871610 | H512 | 34.93 | 50.8 | 12.7 | 13.97 |
| 8873510 | H513 | 34.93 | 50.8 | 12.7 | 13.97 |
| 8814410 | H511 | 34.93 | 53.98 | 9.53 | 10.49 |
| 8849010 | H513 | 36.5 | 42.85 | 6.35 | 6.99 |
| 8802610 | H511 | 38.1 | 44.45 | 3.18 | 3.51 |
| 8822310 | H512 | 38.1 | 44.45 | 6.35 | 6.99 |
| 8835210 | H513 | 38.1 | 44.45 | 6.35 | 6.99 |
| 8802710 | H511 | 38.1 | 47.63 | 4.78 | 5.26 |
| 8851510 | H513 | 38.1 | 47.63 | 4.78 | 5.26 |
| 8835310 | H513 | 38.1 | 47.63 | 6.35 | 6.99 |
| 8849710 | H513 | 38.1 | 47.63 | 7.95 | 8.74 |
| 8822510 | H512 | 38.1 | 47.63 | 9.53 | 10.49 |
| 8835410 | H513 | 38.1 | 47.63 | 9.53 | 10.49 |
| 8848110 | H513 | 38.1 | 47.63 | 10.31 | 11.35 |
| 8801310 | H511 | 38.1 | 50.8 | 5.16 | 5.66 |
| 8807510 | H511 | 38.1 | 50.8 | 6.35 | 6.99 |
| 8908410 | H513 | 38.1 | 50.8 | 6.35 | 6.99 |
| 8821010 | H512 | 38.1 | 50.8 | 7.95 | 8.74 |
| 8867710 | H513 | 38.1 | 50.8 | 7.95 | 8.74 |
| 8825710 | H512 | 38.1 | 50.8 | 9.53 | 10.49 |
| 8838310 | H513 | 38.1 | 50.8 | 9.53 | 10.49 |
| 8807610 | H511 | 38.1 | 53.98 | 7.95 | 8.74 |
| 8846510 | H513 | 38.1 | 53.98 | 9.53 | 10.49 |
| 8825810 | H512 | 38.1 | 53.98 | 12.7 | 13.97 |
| 8838410 | H513 | 38.1 | 53.98 | 12.7 | 13.97 |
| 8814510 | H511 | 38.1 | 57.15 | 9.53 | 10.49 |
| 8872710 | H512 | 38.1 | 57.15 | 12.7 | 13.97 |
| 8874810 | H513 | 38.1 | 57.15 | 12.7 | 13.97 |
| 8872810 | H512 | 38.1 | 57.15 | 15.88 | 17.48 |
| 8842710 | H513 | 38.1 | 57.15 | 15.88 | 17.48 |
| 8814610 | H511 | 38.1 | 63.5 | 12.7 | 13.97 |
| 8820310 | H512 | 38.1 | 63.5 | 19.05 | 20.96 |
| 8802810 | H511 | 41.28 | 47.63 | 3.18 | 3.51 |
| 8849110 | H513 | 41.28 | 47.63 | 4.78 | 5.26 |
| 8870610 | H512 | 41.28 | 47.63 | 6.35 | 6.99 |
| 8873110 | H513 | 41.28 | 47.63 | 6.35 | 6.99 |
| 8802910 | H511 | 41.28 | 50.8 | 4.78 | 5.26 |
| 8908210 | H512 | 41.28 | 50.8 | 6.35 | 6.99 |
| 8868410 | H513 | 41.28 | 50.8 | 6.35 | 6.99 |
| 8858110 | H512 | 41.28 | 50.8 | 7.95 | 8.74 |
| 8864210 | H513 | 41.28 | 50.8 | 7.95 | 8.74 |
| 8822710 | H512 | 41.28 | 50.8 | 9.53 | 10.49 |
| 8835510 | H513 | 41.28 | 50.8 | 9.53 | 10.49 |
| 8807710 | H511 | 41.28 | 53.98 | 6.35 | 6.99 |
| 8849610 | H513 | 41.28 | 53.98 | 9.53 | 10.49 |
| 8850910 | H511 | 41.28 | 57.15 | 7.95 | 8.74 |
| 8814710 | H511 | 41.28 | 60.33 | 9.53 | 10.49 |
| 8901010 | H513 | 41.28 | 60.33 | 9.53 | 10.49 |
| 8803010 | H511 | 44.45 | 50.8 | 3.18 | 3.51 |
| 8822810 | H512 | 44.45 | 50.8 | 6.35 | 6.99 |
| 8835610 | H513 | 44.45 | 50.8 | 6.35 | 6.99 |
| 8803110 | H511 | 44.45 | 53.98 | 4.78 | 5.26 |
| 8852010 | H513 | 44.45 | 53.98 | 5.84 | 6.35 |
| 8865410 | H513 | 44.45 | 53.98 | 7.95 | 8.74 |
| 8822910 | H512 | 44.45 | 53.98 | 9.53 | 10.49 |
| 8835710 | H513 | 44.45 | 53.98 | 9.53 | 10.49 |
| 8807810 | H511 | 44.45 | 57.15 | 6.35 | 6.99 |
| 8805610 | H513 | 44.45 | 57.15 | 6.35 | 6.99 |
| 8825910 | H512 | 44.45 | 57.15 | 9.53 | 10.49 |
| 8838510 | H513 | 44.45 | 57.15 | 9.53 | 10.49 |
| 8807910 | H511 | 44.45 | 60.33 | 7.95 | 8.74 |
| 8868810 | H513 | 44.45 | 60.33 | 9.53 | 10.49 |
| 8826010 | H512 | 44.45 | 60.33 | 12.7 | 13.97 |
| 8873610 | H513 | 44.45 | 60.33 | 12.7 | 13.97 |
| 8814810 | H511 | 44.45 | 63.5 | 9.53 | 10.49 |
| 8830010 | H512 | 44.45 | 63.5 | 12.7 | 13.97 |
| 8874910 | H513 | 44.45 | 63.5 | 12.7 | 13.97 |
| 8875010 | H513 | 44.45 | 63.5 | 15.88 | 17.48 |
| 8847010 | H513 | 44.45 | 69.85 | 19.05 | 20.96 |
| 8803210 | H511 | 47.63 | 53.98 | 3.18 | 3.51 |
| 8845810 | H513 | 47.63 | 53.98 | 4.78 | 5.26 |
| 8845410 | H513 | 47.63 | 53.98 | 6.35 | 6.99 |
| 8803310 | H511 | 47.63 | 57.15 | 4.78 | 5.26 |
| 8870810 | H512 | 47.63 | 57.15 | 9.53 | 10.49 |
| 8835810 | H513 | 47.63 | 57.15 | 9.53 | 10.49 |
| 8808010 | H511 | 47.63 | 60.33 | 6.35 | 6.99 |
| 8859410 | H513 | 47.63 | 60.33 | 9.53 | 10.49 |
| 8808110 | H511 | 47.63 | 63.5 | 7.95 | 8.74 |
| 8826110 | H512 | 47.63 | 63.5 | 12.7 | 13.97 |
| 8873710 | H513 | 47.63 | 63.5 | 12.7 | 13.97 |
| 8825510 | H511 | 47.63 | 73.03 | 12.7 | 13.97 |
| 8803410 | H511 | 50.8 | 57.15 | 3.18 | 3.51 |
| 8860410 | H513 | 50.8 | 57.15 | 4.78 | 5.26 |
| 8823110 | H512 | 50.8 | 57.15 | 6.35 | 6.99 |
| 8873210 | H513 | 50.8 | 57.15 | 6.35 | 6.99 |
| 8803510 | H511 | 50.8 | 60.33 | 4.78 | 5.26 |
| 8806210 | H513 | 50.8 | 60.33 | 5.84 | 6.35 |
| 8868110 | H513 | 50.8 | 60.33 | 6.35 | 6.99 |
| 8860810 | H513 | 50.8 | 60.33 | 7.95 | 8.74 |
| 8823210 | H512 | 50.8 | 60.33 | 9.53 | 10.49 |
| 8835910 | H513 | 50.8 | 60.33 | 9.53 | 10.49 |
| 8808210 | H511 | 50.8 | 63.5 | 6.35 | 6.99 |
| 8856010 | H513 | 50.8 | 63.5 | 6.35 | 6.99 |
| 8826210 | H512 | 50.8 | 63.5 | 9.53 | 10.49 |
| 8838610 | H513 | 50.8 | 63.5 | 9.53 | 10.49 |
| 8808310 | H511 | 50.8 | 66.68 | 7.95 | 8.74 |
| 8826310 | H512 | 50.8 | 66.68 | 12.7 | 13.97 |
| 8873810 | H513 | 50.8 | 66.68 | 12.7 | 13.97 |
| 8862210 | H513 | 50.8 | 66.68 | 14.3 | 15.72 |
| 8814910 | H511 | 50.8 | 69.85 | 9.53 | 10.49 |
| 8830310 | H512 | 50.8 | 69.85 | 12.7 | 13.97 |
| 8875110 | H513 | 50.8 | 69.85 | 12.7 | 13.97 |
| 8830410 | H512 | 50.8 | 69.85 | 15.88 | 17.48 |
| 8842810 | H513 | 50.8 | 69.85 | 15.88 | 17.48 |
| 8815010 | H511 | 50.8 | 76.2 | 12.7 | 13.97 |
| 8853410 | H512 | 50.8 | 76.2 | 19.05 | 20.96 |
| 8876810 | H513 | 50.8 | 76.2 | 19.05 | 20.96 |
| 8908910 | H513 | 53.98 | 60.33 | 6.35 | 6.99 |
| 8803710 | H511 | 53.98 | 63.5 | 4.78 | 5.26 |
| 8908110 | H513 | 53.98 | 63.5 | 4.78 | 5.26 |
| 8865510 | H512 | 53.98 | 63.5 | 6.35 | 6.99 |
| 8845010 | H513 | 53.98 | 63.5 | 6.35 | 6.99 |
| 8836010 | H513 | 53.98 | 63.5 | 9.53 | 10.49 |
| 8808410 | H511 | 53.98 | 66.68 | 6.35 | 6.99 |
| 8805810 | H513 | 53.98 | 66.68 | 6.35 | 6.99 |
| 8826410 | H512 | 53.98 | 66.68 | 9.53 | 10.49 |
| 8856310 | H513 | 53.98 | 66.68 | 9.53 | 10.49 |
| 8808510 | H511 | 53.98 | 69.85 | 7.95 | 8.74 |
| 8879910 | H513 | 53.98 | 69.85 | 12.7 | 13.97 |
| 8864810 | H513 | 53.98 | 69.85 | 15.88 | 17.48 |
| 8815110 | H511 | 53.98 | 73.03 | 9.53 | 10.49 |
| 8853110 | H511 | 53.98 | 79.38 | 12.7 | 13.97 |
| 8858210 | H512 | 55.58 | 65.1 | 9.53 | 10.49 |
| 8870910 | H512 | 56.26 | 63.5 | 9.53 | 10.49 |
| 8803810 | H511 | 57.15 | 63.5 | 3.18 | 3.51 |
| 8908810 | H513 | 57.15 | 63.5 | 6.35 | 6.99 |
| 8803910 | H511 | 57.15 | 66.68 | 4.78 | 5.26 |
| 8860910 | H513 | 57.15 | 66.68 | 7.95 | 8.74 |
| 8823410 | H512 | 57.15 | 66.68 | 9.53 | 10.49 |
| 8873310 | H513 | 57.15 | 66.68 | 9.53 | 10.49 |
| 8858310 | H512 | 57.15 | 67.31 | 7.95 | 8.74 |
| 8808610 | H511 | 57.15 | 69.85 | 6.35 | 6.99 |
| 8826510 | H512 | 57.15 | 69.85 | 9.53 | 10.49 |
| 8838710 | H513 | 57.15 | 69.85 | 9.53 | 10.49 |
| 8864110 | H512 | 57.15 | 69.85 | 14.3 | 15.72 |
| 8816310 | H513 | 57.15 | 73.03 | 7.95 | 8.74 |
| 8838810 | H513 | 57.15 | 73.03 | 12.7 | 13.97 |
| 8869910 | H511 | 57.15 | 76.2 | 9.53 | 10.49 |
| 8872910 | H512 | 57.15 | 76.2 | 12.7 | 13.97 |
| 8875210 | H513 | 57.15 | 76.2 | 12.7 | 13.97 |
| 8873010 | H512 | 57.15 | 76.2 | 15.88 | 17.48 |
| 8842910 | H513 | 57.15 | 76.2 | 15.88 | 17.48 |
| 8815610 | H511 | 60.33 | 66.68 | 3.18 | 3.51 |
| 8804010 | H511 | 60.33 | 69.85 | 4.78 | 5.26 |
| 8903010 | H513 | 60.33 | 69.85 | 7.11 | 7.82 |
| 8858410 | H512 | 60.33 | 69.85 | 9.53 | 10.49 |
| 8861010 | H513 | 60.33 | 69.85 | 9.53 | 10.49 |
| 8808810 | H511 | 60.33 | 73.03 | 6.35 | 6.99 |
| 8826610 | H512 | 60.33 | 73.03 | 9.53 | 10.49 |
| 8850110 | H513 | 60.33 | 73.03 | 9.53 | 10.49 |
| 8900610 | H513 | 60.33 | 73.03 | 14.3 | 15.72 |
| 8808910 | H511 | 60.33 | 76.2 | 7.95 | 8.74 |
| 8827210 | H513 | 60.33 | 76.2 | 7.95 | 8.74 |
| 8826710 | H512 | 60.33 | 76.2 | 12.7 | 13.97 |
| 8838910 | H513 | 60.33 | 76.2 | 12.7 | 13.97 |
| 8846810 | H513 | 60.33 | 79.38 | 15.88 | 17.48 |
| 8800310 | H511 | 63.5 | 69.85 | 3.18 | 3.51 |
| 8902210 | H513 | 63.5 | 69.85 | 6.35 | 6.99 |
| 8804110 | H511 | 63.5 | 73.03 | 4.78 | 5.26 |
| 8908310 | H513 | 63.5 | 73.03 | 6.35 | 6.99 |
| 8808710 | H511 | 63.5 | 73.03 | 7.95 | 8.74 |
| 8871010 | H512 | 63.5 | 73.03 | 9.53 | 10.49 |
| 8836210 | H513 | 63.5 | 73.03 | 9.53 | 10.49 |
| 8803610 | H511 | 63.5 | 76.2 | 5.16 | 5.66 |
| 8809010 | H511 | 63.5 | 76.2 | 6.35 | 6.99 |
| 8821110 | H512 | 63.5 | 76.2 | 7.95 | 8.74 |
| 8867810 | H513 | 63.5 | 76.2 | 7.95 | 8.74 |
| 8826810 | H512 | 63.5 | 76.2 | 9.53 | 10.49 |
| 8839010 | H513 | 63.5 | 76.2 | 9.53 | 10.49 |
| 8870110 | H511 | 63.5 | 79.38 | 7.95 | 8.74 |
| 8836110 | H513 | 63.5 | 79.38 | 9.53 | 10.49 |
| 8871810 | H512 | 63.5 | 79.38 | 12.7 | 13.97 |
| 8873910 | H513 | 63.5 | 79.38 | 12.7 | 13.97 |
| 8815410 | H511 | 63.5 | 82.55 | 9.53 | 10.49 |
| 8879210 | H512 | 63.5 | 82.55 | 12.7 | 13.97 |
| 8875310 | H513 | 63.5 | 82.55 | 12.7 | 13.97 |
| 8830510 | H512 | 63.5 | 82.55 | 15.88 | 17.48 |
| 8843010 | H513 | 63.5 | 82.55 | 15.88 | 17.48 |
| 8815510 | H511 | 63.5 | 88.9 | 12.7 | 13.97 |
| 8847110 | H513 | 63.5 | 88.9 | 19.05 | 20.96 |
| 8804210 | H511 | 66.68 | 76.2 | 4.78 | 5.26 |
| 8868510 | H513 | 66.68 | 76.2 | 6.35 | 6.99 |
| 8864310 | H513 | 66.68 | 76.2 | 7.95 | 8.74 |
| 8823710 | H512 | 66.68 | 76.2 | 9.53 | 10.49 |
| 8836310 | H513 | 66.68 | 76.2 | 9.53 | 10.49 |
| 8809110 | H511 | 66.68 | 79.38 | 6.35 | 6.99 |
| 8849310 | H513 | 66.68 | 79.38 | 9.53 | 10.49 |
| 8851110 | H511 | 66.68 | 82.55 | 7.95 | 8.74 |
| 8863710 | H513 | 66.68 | 85.73 | 15.88 | 17.48 |
| 8858510 | H512 | 67.31 | 76.2 | 7.95 | 8.74 |
| 8817910 | H511 | 69.85 | 76.2 | 3.18 | 3.51 |
| 8804410 | H511 | 69.85 | 79.38 | 4.78 | 5.26 |
| 8849910 | H513 | 69.85 | 79.38 | 4.78 | 5.26 |
| 8846110 | H513 | 69.85 | 79.38 | 7.95 | 8.74 |
| 8871110 | H512 | 69.85 | 79.38 | 9.53 | 10.49 |
| 8836410 | H513 | 69.85 | 79.38 | 9.53 | 10.49 |
| 8809210 | H511 | 69.85 | 82.55 | 6.35 | 6.99 |
| 8805910 | H513 | 69.85 | 82.55 | 6.35 | 6.99 |
| 8826910 | H512 | 69.85 | 82.55 | 9.53 | 10.49 |
| 8839110 | H513 | 69.85 | 82.55 | 9.53 | 10.49 |
| 8809310 | H511 | 69.85 | 85.73 | 7.95 | 8.74 |
| 8868910 | H513 | 69.85 | 85.73 | 9.53 | 10.49 |
| 8871910 | H512 | 69.85 | 85.73 | 12.7 | 13.97 |
| 8839210 | H513 | 69.85 | 85.73 | 12.7 | 13.97 |
| 8815710 | H511 | 69.85 | 88.9 | 9.53 | 10.49 |
| 8830710 | H512 | 69.85 | 88.9 | 12.7 | 13.97 |
| 8875410 | H513 | 69.85 | 88.9 | 12.7 | 13.97 |
| 8830810 | H512 | 69.85 | 88.9 | 15.88 | 17.48 |
| 8843110 | H513 | 69.85 | 88.9 | 15.88 | 17.48 |
| 8900010 | H511 | 69.85 | 95.25 | 12.7 | 13.97 |
| 8819310 | H511 | 69.85 | 101.6 | 15.88 | 17.48 |
| 8814210 | H511 | 73.03 | 79.38 | 3.18 | 3.51 |
| 8847410 | H513 | 73.03 | 79.38 | 6.35 | 6.99 |
| 8851010 | H511 | 73.03 | 82.55 | 4.78 | 5.26 |
| 8865610 | H512 | 73.03 | 82.55 | 6.35 | 6.99 |
| 8903110 | H513 | 73.03 | 82.55 | 7.11 | 7.82 |
| 8861110 | H513 | 73.03 | 82.55 | 9.53 | 10.49 |
| 8809410 | H511 | 73.03 | 85.73 | 6.35 | 6.99 |
| 8830910 | H513 | 73.03 | 85.73 | 9.53 | 10.49 |
| 8809510 | H511 | 73.03 | 88.9 | 7.95 | 8.74 |
| 8872010 | H512 | 73.03 | 88.9 | 12.7 | 13.97 |
| 8874010 | H513 | 73.03 | 88.9 | 12.7 | 13.97 |
| 8804510 | H511 | 76.2 | 82.55 | 3.18 | 3.51 |
| 8804610 | H511 | 76.2 | 85.73 | 4.78 | 5.26 |
| 8806710 | H513 | 76.2 | 85.73 | 4.78 | 5.26 |
| 8868210 | H513 | 76.2 | 85.73 | 6.35 | 6.99 |
| 8861210 | H513 | 76.2 | 85.73 | 7.95 | 8.74 |
| 8823910 | H512 | 76.2 | 85.73 | 9.53 | 10.49 |
| 8836510 | H513 | 76.2 | 85.73 | 9.53 | 10.49 |
| 8816110 | H511 | 76.2 | 88.9 | 5.16 | 5.66 |
| 8809610 | H511 | 76.2 | 88.9 | 6.35 | 6.99 |
| 8827010 | H512 | 76.2 | 88.9 | 9.53 | 10.49 |
| 8839310 | H513 | 76.2 | 88.9 | 9.53 | 10.49 |
| 8842110 | H513 | 76.2 | 88.9 | 12.7 | 13.97 |
| 8850610 | H512 | 76.2 | 88.9 | 14.3 | 15.72 |
| 8852210 | H513 | 76.2 | 88.9 | 14.3 | 15.72 |
| 8809710 | H511 | 76.2 | 92.08 | 7.95 | 8.74 |
| 8828510 | H513 | 76.2 | 92.08 | 9.53 | 10.49 |
| 8874110 | H513 | 76.2 | 92.08 | 12.7 | 13.97 |
| 8827110 | H512 | 76.2 | 92.71 | 12.7 | 13.97 |
| 8815910 | H511 | 76.2 | 95.25 | 9.53 | 10.49 |
| 8831010 | H512 | 76.2 | 95.25 | 12.7 | 13.97 |
| 8875510 | H513 | 76.2 | 95.25 | 12.7 | 13.97 |
| 8878710 | H512 | 76.2 | 95.25 | 15.88 | 17.48 |
| 8843210 | H513 | 76.2 | 95.25 | 15.88 | 17.48 |
| 8816010 | H511 | 76.2 | 101.6 | 12.7 | 13.97 |
| 8850510 | H512 | 76.2 | 101.6 | 19.05 | 20.96 |
| 8863310 | H513 | 76.2 | 101.6 | 19.05 | 20.96 |
| 8804710 | H511 | 79.38 | 88.9 | 4.78 | 5.26 |
| 8908710 | H513 | 79.38 | 88.9 | 4.78 | 5.26 |
| 8867310 | H512 | 79.38 | 88.9 | 6.35 | 6.99 |
| 8845110 | H513 | 79.38 | 88.9 | 6.35 | 6.99 |
| 8871210 | H512 | 79.38 | 88.9 | 9.53 | 10.49 |
| 8836610 | H513 | 79.38 | 88.9 | 9.53 | 10.49 |
| 8848510 | H513 | 79.38 | 92.08 | 6.35 | 6.99 |
| 8859510 | H512 | 79.38 | 92.08 | 9.53 | 10.49 |
| 8856210 | H513 | 79.38 | 92.08 | 9.53 | 10.49 |
| 8809910 | H511 | 79.38 | 95.25 | 7.95 | 8.74 |
| 8869810 | H513 | 79.38 | 95.25 | 12.7 | 13.97 |
| 8900310 | H513 | 79.38 | 98.43 | 15.88 | 17.48 |
| 8858610 | H512 | 80.98 | 90.5 | 9.53 | 10.49 |
| 8819610 | H511 | 82.55 | 88.9 | 3.18 | 3.51 |
| 8804810 | H511 | 82.55 | 92.08 | 4.78 | 5.26 |
| 8858710 | H512 | 82.55 | 92.08 | 7.95 | 8.74 |
| 8861310 | H513 | 82.55 | 92.08 | 7.95 | 8.74 |
| 8824010 | H512 | 82.55 | 92.08 | 9.53 | 10.49 |
| 8873410 | H513 | 82.55 | 92.08 | 9.53 | 10.49 |
| 8810010 | H511 | 82.55 | 95.25 | 6.35 | 6.99 |
| 8827310 | H512 | 82.55 | 95.25 | 9.53 | 10.49 |
| 8839410 | H513 | 82.55 | 95.25 | 9.53 | 10.49 |
| 8879610 | H511 | 82.55 | 98.43 | 7.95 | 8.74 |
| 8820110 | H513 | 82.55 | 98.43 | 7.95 | 8.74 |
| 8869710 | H513 | 82.55 | 98.43 | 12.7 | 13.97 |
| 8816210 | H511 | 82.55 | 101.6 | 9.53 | 10.49 |
| 8831110 | H512 | 82.55 | 101.6 | 12.7 | 13.97 |
| 8875610 | H513 | 82.55 | 101.6 | 12.7 | 13.97 |
| 8831210 | H512 | 82.55 | 101.6 | 15.88 | 17.48 |
| 8843310 | H513 | 82.55 | 101.6 | 15.88 | 17.48 |
| 8822410 | H511 | 82.55 | 114.3 | 15.88 | 17.48 |
| 8854210 | H511 | 85.73 | 95.25 | 4.78 | 5.26 |
| 8903210 | H513 | 85.73 | 95.25 | 7.11 | 7.82 |
| 8858810 | H512 | 85.73 | 95.25 | 9.53 | 10.49 |
| 8836710 | H513 | 85.73 | 95.25 | 9.53 | 10.49 |
| 8850710 | H511 | 85.73 | 98.43 | 6.35 | 6.99 |
| 8849410 | H513 | 85.73 | 98.43 | 9.53 | 10.49 |
| 8900710 | H513 | 85.73 | 98.43 | 14.3 | 15.72 |
| 8810210 | H511 | 85.73 | 101.6 | 7.95 | 8.74 |
| 8827410 | H513 | 85.73 | 101.6 | 7.95 | 8.74 |
| 8872110 | H512 | 85.73 | 101.6 | 12.7 | 13.97 |
| 8874210 | H513 | 85.73 | 101.6 | 12.7 | 13.97 |
| 8857710 | H511 | 85.73 | 104.78 | 9.53 | 10.49 |
| 8855910 | H512 | 85.73 | 104.78 | 15.88 | 17.48 |
| 8852110 | H513 | 85.73 | 104.78 | 15.88 | 17.48 |
| 8866910 | H511 | 85.73 | 111.13 | 12.7 | 13.97 |
| 8815810 | H511 | 88.9 | 95.25 | 3.18 | 3.51 |
| 8805010 | H511 | 88.9 | 98.43 | 4.78 | 5.26 |
| 8824110 | H512 | 88.9 | 98.43 | 9.53 | 10.49 |
| 8836810 | H513 | 88.9 | 98.43 | 9.53 | 10.49 |
| 8817210 | H511 | 88.9 | 101.6 | 5.16 | 5.66 |
| 8810310 | H511 | 88.9 | 101.6 | 6.35 | 6.99 |
| 8865710 | H512 | 88.9 | 101.6 | 7.95 | 8.74 |
| 8867910 | H513 | 88.9 | 101.6 | 7.95 | 8.74 |
| 8827510 | H512 | 88.9 | 101.6 | 9.53 | 10.49 |
| 8839510 | H513 | 88.9 | 101.6 | 9.53 | 10.49 |
| 8810410 | H511 | 88.9 | 104.78 | 7.95 | 8.74 |
| 8837410 | H513 | 88.9 | 104.78 | 9.53 | 10.49 |
| 8827710 | H512 | 88.9 | 104.78 | 12.7 | 13.97 |
| 8874310 | H513 | 88.9 | 104.78 | 12.7 | 13.97 |
| 8816410 | H511 | 88.9 | 107.95 | 9.53 | 10.49 |
| 8878810 | H512 | 88.9 | 107.95 | 12.7 | 13.97 |
| 8875710 | H513 | 88.9 | 107.95 | 12.7 | 13.97 |
| 8831310 | H512 | 88.9 | 107.95 | 15.88 | 17.48 |
| 8843410 | H513 | 88.9 | 107.95 | 15.88 | 17.48 |
| 8907810 | H512 | 88.9 | 114.3 | 15.88 | 17.48 |
| 8823010 | H512 | 88.9 | 114.3 | 19.05 | 20.96 |
| 8805110 | H511 | 92.08 | 101.6 | 4.78 | 5.26 |
| 8868610 | H513 | 92.08 | 101.6 | 6.35 | 6.99 |
| 8864010 | H512 | 92.08 | 101.6 | 7.95 | 8.74 |
| 8864410 | H513 | 92.08 | 101.6 | 7.95 | 8.74 |
| 8824210 | H512 | 92.08 | 101.6 | 9.53 | 10.49 |
| 8836910 | H513 | 92.08 | 101.6 | 9.53 | 10.49 |
| 8810510 | H511 | 92.08 | 104.78 | 6.35 | 6.99 |
| 8849510 | H513 | 92.08 | 104.78 | 9.53 | 10.49 |
| 8851210 | H511 | 92.08 | 107.95 | 7.95 | 8.74 |
| 8824610 | H511 | 92.08 | 111.13 | 9.53 | 10.49 |
| 8865310 | H513 | 92.08 | 111.13 | 15.88 | 17.48 |
| 8818710 | H511 | 95.25 | 101.6 | 3.18 | 3.51 |
| 8879410 | H511 | 95.25 | 104.78 | 4.78 | 5.26 |
| 8850210 | H513 | 95.25 | 104.78 | 4.78 | 5.26 |
| 8846210 | H513 | 95.25 | 104.78 | 7.95 | 8.74 |
| 8855010 | H512 | 95.25 | 104.78 | 9.53 | 10.49 |
| 8837010 | H513 | 95.25 | 104.78 | 9.53 | 10.49 |
| 8810610 | H511 | 95.25 | 107.95 | 6.35 | 6.99 |
| 8848610 | H513 | 95.25 | 107.95 | 6.35 | 6.99 |
| 8827810 | H512 | 95.25 | 107.95 | 9.53 | 10.49 |
| 8839710 | H513 | 95.25 | 107.95 | 9.53 | 10.49 |
| 8839810 | H513 | 95.25 | 107.95 | 14.3 | 15.72 |
| 8872210 | H512 | 95.25 | 110.49 | 12.7 | 13.97 |
| 8870210 | H511 | 95.25 | 111.13 | 7.95 | 8.74 |
| 8869010 | H513 | 95.25 | 111.13 | 9.53 | 10.49 |
| 8874410 | H513 | 95.25 | 111.13 | 12.7 | 13.97 |
| 8816610 | H511 | 95.25 | 114.3 | 9.53 | 10.49 |
| 8831410 | H512 | 95.25 | 114.3 | 12.7 | 13.97 |
| 8875810 | H513 | 95.25 | 114.3 | 12.7 | 13.97 |
| 8875910 | H513 | 95.25 | 114.3 | 15.88 | 17.48 |
| 8816510 | H511 | 98.43 | 104.78 | 3.18 | 3.51 |
| 8845510 | H513 | 98.43 | 104.78 | 6.35 | 6.99 |
| 8823510 | H511 | 98.43 | 107.95 | 4.78 | 5.26 |
| 8820910 | H512 | 98.43 | 107.95 | 6.35 | 6.99 |
| 8903310 | H513 | 98.43 | 107.95 | 7.11 | 7.82 |
| 8861410 | H513 | 98.43 | 107.95 | 9.53 | 10.49 |
| 8810710 | H511 | 98.43 | 111.13 | 6.35 | 6.99 |
| 8832510 | H513 | 98.43 | 111.13 | 9.53 | 10.49 |
| 8870310 | H511 | 98.43 | 114.3 | 7.95 | 8.74 |
| 8872310 | H512 | 98.43 | 114.3 | 12.7 | 13.97 |
| 8839910 | H513 | 98.43 | 114.3 | 12.7 | 13.97 |
| 8819210 | H511 | 98.43 | 117.48 | 9.53 | 10.49 |
| 8805210 | H511 | 101.6 | 107.95 | 3.18 | 3.51 |
| 8805310 | H511 | 101.6 | 111.13 | 4.78 | 5.26 |
| 8820010 | H513 | 101.6 | 111.13 | 4.78 | 5.26 |
| 8868310 | H513 | 101.6 | 111.13 | 6.35 | 6.99 |
| 8861510 | H513 | 101.6 | 111.13 | 7.95 | 8.74 |
| 8824310 | H512 | 101.6 | 111.13 | 9.53 | 10.49 |
| 8837110 | H513 | 101.6 | 111.13 | 9.53 | 10.49 |
| 8810810 | H511 | 101.6 | 114.3 | 6.35 | 6.99 |
| 8827910 | H512 | 101.6 | 114.3 | 9.53 | 10.49 |
| 8840010 | H513 | 101.6 | 114.3 | 9.53 | 10.49 |
| 8867510 | H513 | 101.6 | 114.3 | 12.7 | 13.97 |
| 8840110 | H513 | 101.6 | 114.3 | 14.27 | 15.72 |
| 8828010 | H512 | 101.6 | 114.3 | 14.3 | 15.72 |
| 8810910 | H511 | 101.6 | 117.48 | 7.95 | 8.74 |
| 8874510 | H513 | 101.6 | 117.48 | 12.7 | 13.97 |
| 8862310 | H513 | 101.6 | 117.48 | 14.27 | 15.72 |
| 8816810 | H511 | 101.6 | 120.65 | 9.53 | 10.49 |
| 8878910 | H512 | 101.6 | 120.65 | 12.7 | 13.97 |
| 8876010 | H513 | 101.6 | 120.65 | 12.7 | 13.97 |
| 8831610 | H512 | 101.6 | 120.65 | 15.88 | 17.48 |
| 8843510 | H513 | 101.6 | 120.65 | 15.88 | 17.48 |
| 8816910 | H511 | 101.6 | 127 | 12.7 | 13.97 |
| 8853510 | H512 | 101.6 | 127 | 19.05 | 20.96 |
| 8877410 | H513 | 101.6 | 127 | 19.05 | 20.96 |
| 8805410 | H511 | 104.78 | 114.3 | 4.78 | 5.26 |
| 8845210 | H513 | 104.78 | 114.3 | 6.35 | 6.99 |
| 8867210 | H512 | 104.78 | 114.3 | 7.95 | 8.74 |
| 8871310 | H512 | 104.78 | 114.3 | 9.53 | 10.49 |
| 8837210 | H513 | 104.78 | 114.3 | 9.53 | 10.49 |
| 8806010 | H513 | 104.78 | 117.48 | 6.35 | 6.99 |
| 8859610 | H512 | 104.78 | 117.48 | 9.53 | 10.49 |
| 8856410 | H513 | 104.78 | 117.48 | 9.53 | 10.49 |
| 8811110 | H511 | 104.78 | 120.65 | 7.95 | 8.74 |
| 8869610 | H513 | 104.78 | 120.65 | 12.7 | 13.97 |
| 8869510 | H513 | 104.78 | 120.65 | 15.88 | 17.48 |
| 8853210 | H511 | 104.78 | 123.83 | 9.53 | 10.49 |
| 8859010 | H512 | 106.38 | 115.9 | 9.53 | 10.49 |
| 8819710 | H511 | 107.95 | 114.3 | 3.18 | 3.51 |
| 8805510 | H511 | 107.95 | 117.48 | 4.78 | 5.26 |
| 8859110 | H512 | 107.95 | 117.48 | 7.95 | 8.74 |
| 8861610 | H513 | 107.95 | 117.48 | 7.95 | 8.74 |
| 8824410 | H512 | 107.95 | 117.48 | 9.53 | 10.49 |
| 8837310 | H513 | 107.95 | 117.48 | 9.53 | 10.49 |
| 8811210 | H511 | 107.95 | 120.65 | 6.35 | 6.99 |
| 8828210 | H512 | 107.95 | 120.65 | 9.53 | 10.49 |
| 8840210 | H513 | 107.95 | 120.65 | 9.53 | 10.49 |
| 8833710 | H512 | 107.95 | 120.65 | 14.3 | 15.72 |
| 8905810 | H513 | 107.95 | 120.65 | 14.3 | 15.72 |
| 8811310 | H511 | 107.95 | 123.83 | 7.95 | 8.74 |
| 8821610 | H513 | 107.95 | 123.83 | 7.95 | 8.74 |
| 8869410 | H513 | 107.95 | 123.83 | 12.7 | 13.97 |
| 8817010 | H511 | 107.95 | 127 | 9.53 | 10.49 |
| 8867410 | H513 | 107.95 | 127 | 9.53 | 10.49 |
| 8831810 | H512 | 107.95 | 127 | 12.7 | 13.97 |
| 8876110 | H513 | 107.95 | 127 | 12.7 | 13.97 |
| 8831910 | H512 | 107.95 | 127 | 15.88 | 17.48 |
| 8843610 | H513 | 107.95 | 127 | 15.88 | 17.48 |
| 8858910 | H511 | 107.95 | 133.35 | 12.7 | 13.97 |
| 8847210 | H513 | 107.95 | 133.35 | 19.05 | 20.96 |
| 8819810 | H511 | 107.95 | 139.7 | 15.88 | 17.48 |
| 8854310 | H511 | 111.13 | 120.65 | 4.78 | 5.26 |
| 8903410 | H513 | 111.13 | 120.65 | 7.11 | 7.82 |
| 8859210 | H512 | 111.13 | 120.65 | 9.53 | 10.49 |
| 8861710 | H513 | 111.13 | 120.65 | 9.53 | 10.49 |
| 8811410 | H511 | 111.13 | 123.83 | 6.35 | 6.99 |
| 8848310 | H513 | 111.13 | 123.83 | 6.35 | 6.99 |
| 8900510 | H513 | 111.13 | 123.83 | 14.3 | 15.72 |
| 8811510 | H511 | 111.13 | 127 | 7.95 | 8.74 |
| 8827610 | H513 | 111.13 | 127 | 7.95 | 8.74 |
| 8828410 | H512 | 111.13 | 127 | 12.7 | 13.97 |
| 8874610 | H513 | 111.13 | 127 | 12.7 | 13.97 |
| 8872410 | H512 | 111.13 | 127 | 15.88 | 17.48 |
| 8840410 | H513 | 111.13 | 127 | 15.88 | 17.48 |
| 8805710 | H511 | 114.3 | 123.83 | 4.78 | 5.26 |
| 8824510 | H512 | 114.3 | 123.83 | 9.53 | 10.49 |
| 8837510 | H513 | 114.3 | 123.83 | 9.53 | 10.49 |
| 8804310 | H511 | 114.3 | 127 | 5.16 | 5.66 |
| 8811610 | H511 | 114.3 | 127 | 6.35 | 6.99 |
| 8817110 | H513 | 114.3 | 127 | 6.35 | 6.99 |
| 8821410 | H512 | 114.3 | 127 | 7.95 | 8.74 |
| 8868010 | H513 | 114.3 | 127 | 7.95 | 8.74 |
| 8828610 | H512 | 114.3 | 127 | 9.53 | 10.49 |
| 8840510 | H513 | 114.3 | 127 | 9.53 | 10.49 |
| 8864710 | H513 | 114.3 | 127 | 12.7 | 13.97 |
| 8828710 | H512 | 114.3 | 127 | 14.3 | 15.72 |
| 8840610 | H513 | 114.3 | 127 | 14.3 | 15.72 |
| 8811710 | H511 | 114.3 | 130.18 | 7.95 | 8.74 |
| 8840710 | H513 | 114.3 | 130.18 | 9.53 | 10.49 |
| 8872510 | H512 | 114.3 | 130.18 | 15.88 | 17.48 |
| 8840810 | H513 | 114.3 | 130.18 | 15.88 | 17.48 |
| 8817310 | H511 | 114.3 | 133.35 | 9.53 | 10.49 |
| 8832010 | H512 | 114.3 | 133.35 | 12.7 | 13.97 |
| 8876210 | H513 | 114.3 | 133.35 | 12.7 | 13.97 |
| 8832110 | H512 | 114.3 | 133.35 | 15.88 | 17.48 |
| 8843710 | H513 | 114.3 | 133.35 | 15.88 | 17.48 |
| 8817410 | H511 | 114.3 | 139.7 | 12.7 | 13.97 |
| 8847310 | H513 | 114.3 | 139.7 | 19.05 | 20.96 |
| 8879510 | H511 | 117.48 | 127 | 4.78 | 5.26 |
| 8868710 | H513 | 117.48 | 127 | 6.35 | 6.99 |
| 8859310 | H512 | 117.48 | 127 | 7.95 | 8.74 |
| 8864510 | H513 | 117.48 | 127 | 7.95 | 8.74 |
| 8855410 | H512 | 117.48 | 127 | 9.53 | 10.49 |
| 8837610 | H513 | 117.48 | 127 | 9.53 | 10.49 |
| 8811810 | H511 | 117.48 | 130.18 | 6.35 | 6.99 |
| 8848410 | H513 | 117.48 | 130.18 | 6.35 | 6.99 |
| 8818110 | H511 | 120.65 | 127 | 3.18 | 3.51 |
| 8846610 | H513 | 120.65 | 130.18 | 19.05 | 20.96 |
| 8811910 | H511 | 120.65 | 133.35 | 6.35 | 6.99 |
| 8861910 | H513 | 120.65 | 133.35 | 9.53 | 10.49 |
| 8846310 | H513 | 120.65 | 133.35 | 12.7 | 13.97 |
| 8840910 | H513 | 120.65 | 133.35 | 14.27 | 15.72 |
| 8879710 | H511 | 120.65 | 136.53 | 7.95 | 8.74 |
| 8869310 | H513 | 120.65 | 136.53 | 12.7 | 13.97 |
| 8862410 | H513 | 120.65 | 136.53 | 15.88 | 17.48 |
| 8817510 | H511 | 120.65 | 139.7 | 9.53 | 10.49 |
| 8876310 | H513 | 120.65 | 139.7 | 12.7 | 13.97 |
| 8832210 | H512 | 120.65 | 139.7 | 15.88 | 17.48 |
| 8876410 | H513 | 120.65 | 139.7 | 15.88 | 17.48 |
| 8819410 | H511 | 120.65 | 152.4 | 15.88 | 17.48 |
| 8816710 | H511 | 123.83 | 130.18 | 3.18 | 3.51 |
| 8845610 | H513 | 123.83 | 130.18 | 6.35 | 6.99 |
| 8823610 | H511 | 123.83 | 133.35 | 4.78 | 5.26 |
| 8821510 | H512 | 123.83 | 133.35 | 6.35 | 6.99 |
| 8903510 | H513 | 123.83 | 133.35 | 7.11 | 7.82 |
| 8861810 | H513 | 123.83 | 133.35 | 9.53 | 10.49 |
| 8856510 | H511 | 123.83 | 136.53 | 6.35 | 6.99 |
| 8832910 | H513 | 123.83 | 136.53 | 9.53 | 10.49 |
| 8842510 | H513 | 127 | 136.53 | 9.53 | 10.49 |
| 8812010 | H511 | 127 | 139.7 | 6.35 | 6.99 |
| 8871510 | H512 | 127 | 139.7 | 9.53 | 10.49 |
| 8841010 | H513 | 127 | 139.7 | 9.53 | 10.49 |
| 8866810 | H513 | 127 | 139.7 | 12.7 | 13.97 |
| 8841110 | H513 | 127 | 139.7 | 14.27 | 15.72 |
| 8828810 | H512 | 127 | 139.7 | 14.3 | 15.72 |
| 8812110 | H511 | 127 | 142.88 | 7.95 | 8.74 |
| 8874710 | H513 | 127 | 142.88 | 15.88 | 17.48 |
| 8817610 | H511 | 127 | 146.05 | 9.53 | 10.49 |
| 8879110 | H512 | 127 | 146.05 | 12.7 | 13.97 |
| 8876510 | H513 | 127 | 146.05 | 12.7 | 13.97 |
| 8832310 | H512 | 127 | 146.05 | 15.88 | 17.48 |
| 8843810 | H513 | 127 | 146.05 | 15.88 | 17.48 |
| 8817710 | H511 | 127 | 152.4 | 12.7 | 13.97 |
| 8832410 | H512 | 127 | 152.4 | 19.05 | 20.96 |
| 8907610 | H513 | 127 | 152.4 | 19.05 | 20.96 |
| 8908510 | H511 | 130.18 | 139.7 | 4.78 | 5.26 |
| 8851810 | H511 | 130.18 | 155.58 | 12.7 | 13.97 |
| 8812210 | H511 | 133.35 | 146.05 | 6.35 | 6.99 |
| 8862010 | H513 | 133.35 | 146.05 | 14.27 | 15.72 |
| 8856910 | H511 | 133.35 | 149.23 | 7.95 | 8.74 |
| 8862510 | H513 | 133.35 | 149.23 | 15.88 | 17.48 |
| 8817810 | H511 | 133.35 | 152.4 | 9.53 | 10.49 |
| 8905910 | H512 | 133.35 | 152.4 | 12.7 | 13.97 |
| 8865010 | H513 | 133.35 | 152.4 | 12.7 | 13.97 |
| 8832610 | H512 | 133.35 | 152.4 | 15.88 | 17.48 |
| 8843910 | H513 | 133.35 | 152.4 | 15.88 | 17.48 |
| 8854410 | H513 | 133.35 | 152.4 | 19.05 | 20.96 |
| 8900110 | H511 | 133.35 | 158.75 | 12.7 | 13.97 |
| 8847510 | H513 | 133.35 | 158.75 | 19.05 | 20.96 |
| 8812310 | H511 | 136.53 | 152.4 | 7.95 | 8.74 |
| 8872610 | H512 | 136.53 | 152.4 | 15.88 | 17.48 |
| 8841210 | H513 | 136.53 | 152.4 | 15.88 | 17.48 |
| 8863610 | H511 | 136.53 | 161.93 | 12.7 | 13.97 |
| 8905710 | H513 | 139.7 | 149.23 | 9.53 | 10.49 |
| 8812410 | H511 | 139.7 | 152.4 | 6.35 | 6.99 |
| 8829110 | H512 | 139.7 | 152.4 | 9.53 | 10.49 |
| 8841310 | H513 | 139.7 | 152.4 | 9.53 | 10.49 |
| 8833610 | H513 | 139.7 | 152.4 | 12.7 | 13.97 |
| 8841410 | H513 | 139.7 | 152.4 | 14.27 | 15.72 |
| 8829210 | H512 | 139.7 | 152.4 | 14.3 | 15.72 |
| 8812510 | H511 | 139.7 | 155.58 | 7.95 | 8.74 |
| 8818010 | H511 | 139.7 | 158.75 | 9.53 | 10.49 |
| 8863010 | H513 | 139.7 | 158.75 | 12.7 | 13.97 |
| 8832710 | H512 | 139.7 | 158.75 | 15.88 | 17.48 |
| 8844010 | H513 | 139.7 | 158.75 | 15.88 | 17.48 |
| 8823310 | H512 | 139.7 | 165.1 | 19.05 | 20.96 |
| 8903610 | H513 | 142.88 | 155.58 | 14.3 | 15.72 |
| 8814110 | H511 | 142.88 | 161.93 | 9.53 | 10.49 |
| 8812610 | H511 | 146.05 | 158.75 | 6.35 | 6.99 |
| 8866410 | H513 | 146.05 | 158.75 | 9.53 | 10.49 |
| 8905510 | H512 | 146.05 | 158.75 | 14.3 | 15.72 |
| 8841610 | H513 | 146.05 | 158.75 | 14.3 | 15.72 |
| 8857010 | H511 | 146.05 | 161.93 | 7.95 | 8.74 |
| 8818210 | H511 | 146.05 | 165.1 | 9.53 | 10.49 |
| 8829010 | H512 | 146.05 | 165.1 | 12.7 | 13.97 |
| 8866110 | H513 | 146.05 | 165.1 | 12.7 | 13.97 |
| 8832810 | H512 | 146.05 | 165.1 | 15.88 | 17.48 |
| 8878010 | H513 | 146.05 | 165.1 | 15.88 | 17.48 |
| 8900410 | H513 | 149.23 | 168.28 | 15.88 | 17.48 |
| 8812810 | H511 | 152.4 | 165.1 | 6.35 | 6.99 |
| 8852310 | H513 | 152.4 | 165.1 | 9.53 | 10.49 |
| 8867610 | H513 | 152.4 | 165.1 | 12.7 | 13.97 |
| 8841710 | H513 | 152.4 | 165.1 | 14.27 | 15.72 |
| 8829310 | H512 | 152.4 | 165.1 | 14.3 | 15.72 |
| 8812910 | H511 | 152.4 | 168.28 | 7.95 | 8.74 |
| 8862610 | H513 | 152.4 | 168.28 | 15.88 | 17.48 |
| 8818310 | H511 | 152.4 | 171.45 | 9.53 | 10.49 |
| 8866210 | H513 | 152.4 | 171.45 | 12.7 | 13.97 |
| 8833010 | H512 | 152.4 | 171.45 | 15.88 | 17.48 |
| 8844110 | H513 | 152.4 | 171.45 | 15.88 | 17.48 |
| 8818410 | H511 | 152.4 | 177.8 | 12.7 | 13.97 |
| 8833110 | H512 | 152.4 | 177.8 | 19.05 | 20.96 |
| 8863410 | H513 | 152.4 | 177.8 | 19.05 | 20.96 |
| 8856610 | H511 | 158.75 | 171.45 | 6.35 | 6.99 |
| 8905610 | H513 | 158.75 | 171.45 | 14.3 | 15.72 |
| 8857110 | H511 | 158.75 | 174.63 | 7.95 | 8.74 |
| 8818510 | H511 | 158.75 | 177.8 | 9.53 | 10.49 |
| 8833210 | H512 | 158.75 | 177.8 | 12.7 | 13.97 |
| 8902410 | H513 | 158.75 | 177.8 | 12.7 | 13.97 |
| 8833310 | H512 | 158.75 | 177.8 | 15.88 | 17.48 |
| 8844210 | H513 | 158.75 | 177.8 | 15.88 | 17.48 |
| 8857810 | H511 | 158.75 | 184.15 | 12.7 | 13.97 |
| 8847710 | H513 | 158.75 | 184.15 | 19.05 | 20.96 |
| 8813010 | H511 | 161.93 | 177.8 | 7.95 | 8.74 |
| 8829410 | H512 | 161.93 | 177.8 | 15.88 | 17.48 |
| 8841810 | H513 | 161.93 | 177.8 | 15.88 | 17.48 |
| 8813110 | H511 | 165.1 | 177.8 | 6.35 | 6.99 |
| 8899410 | H513 | 165.1 | 177.8 | 6.35 | 6.99 |
| 8829510 | H512 | 165.1 | 177.8 | 9.53 | 10.49 |
| 8852610 | H513 | 165.1 | 177.8 | 9.53 | 10.49 |
| 8846410 | H513 | 165.1 | 177.8 | 12.7 | 13.97 |
| 8841910 | H513 | 165.1 | 177.8 | 14.27 | 15.72 |
| 8829710 | H512 | 165.1 | 177.8 | 14.3 | 15.72 |
| 8876610 | H511 | 165.1 | 180.98 | 7.95 | 8.74 |
| 8869110 | H513 | 165.1 | 180.98 | 15.88 | 17.48 |
| 8818610 | H511 | 165.1 | 184.15 | 9.53 | 10.49 |
| 8853310 | H513 | 165.1 | 184.15 | 12.7 | 13.97 |
| 8833410 | H512 | 165.1 | 184.15 | 15.88 | 17.48 |
| 8844310 | H513 | 165.1 | 184.15 | 15.88 | 17.48 |
| 8815210 | H511 | 165.1 | 190.5 | 12.7 | 13.97 |
| 8819910 | H511 | 165.1 | 196.85 | 15.88 | 17.48 |
| 8813210 | H511 | 171.45 | 184.15 | 6.35 | 6.99 |
| 8865910 | H513 | 171.45 | 184.15 | 9.53 | 10.49 |
| 8866010 | H513 | 171.45 | 184.15 | 12.7 | 13.97 |
| 8866310 | H513 | 171.45 | 184.15 | 14.3 | 15.72 |
| 8857210 | H511 | 171.45 | 187.33 | 7.95 | 8.74 |
| 8862710 | H513 | 171.45 | 187.33 | 15.88 | 17.48 |
| 8818810 | H511 | 171.45 | 190.5 | 9.53 | 10.49 |
| 8854610 | H513 | 171.45 | 190.5 | 12.7 | 13.97 |
| 8850810 | H512 | 171.45 | 190.5 | 15.88 | 17.48 |
| 8854710 | H513 | 171.45 | 190.5 | 15.88 | 17.48 |
| 8819510 | H511 | 171.45 | 203.2 | 15.88 | 17.48 |
| 8813310 | H511 | 177.8 | 190.5 | 6.35 | 6.99 |
| 8822610 | H512 | 177.8 | 190.5 | 9.53 | 10.49 |
| 8852410 | H513 | 177.8 | 190.5 | 9.53 | 10.49 |
| 8842410 | H513 | 177.8 | 190.5 | 12.7 | 13.97 |
| 8877210 | H512 | 177.8 | 190.5 | 14.3 | 15.72 |
| 8877910 | H513 | 177.8 | 190.5 | 14.3 | 15.72 |
| 8879310 | H511 | 177.8 | 193.68 | 7.95 | 8.74 |
| 8859710 | H512 | 177.8 | 193.68 | 15.88 | 17.48 |
| 8854810 | H513 | 177.8 | 193.68 | 15.88 | 17.48 |
| 8877010 | H511 | 177.8 | 196.85 | 9.53 | 10.49 |
| 8859810 | H512 | 177.8 | 196.85 | 12.7 | 13.97 |
| 8854010 | H513 | 177.8 | 196.85 | 12.7 | 13.97 |
| 8877610 | H512 | 177.8 | 196.85 | 15.88 | 17.48 |
| 8844410 | H513 | 177.8 | 196.85 | 15.88 | 17.48 |
| 8851310 | H511 | 177.8 | 203.2 | 12.7 | 13.97 |
| 8851910 | H512 | 177.8 | 203.2 | 19.05 | 20.96 |
| 8870410 | H513 | 177.8 | 203.2 | 19.05 | 20.96 |
| 8856710 | H511 | 184.15 | 196.85 | 6.35 | 6.99 |
| 8862110 | H513 | 184.15 | 196.85 | 14.3 | 15.72 |
| 8857310 | H511 | 184.15 | 200.03 | 7.95 | 8.74 |
| 8862810 | H513 | 184.15 | 200.03 | 15.88 | 17.48 |
| 8818910 | H511 | 184.15 | 203.2 | 9.53 | 10.49 |
| 8865110 | H513 | 184.15 | 203.2 | 12.7 | 13.97 |
| 8833510 | H512 | 184.15 | 203.2 | 15.88 | 17.48 |
| 8844510 | H513 | 184.15 | 203.2 | 15.88 | 17.48 |
| 8854510 | H513 | 184.15 | 203.2 | 19.05 | 20.96 |
| 8857910 | H511 | 184.15 | 209.55 | 12.7 | 13.97 |
| 8847810 | H513 | 184.15 | 209.55 | 19.05 | 20.96 |
| 8876710 | H511 | 187.33 | 203.2 | 7.95 | 8.74 |
| 8842610 | H513 | 187.33 | 203.2 | 12.7 | 13.97 |
| 8855310 | H512 | 187.33 | 203.2 | 15.88 | 17.48 |
| 8864910 | H513 | 187.33 | 203.2 | 15.88 | 17.48 |
| 8863910 | H511 | 187.33 | 212.73 | 12.7 | 13.97 |
| 8813410 | H511 | 190.5 | 203.2 | 6.35 | 6.99 |
| 8829610 | H512 | 190.5 | 203.2 | 9.53 | 10.49 |
| 8852510 | H513 | 190.5 | 203.2 | 9.53 | 10.49 |
| 8833810 | H513 | 190.5 | 203.2 | 12.7 | 13.97 |
| 8877310 | H512 | 190.5 | 203.2 | 14.3 | 15.72 |
| 8852810 | H513 | 190.5 | 203.2 | 14.3 | 15.72 |
| 8813510 | H511 | 190.5 | 206.38 | 7.95 | 8.74 |
| 8877110 | H511 | 190.5 | 209.55 | 9.53 | 10.49 |
| 8863210 | H513 | 190.5 | 209.55 | 12.7 | 13.97 |
| 8878110 | H513 | 190.5 | 209.55 | 15.88 | 17.48 |
| 8851610 | H511 | 190.5 | 215.9 | 12.7 | 13.97 |
| 8820410 | H512 | 190.5 | 215.9 | 19.05 | 20.96 |
| 8814010 | H511 | 193.68 | 212.73 | 9.53 | 10.49 |
| 8857410 | H511 | 196.85 | 212.73 | 7.95 | 8.74 |
| 8853910 | H511 | 196.85 | 215.9 | 9.53 | 10.49 |
| 8865210 | H513 | 196.85 | 215.9 | 12.7 | 13.97 |
| 8859910 | H512 | 196.85 | 215.9 | 15.88 | 17.48 |
| 8853610 | H513 | 196.85 | 215.9 | 15.88 | 17.48 |
| 8847910 | H513 | 196.85 | 222.25 | 19.05 | 20.96 |
| 8813610 | H511 | 203.2 | 215.9 | 6.35 | 6.99 |
| 8904610 | H513 | 203.2 | 215.9 | 6.35 | 6.99 |
| 8848210 | H513 | 203.2 | 215.9 | 9.53 | 10.49 |
| 8842310 | H513 | 203.2 | 215.9 | 14.3 | 15.72 |
| 8876910 | H511 | 203.2 | 219.08 | 7.95 | 8.74 |
| 8866610 | H513 | 203.2 | 219.08 | 12.7 | 13.97 |
| 8904810 | H513 | 203.2 | 219.08 | 15.88 | 17.48 |
| 8869210 | H511 | 203.2 | 222.25 | 9.53 | 10.49 |
| 8878210 | H513 | 203.2 | 222.25 | 15.88 | 17.48 |
| 8819010 | H511 | 203.2 | 228.6 | 12.7 | 13.97 |
| 8855210 | H512 | 203.2 | 228.6 | 19.05 | 20.96 |
| 8863510 | H513 | 203.2 | 228.6 | 19.05 | 20.96 |
| 8853810 | H511 | 206.38 | 231.78 | 12.7 | 13.97 |
| 8856810 | H511 | 209.55 | 222.25 | 6.35 | 6.99 |
| 8857510 | H511 | 209.55 | 225.43 | 7.95 | 8.74 |
| 8851410 | H511 | 209.55 | 228.6 | 9.53 | 10.49 |
| 8860010 | H512 | 209.55 | 228.6 | 12.7 | 13.97 |
| 8853710 | H512 | 209.55 | 228.6 | 15.88 | 17.48 |
| 8854110 | H513 | 209.55 | 228.6 | 15.88 | 17.48 |
| 8904710 | H512 | 209.55 | 234.95 | 19.05 | 20.96 |
| 8813710 | H511 | 215.9 | 228.6 | 6.35 | 6.99 |
| 8829810 | H512 | 215.9 | 228.6 | 9.53 | 10.49 |
| 8852710 | H513 | 215.9 | 228.6 | 9.53 | 10.49 |
| 8833910 | H513 | 215.9 | 228.6 | 12.7 | 13.97 |
| 8855110 | H512 | 215.9 | 228.6 | 14.3 | 15.72 |
| 8853010 | H513 | 215.9 | 228.6 | 14.3 | 15.72 |
| 8857610 | H511 | 215.9 | 231.78 | 7.95 | 8.74 |
| 8862910 | H513 | 215.9 | 231.78 | 15.88 | 17.48 |
| 8905410 | H511 | 228.6 | 254 | 12.7 | 13.97 |
Ký hiệu đặt hàng: H511/H512/H513 – Ød1 × ØD1 × H / L. Nên dùng mã Hallite ở cột đầu làm căn cứ chính; số đo thực tế của phớt đã qua sử dụng có thể thay đổi do co giãn hoặc mài mòn.
5. Cách chọn phớt đúng cho xi lanh
- Xác định phớt làm kín trên cần hay trên piston và chiều tác động của áp suất.
- Đo d1, D1, H và chiều dài rãnh L bằng dụng cụ phù hợp; không chỉ đo phớt cũ.
- Đối chiếu mã Hallite, model H511/H512/H513 và toàn bộ bốn kích thước trong cùng một dòng.
- Kiểm tra dầu thủy lực, nhiệt độ, áp suất, tốc độ, khe hở đùn F và độ nhám bề mặt.
- Kiểm tra back-up ring, vòng dẫn hướng và phớt gạt bụi để tránh thay một chi tiết nhưng lỗi hệ thống vẫn còn.
6. Hướng dẫn lắp đặt và bảo trì
- Làm sạch rãnh, loại bỏ ba via và che ren hoặc cạnh sắc trước khi đưa phớt qua.
- Bôi trơn nhẹ bằng môi chất tương thích; không dùng vật nhọn kéo trực tiếp vào môi làm kín.
- Lắp đúng chiều áp suất theo biên dạng rãnh; tránh xoắn O-ring trợ lực bên trong.
- Kiểm tra độ đồng tâm, xước dọc cần/ống và khe hở dẫn hướng trước khi chạy thử.
- Khởi động ở áp suất thấp, xả khí và theo dõi nhiệt, ma sát bất thường hoặc rò rỉ.
7. Sản phẩm và danh mục liên quan
8. FAQ – Câu hỏi thường gặp
1. H511/H512/H513 dùng làm phớt piston hay phớt cần?Cấu tạo U-seal có O-ring trợ lực có thể dùng cho cả hai vị trí. Cần xác định đúng kiểu rãnh và chiều áp suất trước khi lắp.
2. Ba model có thể thay thế trực tiếp cho nhau không?Không nên chỉ dựa vào đường kính. Hãy đối chiếu mã Hallite và đủ d1, D1, H, L; khác biên dạng hoặc rãnh có thể làm thay đổi khả năng lắp và làm kín.
3. Áp suất tối đa của phớt là bao nhiêu?Catalogue nêu đến 350 bar khi khe hở đùn F không vượt 0,4 mm. Điều kiện thực tế phải được đánh giá đồng thời với nhiệt độ, tốc độ và vòng dẫn hướng.
4. Phớt có dùng được với dầu khoáng không?Có. Tổ hợp Hythane 181/NBR được công bố cho dầu khoáng trong khoảng -40 đến +110°C.
5. Vì sao phải đo rãnh thay vì chỉ đo phớt cũ?Phớt cũ có thể giãn, co, méo hoặc mòn. Kích thước rãnh và mã hàng giúp giảm sai số khi chọn sản phẩm thay thế.
6. Nguyên nhân phớt bị đùn hoặc cắt mép là gì?Thường do khe hở F lớn, áp suất cao, vòng dẫn hướng mòn, cạnh lắp sắc hoặc chọn sai kích thước. Cần xử lý nguyên nhân cơ khí trước khi thay phớt mới.
7. Có cần thay O-ring trợ lực riêng không?Thông thường H511/H512/H513 được chọn như một cụm làm kín hoàn chỉnh. Nếu O-ring lão hóa hoặc biến dạng, nên thay cả cụm đúng vật liệu và mã.
8. Cần cung cấp gì để nhận báo giá?Gửi mã Hallite, model, d1 × D1 × H/L, số lượng, môi chất, nhiệt độ và áp suất; ảnh phớt cũ và rãnh lắp sẽ giúp xác nhận nhanh hơn.
Tư vấn và báo giá Piston Seals H511/H512/H513
Sealtech Vietnam hỗ trợ đối chiếu 826 mã Hallite theo kích thước rãnh và điều kiện xi lanh. Gửi mã hàng, ảnh phớt cũ cùng số đo qua Zalo để kiểm tra cấu hình.
